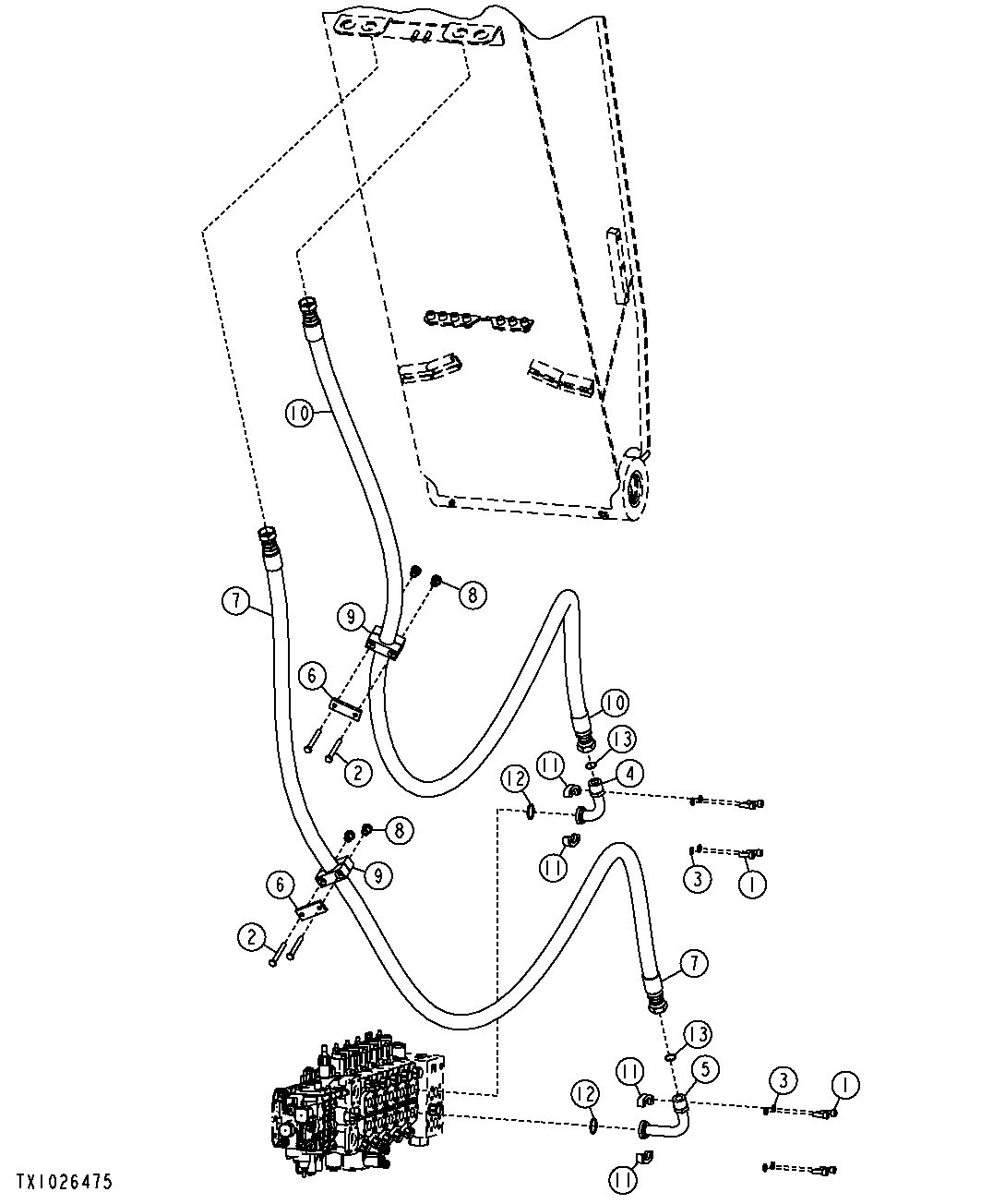

Boom / Tilt Function (Harvester) ( - 188247)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7576	8	Screw	M10 X 30
2	19M8081	4	Cap Screw	M10 X 80
3	24M7106	8	Washer	10 X 18 X 2.500 mm
4	AT435922	1	Oil Tube	SUB FOR 700244200, AT357305 OR AT428858
5	AT435923	1	Oil Tube	SUB FOR 701303700 OR AT428859
6	811989400	2	Plate	-
7	AT344293	1	Hydraulic Hose	36.5252" X 3149 mm (124") X 36.5252", Fabricate
8	F120999	4	Nut	-
9	F121093	2	Clamp	-
10	F126062	1	Hydraulic Hose	Fabricate
11	H61354	4	Flange Fitting	-
12	T78313	2	O-Ring	32.918 X 3.531 mm (1.296" X 0.139")
13	T76938	2	O-Ring	23.520 X 1.778 mm (0.926" X 0.070")

Boom / Tilt Function (Harvester) ( - 188247)

Нет текстового описания
