Rockshaft Control Linkage and Load Selector Control

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R64296	1	SHAFT	SUB FOR R40949
2	T22228	1	SCREW	-
3	R66894	1	PIN	-
3	R41108	1	PIN FASTENER	ORDER R66894
4	R60730	1	Extension Spring	SUB FOR R44300 OR R53033
5	24H1321	1	Shim	-
6	AR40676	1	LEVER	-
7	AR40754	1	LINK	SUB AR81783, R64845, T519T AND R64843
8	R40885	1	NUT	-
9	AR40675	1	PIN FASTENER	-
10	R72653	7	Snap Ring	SUB FOR M2396T
11	R51025	1	LINK	SUB FOR R41079
12	AR52797	1	LINK	-
13	R49333	1	SHAFT	-
14	AR52796	1	BUSHING	-
15	R27928	1	O-Ring	-
16	R394R	1	O-Ring	-
17	U13639	1	O-Ring	-
18	R49332	1	BEARING HOUSING W/O BEARING	-
19	22H1033	1	Set Screw	5/16" X 3/8"
20	R49584	1	Quadrant	-
21	19H1732	2	Cap Screw	3/8" X 1-1/4"
21	12H304	2	Lock Washer	3/8"
22	R41118	1	PIN FASTENER	-
23	R41661	1	BUSHING	-
24	R40886	1	LINK	SUB AR86775
25	R41119	1	PIN FASTENER	-
26	R40944	1	ARM	SUB AR86775
27	12H303	1	Lock Washer	5/16"
27	19H1905	1	Cap Screw	5/16" X 1"
28	R47301	2	Washer	-
29	T519T	2	Washer	-
30	R394R	1	O-Ring	-
31	26H67	1	Shaft Key	1/8" X 3/8"
32	R41117	1	SHAFT	-
33	34H297	2	Spring Pin	7/32" X 1", SUB FOR R56504
34	AR53442	1	Lever	-
35	R40948	1	KNOB	-
..	R51202	1	Safety Sign	-

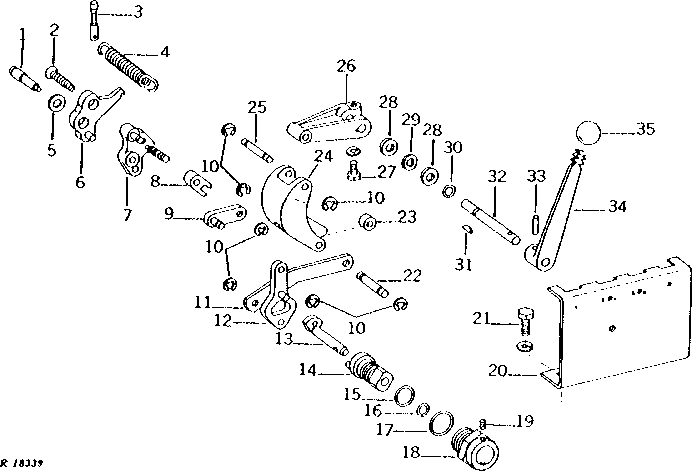

Rockshaft Control Linkage and Load Selector Control
