Открытый узел

FLOOR PANELS

FLOOR PANELS

FLOOR PANELS

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

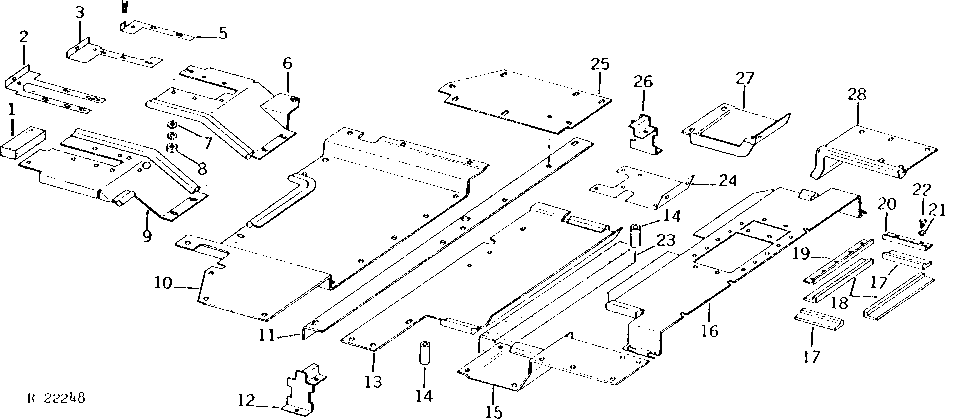

FLOOR PANELS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R44588	1	ISOLATOR	-
2	R55946	1	Retainer	-
3	R55947	1	Retainer	-
4	21H1148	14	Screw	0.190" X 3/4"
4	21H1148	2	Screw	0.190" X 3/4"
4	37H84	12	Screw	1/4" X 3/4"
5	R55948	1	Retainer	-
6	AR63181	1	Extension	(ALSO ORDER 19H1900, 12H303 AND 24H1136) (SUB FOR AR50820 OR AR53144)
7	24H1283	14	Washer	7/32" X 1/2" X 0.049"
7	24H1283	2	Washer	7/32" X 1/2" X 0.049"
7	24H753	12	Washer	9/32" X 5/8" X 0.049"
8	14H778	2	Nut	0.190"
8	12H246	2	LOCK WASHER	0.190"
8	12H246	14	LOCK WASHER	0.190"
8	14H778	14	Nut	0.190"
9	AR64281	1	Extension	(SUB FOR AR53145)
10	AR65026	1	Plate	(SUB FOR AR52073)
11	AR52072	1	Panel	-
11	R52675	1	Support	-
12	AR63174	1	Retainer	-
13	R50185	1	Plate	(SUB FOR AR52074)
13	AR63183	1	Plate	-
14	28H1635	2	Spacer	0.493" X 0.675" X 2-1/8", 3/8" X 2-1/8"
15	AR65032	1	Panel	(SUB FOR AR52070)
16	AR52071	1	Panel	-
16	AR59622	1	Panel	(SUB FOR R50184)
17	R56277	2	Isolator	-
18	R56276	2	Isolator	-
19	R56274	2	Retainer	-
20	R56275	2	Retainer	-
21	24H753	14	Washer	9/32" X 5/8" X 0.049"
22	37H84	14	Screw	1/4" X 3/4"
23	R53235	1	Isolator	-
24	R48243	1	Support	-
25	R53383	1	Plate	(SUB FOR AR52067)
26	AR63173	1	Retainer	-
27	AR65030	1	Panel	(SUB FOR AR52068)
28	AR65031	1	Panel	(SUB FOR AR52069)
..	R44447	1	Molding	3658MM (144")
..	R44585	1	SEAL	1016MM (40")
..	R45015	1	Foam Pad	25 X 610 X 610MM (1" X 24" X 24")
..	R43753	1	ISOLATOR	38 X 38 X 1524MM (1-1/2" X 1-1/2" X 60")
..	R56083	1	Barrier	4272MM (180")
..	R56084	1	Retainer	1524MM (24")
