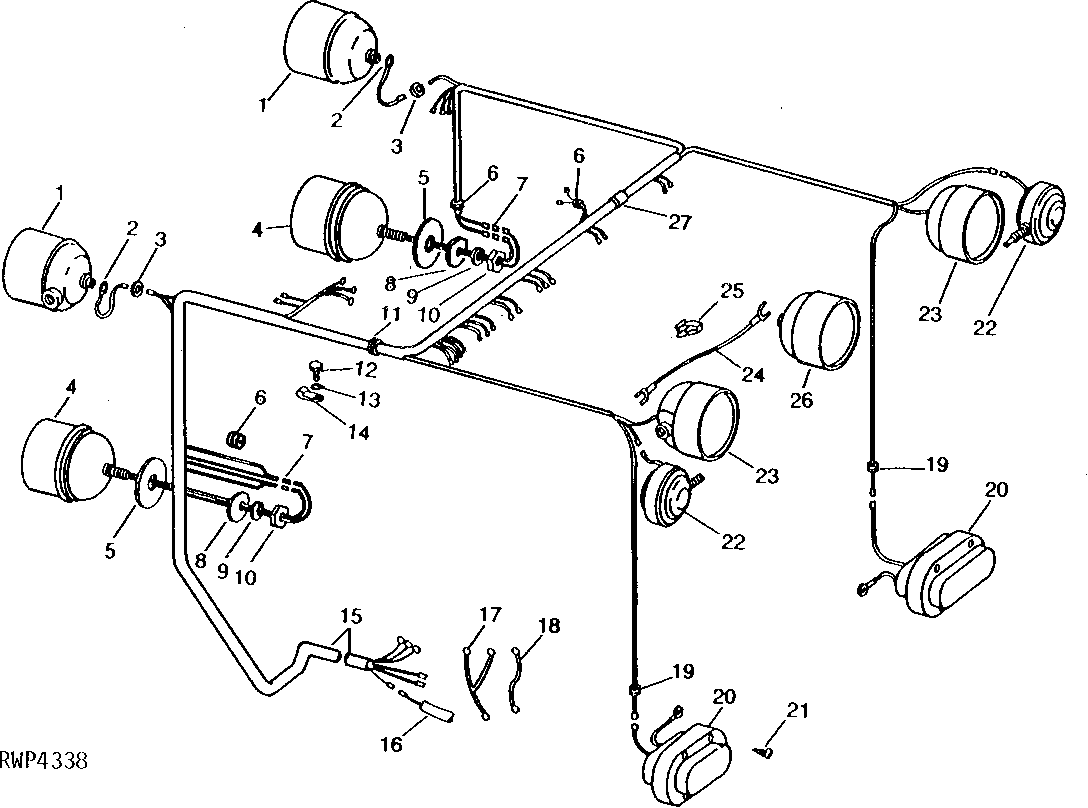

CAB LAMP WIRING

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR104119	2	Headlight	(HALOGEN) (USE WITH RE19075 (H7606))
1	AR42119	2	FLOODLAMP	(SUB RE19075, THIS APPLICATION)
1	RE285629	1	FLOODLAMP	LED LAMP, TRAPEZOID FLOOD PATTERN
1	RE285628	1	FLOODLAMP	LED LAMP, FLOOD PATTERN
2	-	2	Part 5	191MM (7-1/2"), (ALSO ORDER R32025) (MAKE FROM R66319, R32018 AND R32027)
3	R2579R	2	GROMMET	-
4	AR51335	2	LAMP	(SUB RE25126 - RH OR RE25127 - LH
4	AR54891	2	Lamp	-
5	R48663	2	WASHER	-
6	R27180	3	Grommet	-
7	T28583	4	Elec. Connector Housing	-
7	T28585	4	Electrical Connector Assy	-
8	F2935R	2	WASHER	-
9	12H301	2	Lock Washer	1/2"
10	14H809	2	Nut	1/2", (NLA)
11	R27533	2	Grommet	-
12	19H1227	1	Cap Screw	1/4" X 1/2"
13	12H302	1	Lock Washer	1/4"
14	R40791	1	CLAMP	-
15	R48888	1	ELECTRICAL CONNECTOR ASSY	-
15	AR67346	1	Wiring Harness	(SUB FOR AR52303 OR AR53157)
15	R48887	1	Electrical Connector Assy	-
16	-	1	Part 23	(NOT REQUIRED)
17	AR49602	2	WIRING HARNESS	-
18	-	1	Part 25	330MM (13"), STARTING CIRCUIT RELAY TO STARTING MOTOR GROUND, (MAKE FROM R66319 AND (2) R32022)
19	M1895T	4	Grommet	-
20	AR78825	2	Tail Lamp	NUT AND WASHER, (SUB FOR AR45099)
21	37H2	8	Screw	0.164" X 5/8"
22	AT23467	2	LAMP	(SUB FOR AR38456)
22	RE69223	4	LAMP	(SUB FOR AR54975)
22	R42666	4	LENS	(USE WITH RE69223)
23	AR42119	2	FLOODLAMP	(SUB RE19075, THIS APPLICATION)
23	RE285629	1	FLOODLAMP	LED LAMP, TRAPEZOID FLOOD PATTERN.
23	RE285628	1	FLOODLAMP	LED LAMP, FLOOD PATTERN.
23	AR104119	2	Headlight	(HALOGEN) (USE WITH RE19075)
24	-	1	Part 36	686MM (27"), (MAKE FROM R66319 AND (2) R32016)
25	R21551	2	CLIP	-
26	AR42119	1	FLOODLAMP	(SUB RE19075, THIS APPLICATION)
26	AR104119	1	Headlight	(HALOGEN) (USE WITH RE19075 (H7606))
26	RE285628	1	FLOODLAMP	LED LAMP, FLOOD PATTERN.
26	RE285629	1	FLOODLAMP	LED LAMP, TRAPEZOID FLOOD PATTERN.
27	R48883	2	Clamp	-
..	AR54976	2	WIRING HARNESS	-
