Открытый узел

SmartGrade™ Harnesses and Hardware

SmartGrade™ Harnesses and Hardware

SmartGrade™ Harnesses and Hardware

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

SmartGrade™ Harnesses and Hardware

Нет текстового описания

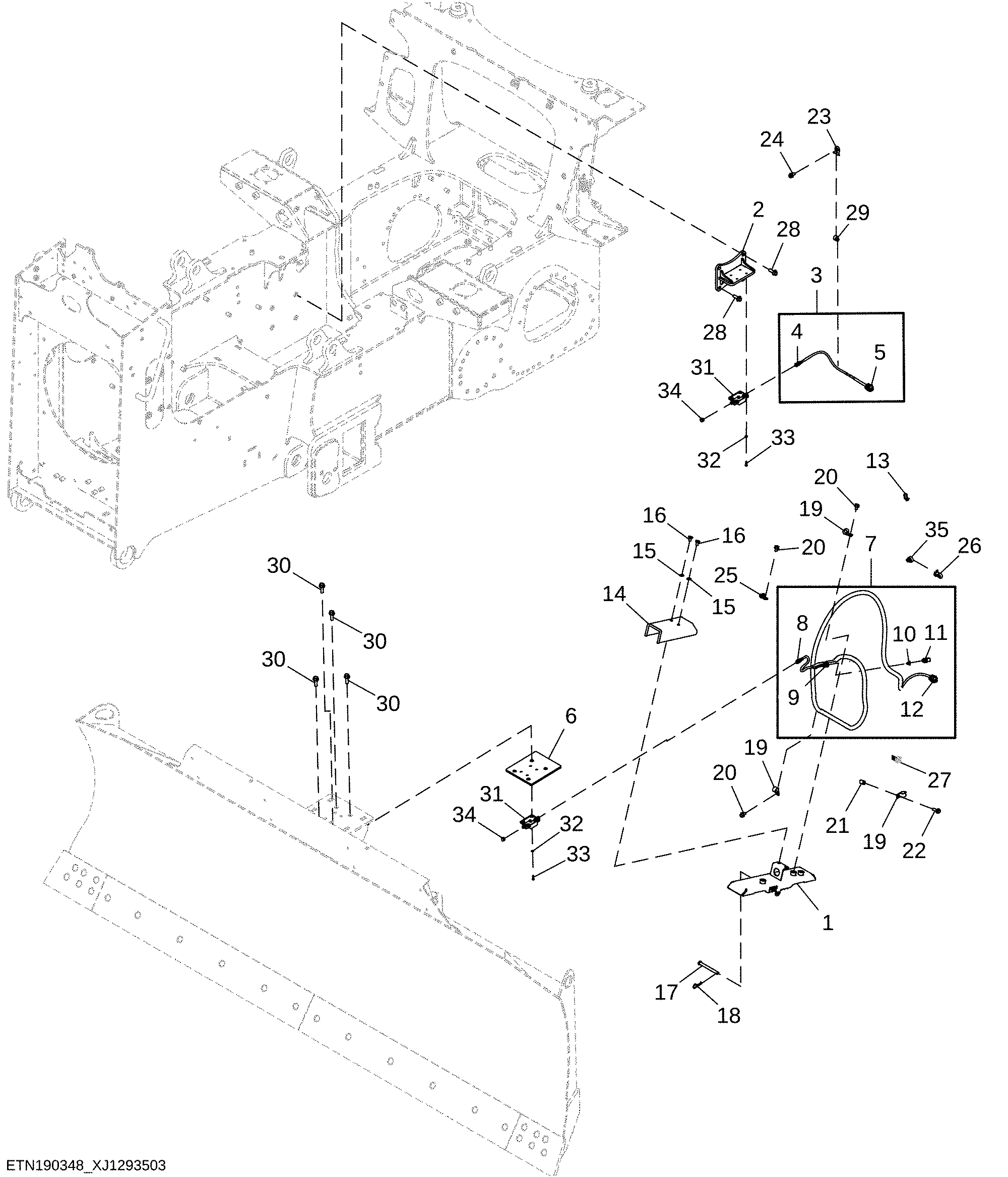

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT455880	1	Guard	Pitch Link
2	AT500938	1	Bracket	-
3	AT497184	1	Wiring Harness	SmartGrade™ Chassis Inertia Measurement Unit (IMU) Harness
4	57M14193	1	Elec. Connector Housing	Chassis Inertial Measurement Unit (IMU), A36
5	57M9756	1	Elec. Connector Housing	Body IMU To Left Frame Connector, X131A
5	R78065	3	Elec. Connector Terminal	-
5	57M8263	2	Elec. Connector Terminal	-
5	57M9814	3	Elec. Connector Cavity Plug	-
6	AT511447	1	Plate	-
7	AT497185	1	Wiring Harness	SmartGrade™ Blade Inertia Measurement Unit (IMU) Harness
8	57M14193	1	Elec. Connector Housing	Blade Inertial Measurement Unit (IMU), A35
9	57M8263	2	Elec. Connector Terminal	-
9	R78065	1	Elec. Connector Terminal	-
9	57M8018	1	Electrical Connector Assy	IGC Controller Area Network (CAN) 3 Termination Resistor 1, R9
10	57M8131	1	Electronic Terminator	-
11	57M8221	1	Elec.Connect Locking Device	-
12	57M9756	1	Elec. Connector Housing	Smart Grade Blade IMU To Front Frame Harness Connector, X128B
12	R78065	3	Elec. Connector Terminal	-
12	57M8263	2	Elec. Connector Terminal	-
12	57M9814	3	Elec. Connector Cavity Plug	-
13	R44302	1	Tie Band	-
14	AT511448	1	Guard	-
15	24M7239	2	Washer	10.700 X 21 X 2.500 mm
16	19M8324	2	Cap Screw	M10 X 16
17	M117096	1	Pin Fastener	-
18	T177673	1	Spring Locking Pin	-
19	T78787	5	Clamp	-
20	19M7783	5	Screw	M10 X 16
21	28H1524	1	Spacer	0.493" X 0.675" X 7/8"
22	19M7835	1	Screw	M10 X 35
23	N380408	1	Clamp	-
24	19M7784	1	Screw	M10 X 20
25	T74412	1	Clamp	-
26	T351899	1	Clamp	-
27	T74416	1	Clamp	-
28	19M7790	4	Screw	M12 X 35
29	H224073	2	Tie Band	-
30	19M7791	4	Bolt	M12 X 40
31	AT515867	2	Multi-Functional Controller	SUB FOR AT486361
32	24M7027	8	Washer	5.300 X 10 X 1 mm
33	19M7373	8	Cap Screw	M5 X 20
34	T414424	2	Electrical Connector Cap	-
