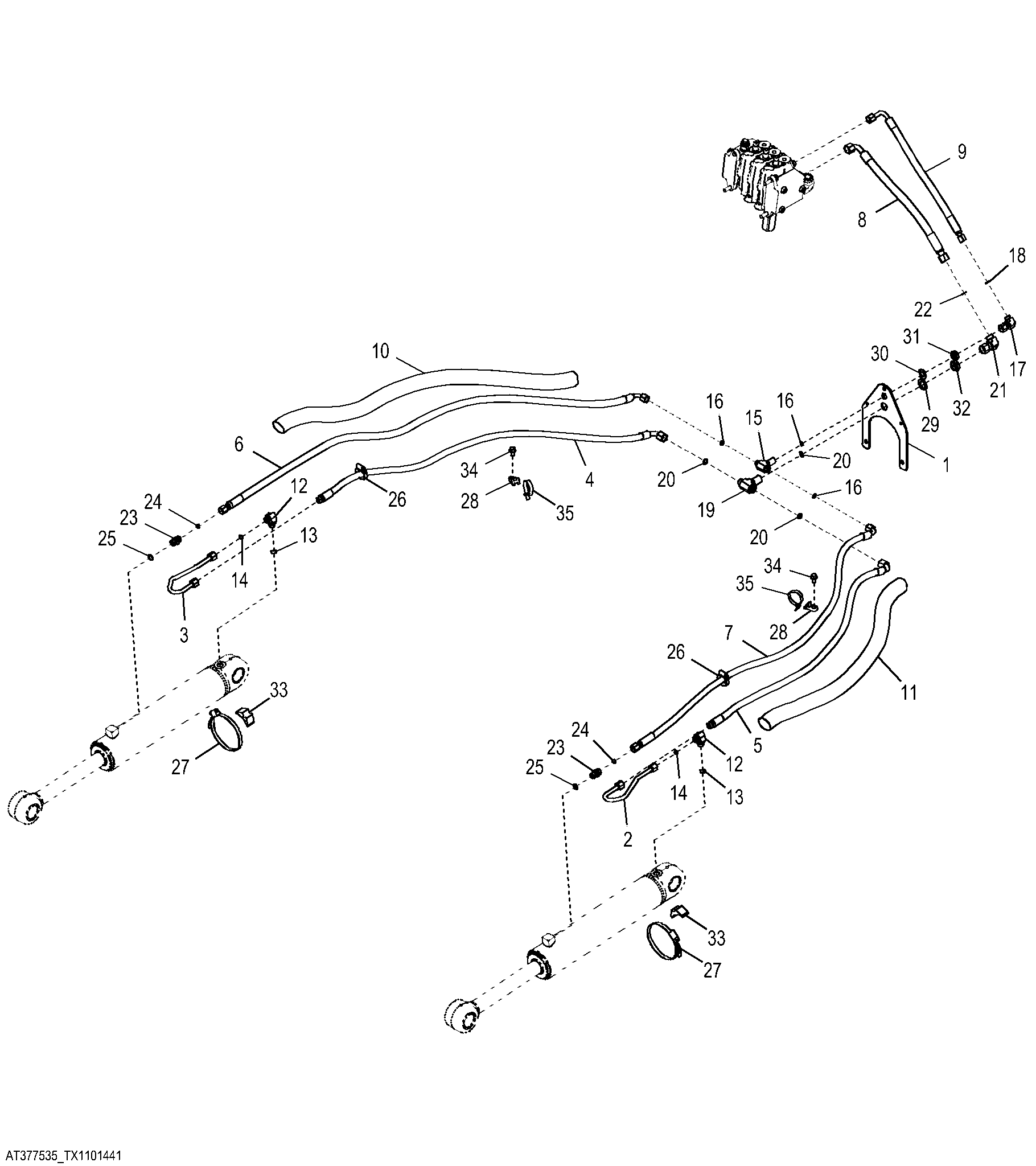

Inside Dozer Lift Plumbing

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T273814	1	Plate	-
2	AT380529	1	Tube	-
3	AT380647	1	Tube	-
4	AT382072	2	Hydraulic Hose	-
5	AT382072	2	Hydraulic Hose	-
6	AT382073	2	Hydraulic Hose	-
7	AT382073	2	Hydraulic Hose	-
8	AT382065	1	Hydraulic Hose	Fabricate
9	AT407402	1	Hydraulic Hose	Fabricate
10	-	2	Part 10	MF Parker PS-B-35 CTL 1676.4 mm (66 in)
11	-	2	Part 11	MF Parker PS-B-35 CTL 1676.4 mm (66 in)
12	38H1005	1	Elbow Fitting	-
13	R26375	1	O-Ring	-
14	T77857	3	O-Ring	-
15	38H1292	1	Tee Fitting	-
16	T77857	1	O-Ring	-
17	38H1095	1	Elbow Fitting	-
18	T77857	1	O-Ring	-
19	38H1293	1	Tee Fitting	-
20	T77932	3	O-Ring	-
21	38H1096	1	Elbow Fitting	-
22	T77932	1	O-Ring	-
23	38H1161	1	Adapter Fitting	-
24	T77857	1	O-Ring	-
25	R26375	1	O-Ring	-
26	AR44217	2	Clamp	-
27	AC15595	2	Clamp	-
28	N380408	2	Clamp	-
29	24M7294	1	Washer	26 X 39 X 4 mm
30	24M7396	1	Washer	21 X 34 X 3 mm
31	T78716	1	Nut	-
32	T80306	1	Nut	-
33	T181801	2	Clamp	-
34	19M7784	2	Screw	M10 X 20
35	H224073	2	Tie Band	-
