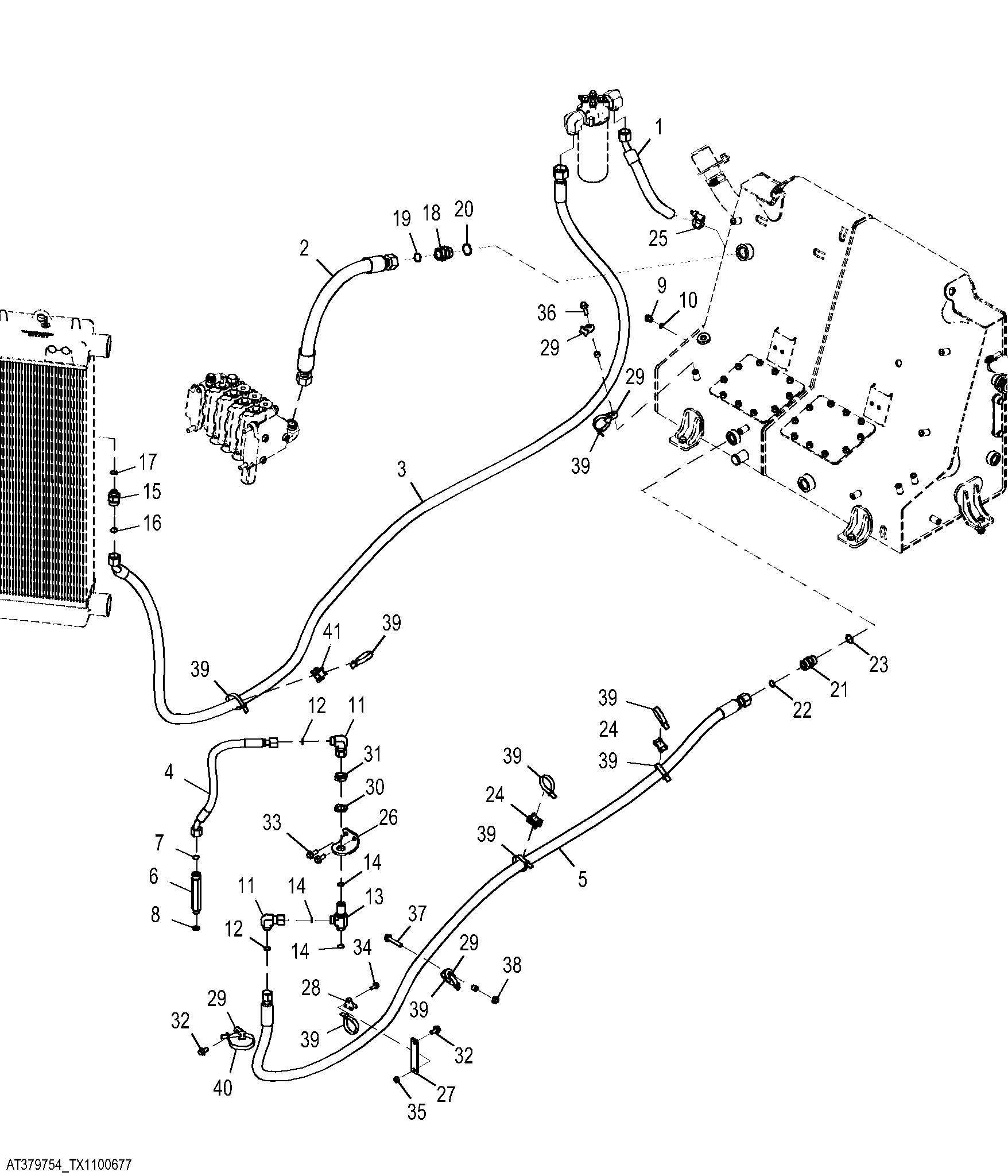

Hydraulic Cooler Plumbing

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT405220	1	Hydraulic Hose	Fabricate
2	AT384481	1	Hydraulic Hose	-
3	AT405629	1	Hydraulic Hose	Fabricate
4	AT405630	1	Hydraulic Hose	Fabricate
5	AT405631	1	Hydraulic Hose	Fabricate
6	T217532	1	Fitting	-
7	T77932	1	O-Ring	15.596 X 1.778 mm (0.614" X 0.070")
8	R26375	1	O-Ring	16.358 X 2.210 mm (0.644" X 0.087")
9	64H1004	1	Drain Plug	-
10	R26448	1	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
11	38H1096	2	Elbow Fitting	-
12	T77932	2	O-Ring	15.596 X 1.778 mm (0.614" X 0.070")
13	38H1599	1	Tee Fitting	-
14	T77932	3	O-Ring	15.596 X 1.778 mm (0.614" X 0.070")
15	38H1178	1	Adapter Fitting	-
16	T77858	1	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
17	R26375	1	O-Ring	16.358 X 2.210 mm (0.644" X 0.087")
18	38H1164	1	Adapter Fitting	-
19	T76938	1	O-Ring	23.520 X 1.778 mm (0.926" X 0.070")
20	R29936	1	O-Ring	29.743 X 2.946 mm (1.171" X 0.116")
21	AT406194	1	Check Valve	-
22	T77858	1	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
23	U12547	1	O-Ring	-
24	AN209168	2	Swivel	-
25	R524513	1	Hose Clamp	SUB FOR AT316341
26	T301432	1	Plate	-
27	T214009	1	Strap	-
28	H226339	1	Clamp	-
29	N380408	4	Clamp	-
30	24M7294	1	Washer	26 X 39 X 4 mm
31	T80306	1	Nut	-
32	19M7784	2	Screw	M10 X 20
33	19M7785	2	Screw	M10 X 25
34	19M7866	1	Screw	M8 X 20
35	14M7298	1	Flange Nut	M8
36	19M7835	1	Screw	M10 X 35
37	19M8528	1	Screw	M10 X 55
38	14M7296	1	Flange Nut	M10
39	H224073	9	Tie Band	-
40	H224073	1	Tie Band	-
41	AN209168	1	Swivel	-
