Открытый узел

Hydraulic Control Valve, 3 Spool

Hydraulic Control Valve, 3 Spool

Hydraulic Control Valve, 3 Spool

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

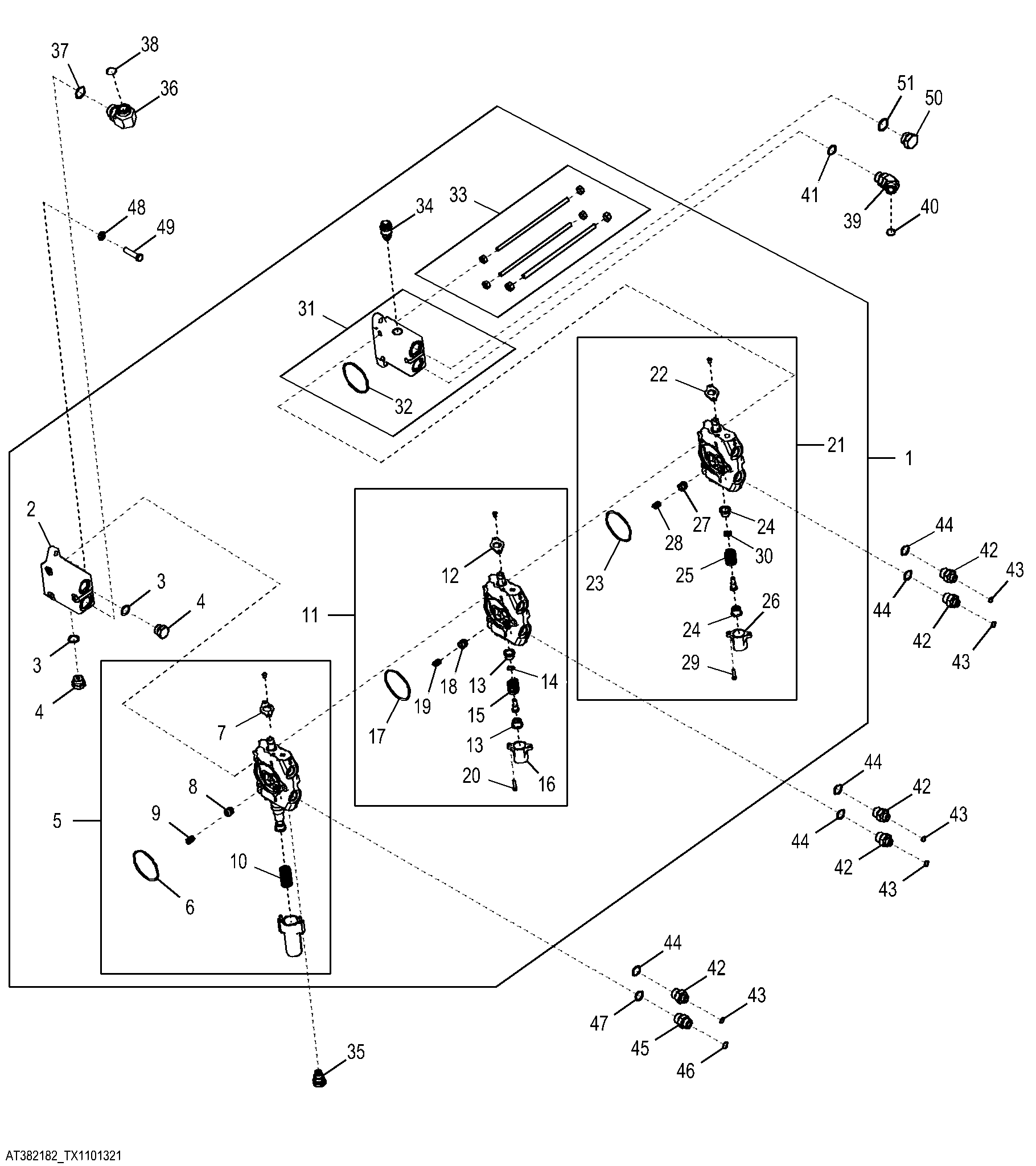

Hydraulic Control Valve, 3 Spool

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT407657	1	Valve Stack	CA
2	T174722	1	Exhaust Valve	-
3	U12547	2	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
4	R27175	2	Drain Plug	-
5	AT224725	1	Hyd Actuated Control Valve	Lift
5	AT222384	1	Spring Assembly	Blade Float Kit Not Illustrated, INCLUDES T118884 AND T121239
5	T118884	1	Spring	Not Illustrated
6	T118685	1	O-Ring	88.494 X 3.531 mm (3-31/64" X 0.139")
7	T177847	1	Plate	-
8	T81538	1	Poppet	-
9	T81539	1	Spring	-
10	T121239	1	Spring	-
11	AT224726	1	Hyd Actuated Control Valve	Tilt
12	T177847	2	Plate	-
13	T81540	2	Retainer	-
14	T178478	1	Spacer	-
15	T177849	1	Extension Spring	-
16	T118808	1	Cap	-
17	T118685	1	O-Ring	88.494 X 3.531 mm (3-31/64" X 0.139")
18	T81538	1	Poppet	-
19	T81539	1	Spring	-
20	T65036	2	Screw	-
21	AT224724	1	Hyd Actuated Control Valve	Angle
22	T177847	2	Plate	-
23	T118685	1	O-Ring	88.494 X 3.531 mm (3-31/64" X 0.139")
24	T81540	2	Retainer	-
25	T177849	1	Extension Spring	-
26	T118808	1	Cap	-
27	T81538	1	Poppet	-
28	T81539	1	Spring	-
29	T65036	2	Screw	-
30	T178477	1	Spacer	-
31	AT221848	1	Valve Stack	Inlet
32	T118685	1	O-Ring	88.494 X 3.531 mm (3-31/64" X 0.139")
33	AT320348	1	Tie Rod Assembly	-
34	AT407405	1	Pressure Relief Valve	-
34	AT314538	1	Seal Kit	-
34	R111235	1	Back-Up Ring	-
34	R79060	1	O-Ring	7.645 X 1.626 mm (0.301" X 0.064")
34	T107887	1	O-Ring	17.170 X 1.778 mm (0.676" X 0.070")
34	T183756	1	Seal	-
35	AT169373	1	Check Valve	-
36	38H1037	1	Elbow Fitting	-
37	R29936	1	O-Ring	29.743 X 2.946 mm (1.171" X 0.116")
38	T76938	1	O-Ring	23.520 X 1.778 mm (0.926" X 0.070")
39	38H1048	1	Elbow Fitting	-
40	T77858	1	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
41	U12547	1	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
42	38H1175	1	Adapter Fitting	-
43	T77857	1	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
44	U12547	1	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
45	38H1329	1	Adapter Fitting	-
46	T77932	1	O-Ring	15.596 X 1.778 mm (0.614" X 0.070")
47	U12547	1	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
48	24M7047	3	Washer	13 X 24 X 2.500 mm
49	19M7361	3	Cap Screw	M12 X 50
50	64H1009	1	Drain Plug	-
51	R29936	1	O-Ring	29.743 X 2.946 mm (1.171" X 0.116")
52	AT280406	1	Seal Kit	Spool Kit Not Illustrated
