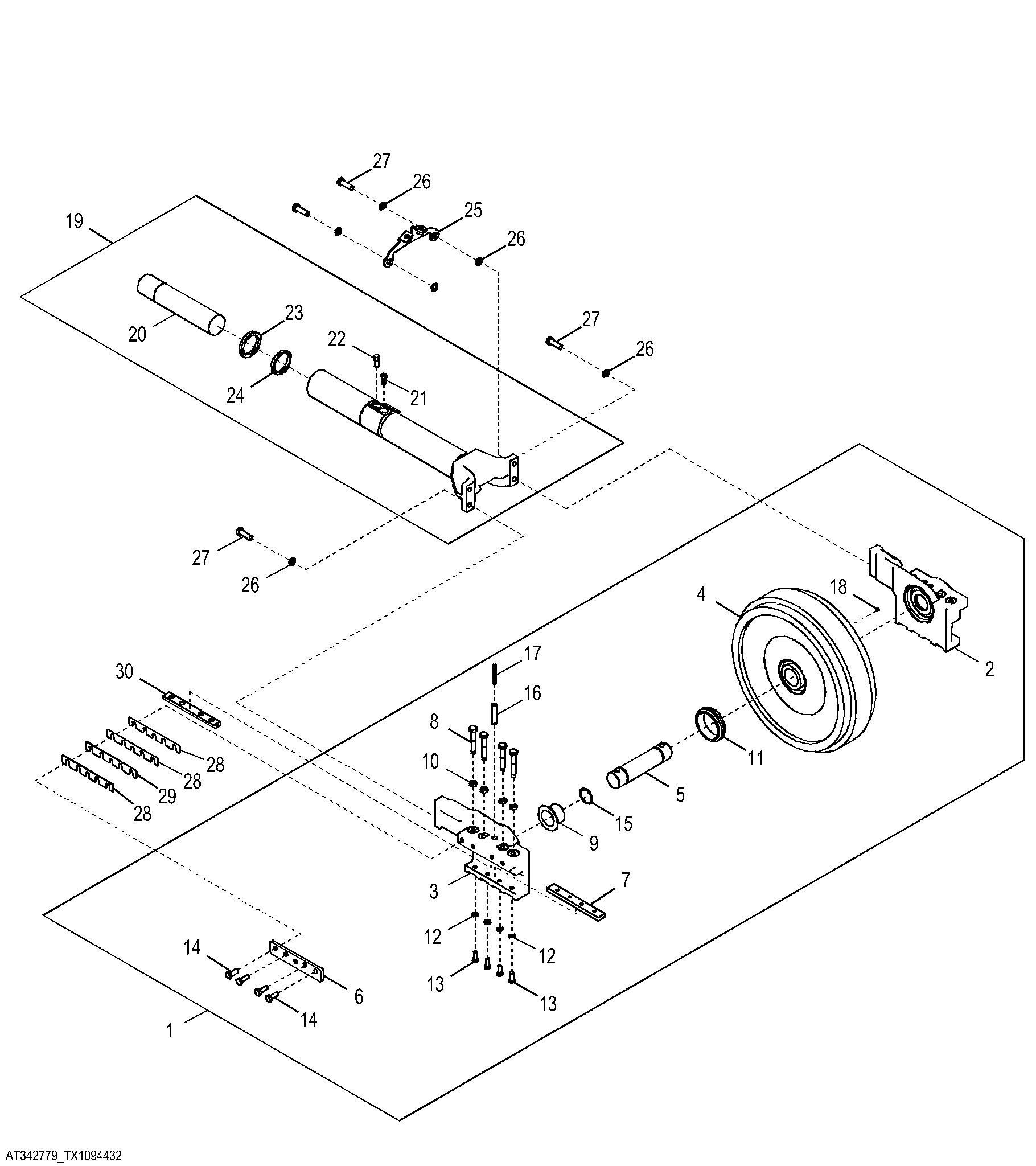

Front Track Chain Idler and Brackets Standard Undercarriage (LGP/XLT)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT220995	2	Idler	-
2	T176762	1	Bracket	Left
3	T176756	1	Bracket	Right
4	T175390	1	Track Idler	Extra Long Track (XLT)
5	T177307	1	Pin Fastener	-
6	T177308	2	Plate	Side Wear
7	T177313	2	Plate	Bottom Wear
8	T177878	8	Screw	-
9	T175828	2	Bushing	-
10	T176764	8	Nut	-
11	AT222088	2	Seal	-
12	T20168	8	Washer	-
13	19M8011	8	Cap Screw	M12 X 30
14	T178580	8	Cap Screw	-
15	T139636	2	O-Ring	-
16	34M7261	2	Spring Pin	16 X 80 mm
17	34M7066	2	Spring Pin	10 X 80 mm
18	T125615	1	Pipe Plug	-
19	AT221427	2	Yoke With Tube	Low Ground Pressure (LGP) XLT
20	T175900	1	Pin Fastener	-
21	AT158628	1	Check Valve	NSEP, ORDER AT159554
21	AT159554	1	Check Valve	Not Illustrated
22	T120720	1	Pressure Relief Valve	NSEP, ORDER AT159554
22	AT159554	1	Check Valve	Not Illustrated
23	T177864	1	Packing	-
24	T177865	1	Packing	-
25	AT393771	2	Bracket	SUB FOR AT342590
26	24M7097	12	Washer	17 X 28 X 2.500 mm
27	T179073	8	Cap Screw	-
28	T178085	14	Solid Shim	1 mm (.04 in)
29	T177876	6	Solid Shim	1.5 mm (.06 in)
30	T177309	4	Bar	Top Wear

Front Track Chain Idler and Brackets Standard Undercarriage (LGP/XLT)

Нет текстового описания
