Открытый узел

Track Frame, Extra Long Track (XLT)

Track Frame, Extra Long Track (XLT)

Track Frame, Extra Long Track (XLT)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

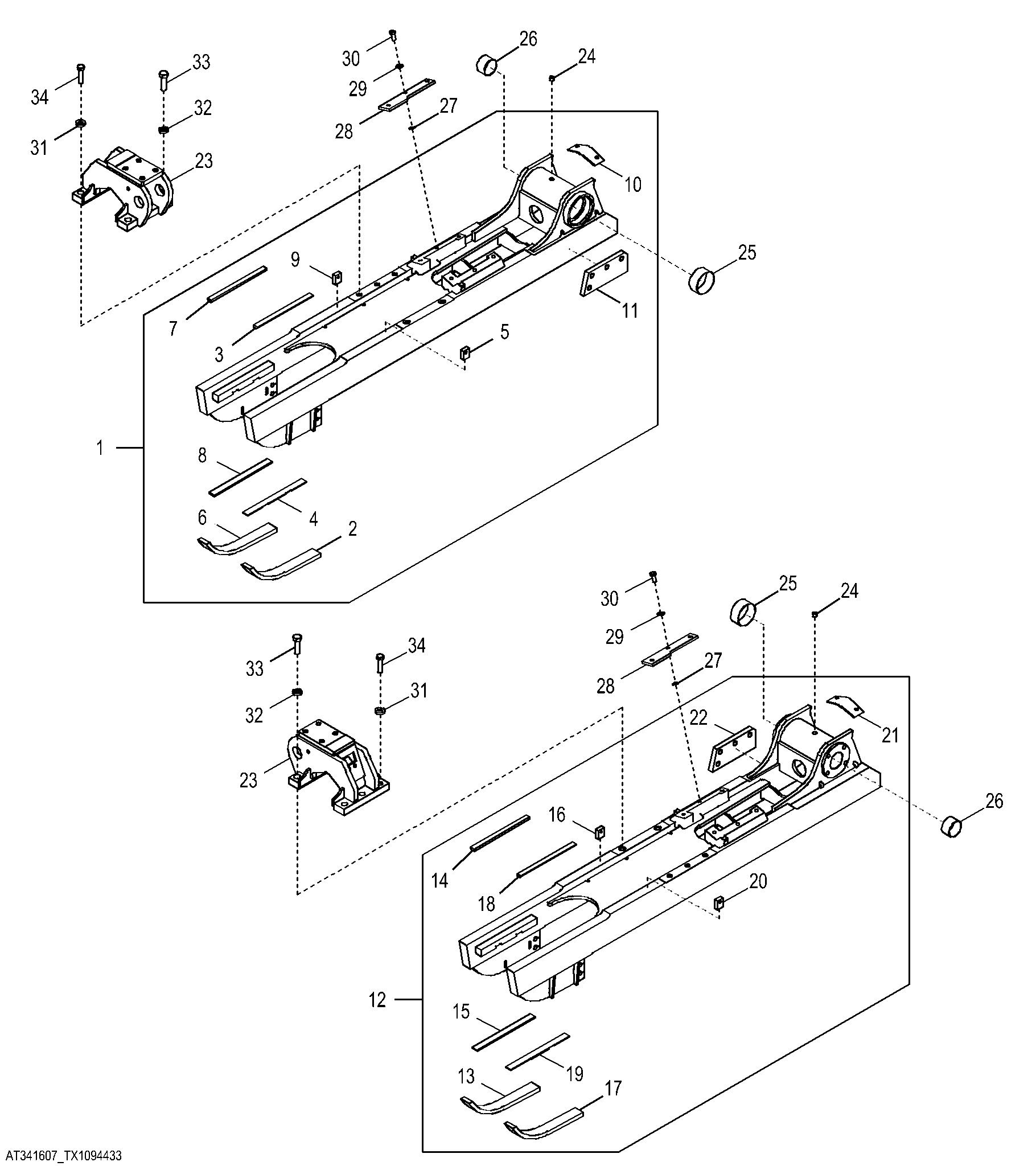

Track Frame, Extra Long Track (XLT)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT516529	1	Frame	Convenience Assembly RH, SUB FOR AT362780
2	T175773	1	Guide	Front Chain
3	T176089	1	Plate	-
4	T389692	1	Wear Plate	Idler, SUB FOR T176091
5	T176094	3	Bracket	-
6	T175773	1	Guide	Front Chain
7	T176089	1	Plate	-
8	T389692	1	Wear Plate	Idler, SUB FOR T176091
9	T176094	3	Bracket	-
10	AT221743	1	Bracket	Sprocket Guard
11	T182582	1	Plate	Rock Deflector
12	AT516530	1	Frame	Convenience Assembly LH, SUB FOR AT362779
13	T175773	1	Guide	Front Chain
14	T176089	1	Plate	-
15	T389692	1	Wear Plate	Idler, SUB FOR T176091
16	T176094	3	Bracket	-
17	T175773	1	Guide	Front Chain
18	T176089	1	Plate	-
19	T389692	1	Wear Plate	Idler, SUB FOR T176091
20	T176094	3	Bracket	-
21	AT221743	1	Bracket	Sprocket Guard
22	T182582	1	Plate	Rock Deflector
23	AT341605	2	Support	Crossbar
24	15H561	2	Pipe Plug	1/2"
25	T176571	2	Bushing	Inner
26	T176572	2	Bushing	Outer
27	R73290	12	Washer	-
28	T176753	4	Plate	-
29	24M7241	12	Washer	17 X 34 X 4 mm
30	19M8035	12	Cap Screw	-
31	T181071	6	Spacer	-
32	T181070	4	Spacer	-
33	19M7889	4	Cap Screw	M24 X 80
34	19M7892	6	Cap Screw	M20 X 80
