Открытый узел

C-Frame (291537 - )

C-Frame (291537 - )

C-Frame (291537 - )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

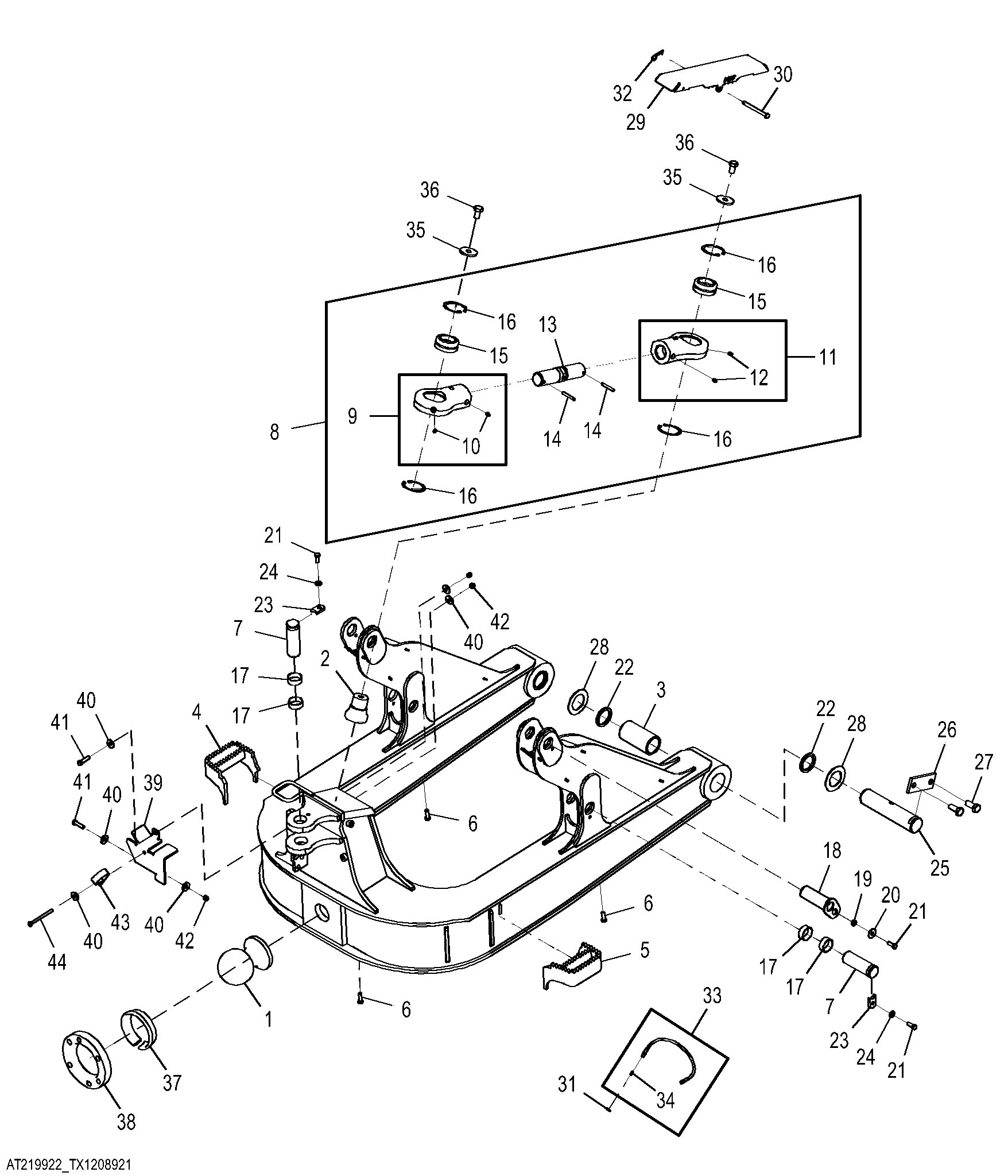

C-Frame (291537 - )

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T179350	1	Ball	-
2	T208700	1	Pin Fastener	-
3	T177029	2	Bushing	-
4	AT360970	1	Step	Convenience Assembly RH
5	AT360969	1	Step	Convenience Assembly LH
6	19M7403	3	Cap Screw	M12 X 35
7	T176360	3	Pin	-
8	AT377794	1	Link	-
9	AT377795	1	Link End	-
10	JD7759	2	Lubrication Fitting	-
11	AT377791	1	Link End	-
12	JD7759	2	Lubrication Fitting	-
13	T176696	1	Turnbuckle	-
14	34M7073	2	Spring Pin	10 X 65 mm
15	AT128774	2	Self-Aligning Bushing	-
16	40M1873	4	Snap Ring	-
17	T176988	6	Bushing	-
18	AT221145	2	Pin	-
19	28H3418	2	Washer	0.546" X 0.840" X 5/16"
20	24H1790	2	Washer	17/32" X 1-1/2" X 0.164", SUB FOR 24H1351
21	19M8011	5	Cap Screw	M12 X 30
22	T102136	4	Seal	-
23	T177000	3	Strap	-
24	24M7240	3	Washer	13 X 25 X 3 mm
25	T177030	2	Pin	-
26	T177028	2	Strap	-
27	19M7950	4	Cap Screw	M20 X 45
28	T102171	4	Washer	-
29	T267578	1	Plate	-
30	M117096	1	Pin Fastener	-
31	E12379	2	Nut	-
32	T177673	1	Spring Locking Pin	-
33	AT224949	2	Hose	-
34	JD7797	2	Lubrication Fitting	-
35	T101172	2	Washer	-
36	19M8543	2	Cap Screw	M20 X 30
37	T231116	1	Retainer	-
38	T231115	1	Retainer	ORDER T410262
38	T410262	1	Retainer	-
39	T366226	1	Guard	-
40	24M7226	6	Washer	13 X 35 X 5 mm
41	19M7496	2	Cap Screw	M12 X 45
42	14M7517	3	Lock Nut	M10
43	T118385	1	Clamp	-
44	19M8343	1	Cap Screw	M10 X 120
