Открытый узел

TILT PLUMBING

TILT PLUMBING

TILT PLUMBING

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

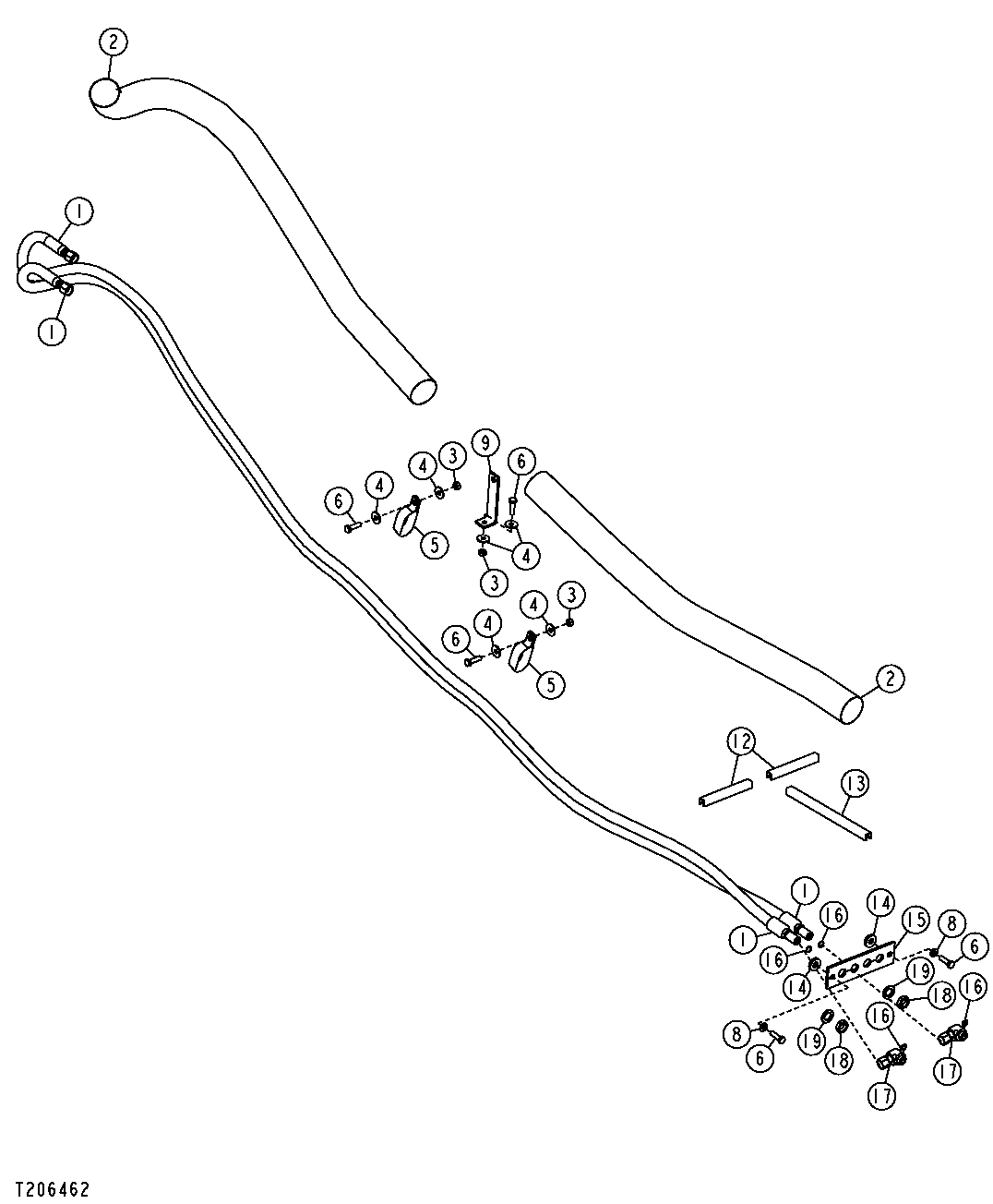

TILT PLUMBING

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT220646	2	Hydraulic Hose	-
2	-	2	Part 2	(CUT FROM BULK 1537MM, PARKER PS-B-47)
3	14M7274	3	Nut	M10
4	24M7296	6	Washer	10.500 X 30 X 2.500 mm
5	AT136909	2	Clamp	-
6	19M7550	5	Cap Screw	M10 X 35
8	24M7239	2	Washer	10.700 X 21 X 2.500 mm
9	T34530	1	ANGLE	-
12	-	1	Part 9	(MAKE FROM T176644 BULK MATERIAL, CUT TO LENGTH 6 IN.)
13	-	1	Part 10	(MAKE FROM T61861 BULK MATERIAL, CUT TO LENGTH(12 IN.)
14	24H1272	2	Washer	9/16" X 1-1/4" X 1/4"
15	T176009	1	Plate	-
16	T77857	4	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
17	38H1095	2	Elbow Fitting	-
18	T78716	2	Nut	20.625 mm (13/16")
19	24M7396	2	Washer	21 X 34 X 3 mm
