TRACK ROLLER (SINGLE AND DOUBLE FLANGED) AND COMPONENT PARTS (SERIAL NO. 927489- )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	(SUB AT322789 OR AT322790)
2	T70622	2	Snap Ring	-
3	B3690R	2	O-Ring	-
5	AT305695	2	Seal	-
7	R73290	48	Washer	-
7	R73290	56	Washer	(LGP AND XLT)
8	-	1	Part 7	(SUB AT322789 OR AT322790)
8	F434249	1	Plug	(RUBBER PLUG)
9	19M7409	32	Cap Screw	M16 X 50
10	T125572	2	Case	(BUSHING)
11	T149248	1	Plug	(PLASTIC)
12	R41987	1	O-Ring	-
13	AT323046	1	Roller	(SUB FOR AT67570)(SINGLE)
14	AT323045	1	Roller	(SUB FOR AT67567)(DOUBLE)
15	12H304	12	Lock Washer	3/8"
16	19H3483	12	Cap Screw	3/8" X 1-1/8"
17	T47858	1	Pin	-
18	-	1	Part 18	(SUB AT322789 OR AT322790)
19	19M7719	16	Cap Screw	M16 X 70
19	19M7719	24	Cap Screw	M16 X 70, (LGP AND XLT)
20	AT322789	6	Bottom Roller	(SUB FOR AT306399) (SINGLE FLANGE)(STANDARD)
20	AT322789	8	Bottom Roller	(LGP) (XLT), (SUB FOR AT306399)
21	AT322790	6	Bottom Roller	(DOUBLE FLANGE), (SUB FOR AT306469)
22	AT113106	2	Case	(SUB FOR AT307253)

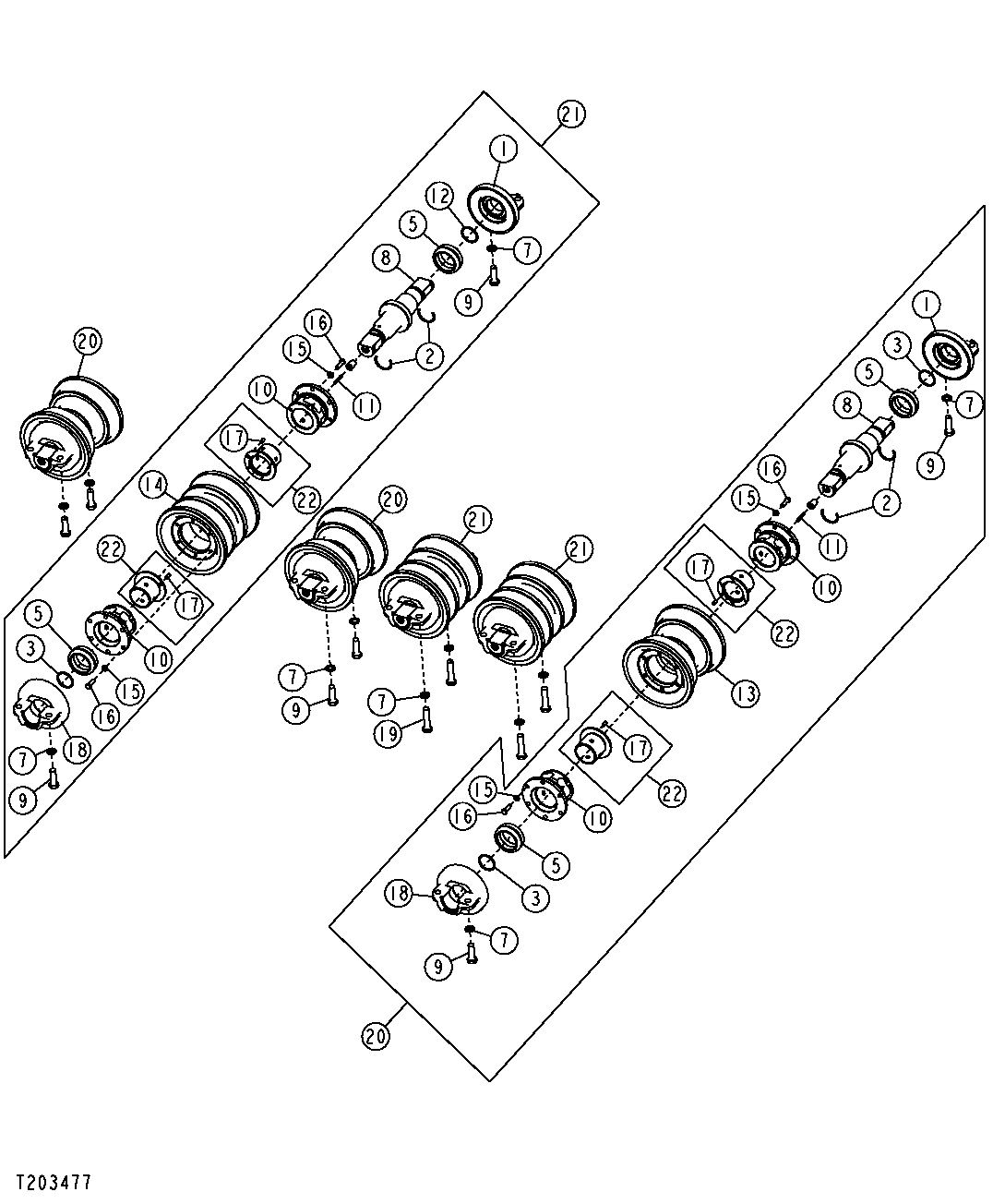

TRACK ROLLER (SINGLE AND DOUBLE FLANGED) AND COMPONENT PARTS (SERIAL NO. 927489- )
