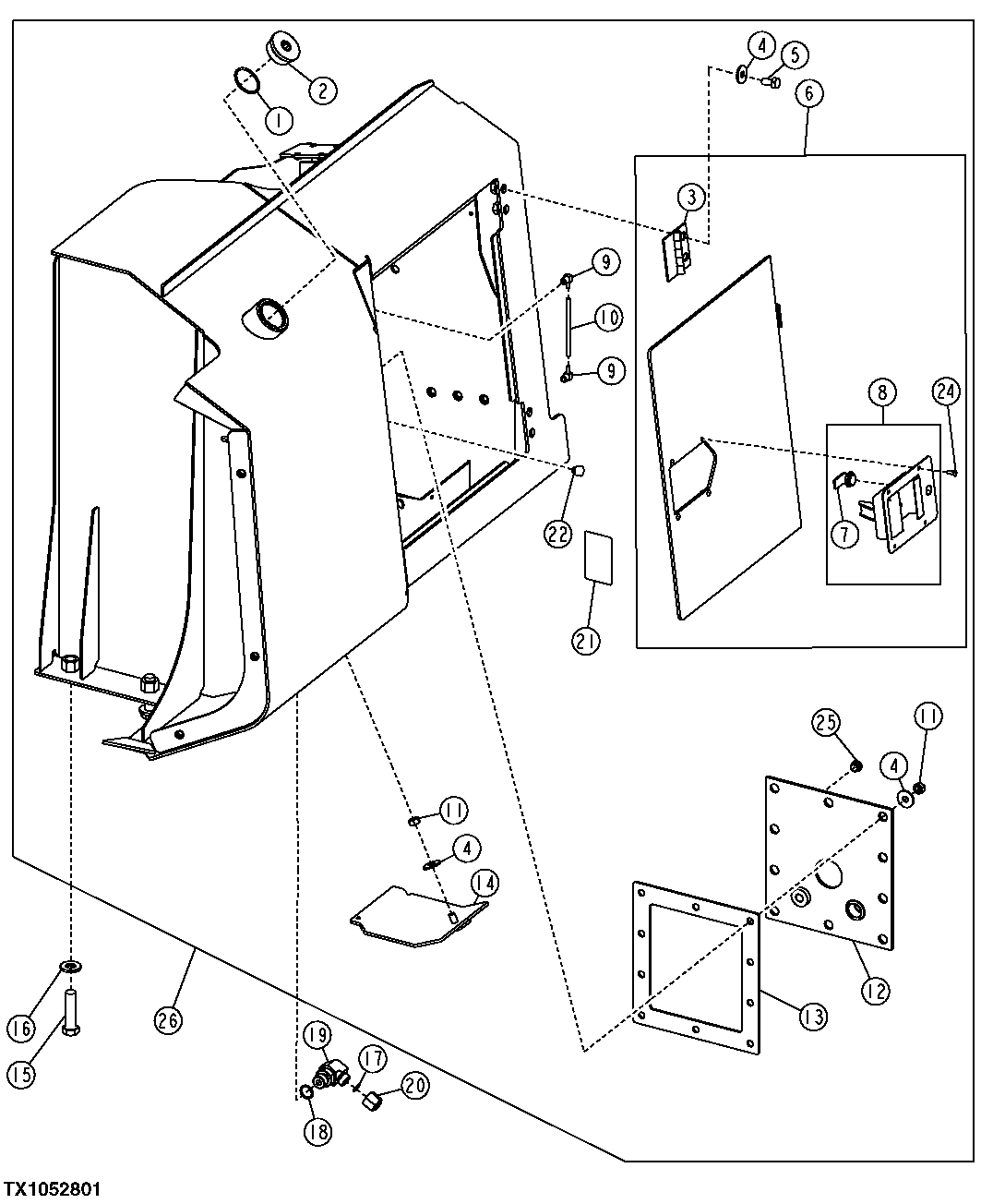

HYDRAULIC RESERVOIR (S.N. -925917)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26773	1	O-Ring	-
2	T170935	1	Drain Plug	-
3	AT209110	2	Hinge	-
4	24M7296	15	Washer	10.500 X 30 X 2.500 mm
5	19M7938	4	Cap Screw	M10 X 20
6	AT220567	1	Door	(RH)
7	AT211118	1	Lock	-
8	AT186172	1	Latch	-
9	N115724	2	Elbow Fitting	-
10	-	1	Part 10	(MAKE FROM T107253)(CUT TO LENGTH, 106MM (4.20 INCHES))
11	14M7274	11	Nut	M10
12	AT302041	1	Plate	(CLEANOUT COVER)
13	T123183	1	Gasket	-
14	AT223468	1	Cover	(TANK ACCESS COVER PLATE)
15	19M7417	4	Cap Screw	M16 X 65
16	24M7241	4	Washer	17 X 34 X 4 mm
17	T77857	1	O-Ring	-
18	R26906	1	O-Ring	-
18	T58477	1	Fitting	-
19	38H1012	1	Elbow Fitting	-
20	38H1416	1	Fitting	-
21	T173758	1	Label	(HYDRAULIC SITE)
22	T175361	1	Grommet	-
24	M68628	4	Rivet	-
25	R90584	1	Fitting Plug	(FOR PLUGGING TEMPERATURE SENSOR PORT ON CLEANOUT COVER)
26	-	1	Part 26	(ORDER AT228531 ) (SUB FOR AT224528)
