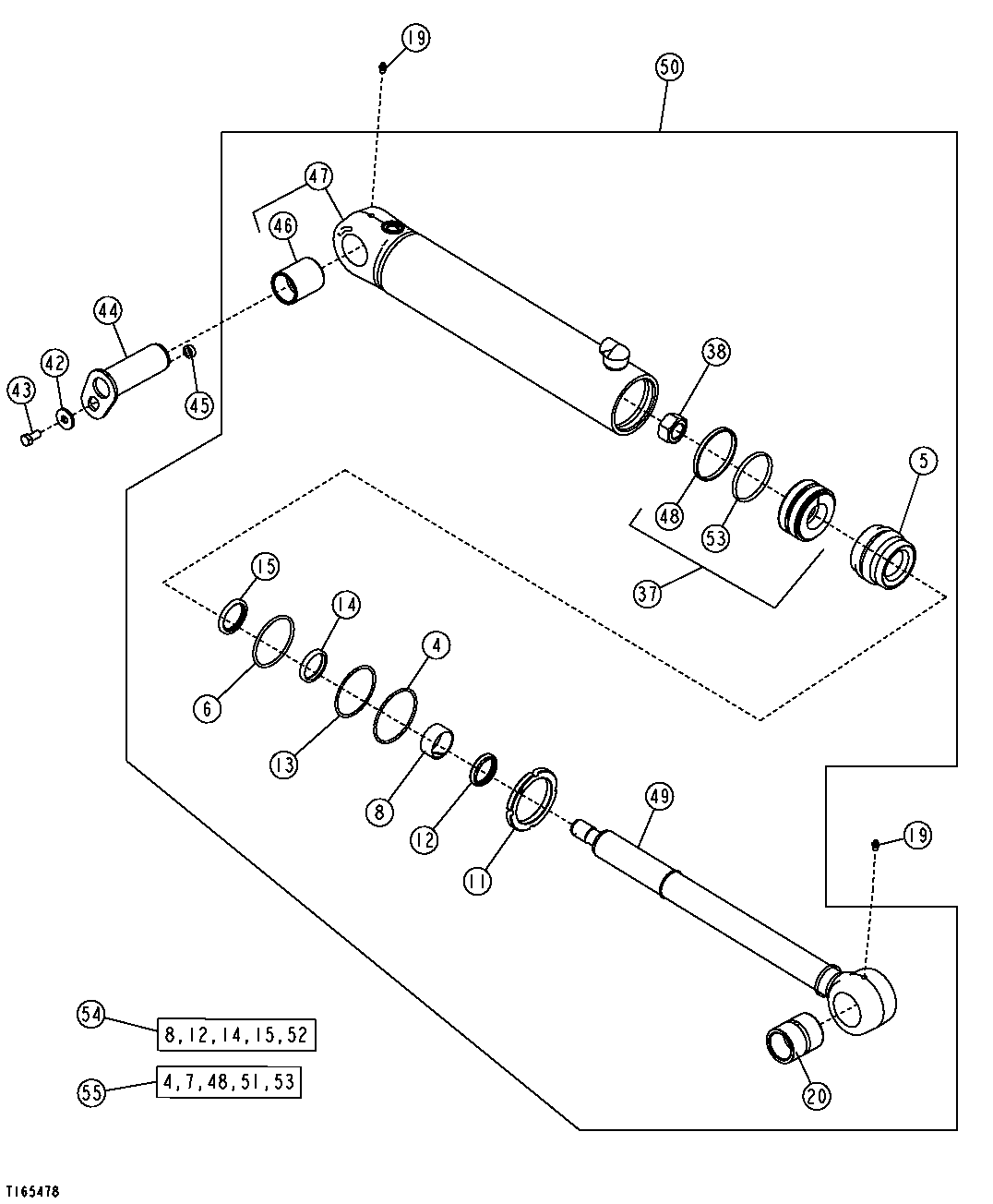

HYDRAULIC LIFT CYLINDER (SN -942019)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
4	R91731	1	Ring	(FILLER)
5	-	1	Part 2	-
6	F950R	1	O-Ring	-
7	R81862	1	Back-Up Ring	-
8	H152794	1	Wear Ring	-
11	R81793	1	Nut	-
12	AH146557	1	Seal	-
13	R81787	1	Snap Ring	-
14	H152203	1	Seal	-
15	AH146561	1	Seal	-
19	T162396	2	Lubrication Fitting	-
20	R81971	1	Bushing	-
37	AH205062	1	Piston	(SUB FOR AH159034)(UNITIZED)
38	H170539	1	Nut	-
42	24H1790	1	Washer	17/32" X 1-1/2" X 0.164"
43	19M7872	1	Cap Screw	M12 X 25
44	AT221145	1	Pin	-
45	28H3418	1	Washer	0.546" X 0.840" X 5/16"
46	R81968	1	Bushing	-
47	AH160176	1	Hydraulic Cylinder Barrel	-
48	H168248	1	Washer	-
49	AH160177	1	Hydraulic Cylinder Rod	-
50	-	1	Part 23	(SUB AH215878)( AH159938 NLA)
51	R83577	1	O-Ring	(NOT ILLUSTRATED)
52	H154856	1	Wear Ring	(NOT ILLUSTRATED) (WIPER INSTALLATION TOOL)
53	H168249	1	Washer	-
54	AH210484	1	Hydraulic Cylinder Kit	(INCLUDES H152794, AH146557, H152203, AH146561 AND H154856 ) (SUB FOR AH148164)(ROD SEAL)
55	AH212102	1	Hydraulic Cylinder Kit	(INCLUDES R91731, R81862, H168248, R83577 AND H168249 ) (SUB FOR AH161781 OR AH212100)(BORE SEAL)

HYDRAULIC LIFT CYLINDER (SN -942019)
