Открытый узел

GRILLE MOUNTED AND REAR WORKLIGHTS

GRILLE MOUNTED AND REAR WORKLIGHTS

GRILLE MOUNTED AND REAR WORKLIGHTS

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

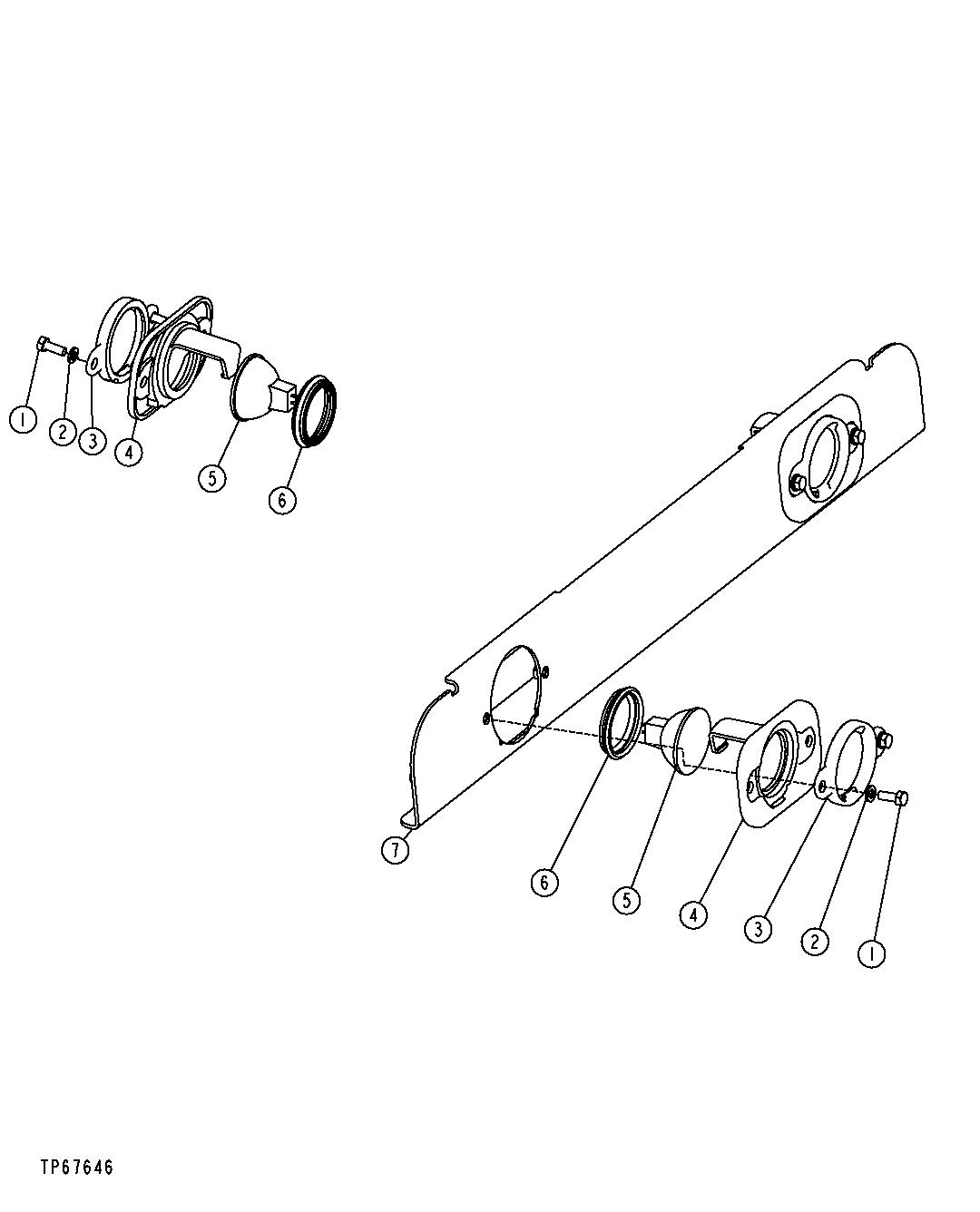

GRILLE MOUNTED AND REAR WORKLIGHTS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M8425	7	Cap Screw	M6 X 16
2	24M7054	7	Washer	6.400 X 12 X 1.600 mm
3	T177833	3	Ring	(LAMP RETAINING)
4	T202551	3	Housing	(SUB FOR T177832)(LAMP) (NOT ILLUSTRATED) (CONTAINS SLOT FOR WIRE BAND R44302 TO CREATE STRAIN RELIEF FOR PIG TAIL)
4	R44302	1	Tie Band	(NOT ILLUSTRATED) (GOES THROUGH SLOT IN HOUSING TO CREATE STRAIN RELIEF FOR PIG TAIL)
5	AT221450	3	Bulb	(ALSO ORDER T208406)
5	AT222676	1	Wiring Harness	(WORK / FRONT / HEADLIGHT) (SMALL HARNESS / PIGTAIL FROM ENGINE HARNESS TO WORK / FRONT / HEADLIGHTS)
6	T208406	3	Grommet	(SUB FOR T177080)(DEFLECTOR)
7	AT221845	1	Bracket	(USE WIRE CLIPS TO RELIEVE STRAIN ON HARNESS) (LAMP)
