Открытый узел

CROSSBAR

CROSSBAR

CROSSBAR

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

CROSSBAR

Нет текстового описания

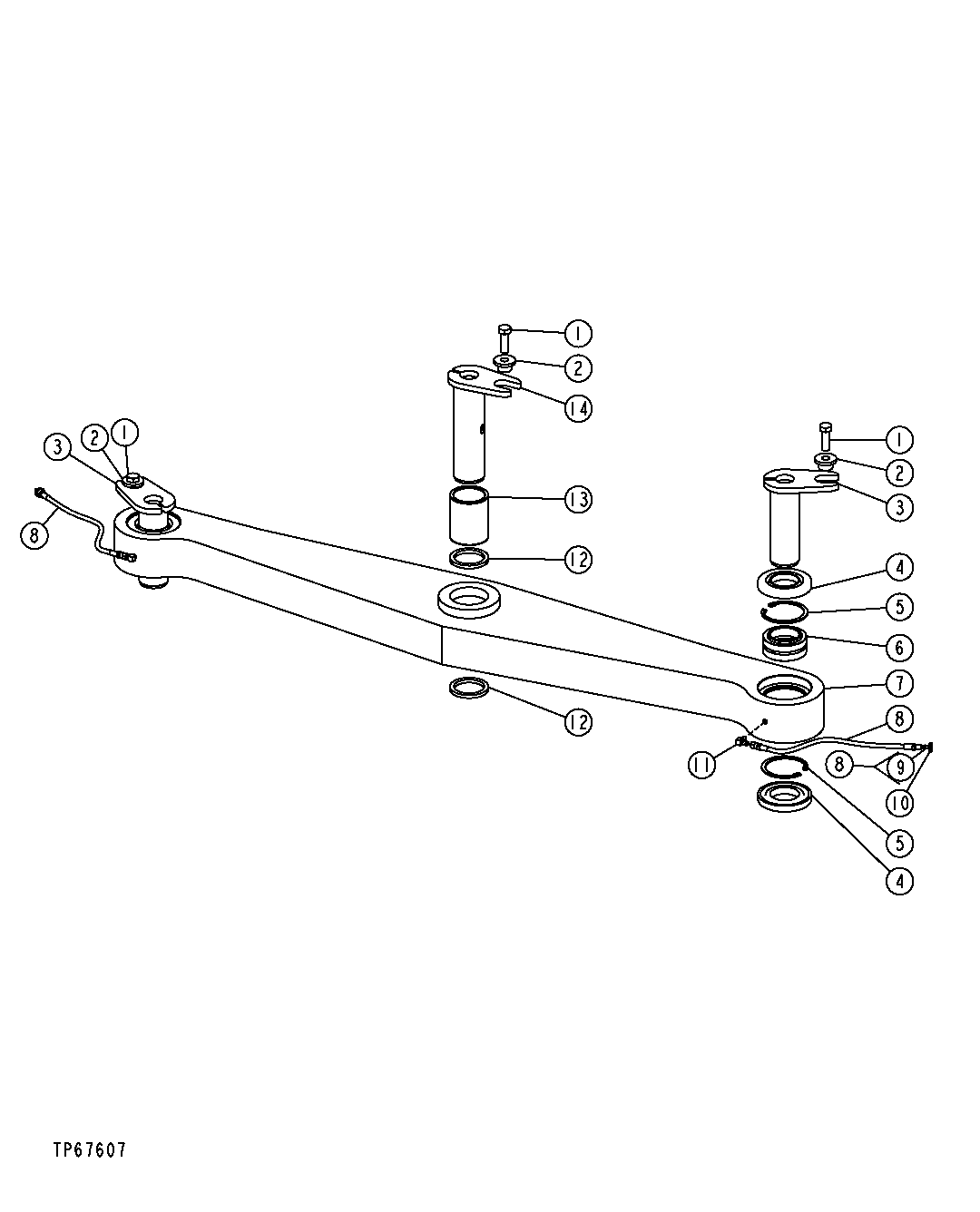

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7489	3	Cap Screw	M16 X 45
2	T176064	3	Bushing	-
3	AT226804	2	Pin	(SUB FOR AT221425)
4	AT184799	4	Seal	-
5	40M1873	4	Snap Ring	-
6	AT128774	2	Self-Aligning Bushing	-
7	AT226611	1	Crossbar	(SUB FOR AT220482 AND AT226360)(LT) (CONVENENCE ASSY PROVIDED BY DUBUQUE)
7	AT226610	1	Crossbar	(SUB FOR AT220436 AND AT226360)(LGP) (CONVENENCE ASSY PROVIDED BY DUBUQUE)
7	-	1	Part 8	(LT) ( AT220482 NLA), (SUB AT226611)
7	-	1	Part 7	(LGP) ( AT220436 NLA), (SUB AT226610)
8	AT221305	2	Hydraulic Hose	(LUBRICATION HOSE)
8	AT226430	2	Hose	(LGP)
8	AT226360	2	Hose	(LT)
9	JD7797	2	Lubrication Fitting	-
10	E12379	2	Nut	-
11	H80936	2	Elbow Fitting	LUBRICATION HOSE, (USE WITH AT221305)
12	T102136	2	Seal	-
13	T157251	1	Bushing	-
14	AT221426	1	Pin	-
