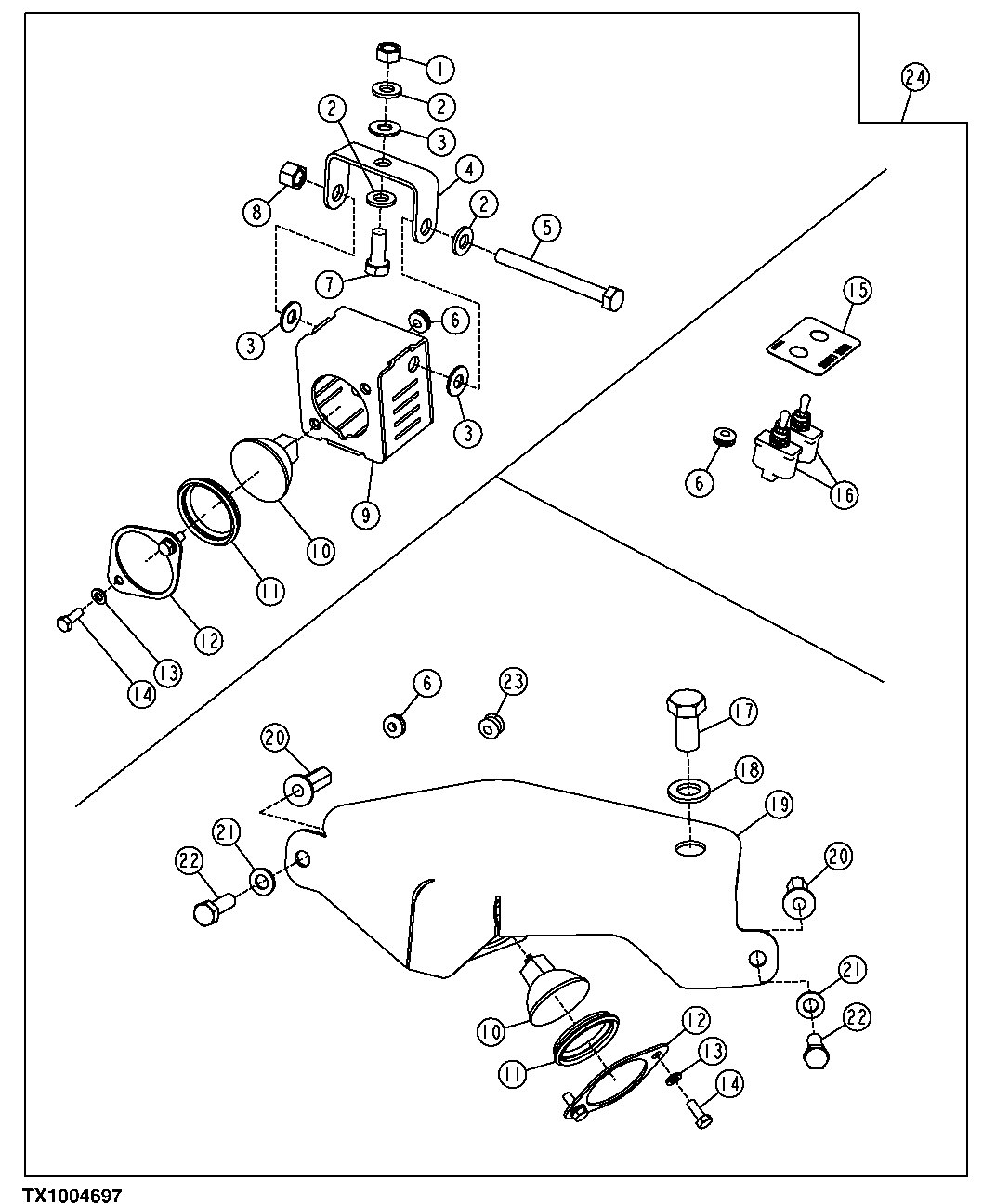

CAB MOUNTED WORK LIGHTS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7274	2	Nut	M10
2	24M7239	6	Washer	10.700 X 21 X 2.500 mm
3	H110232	6	Washer	-
4	T177261	2	Bracket	-
5	19M8093	2	Cap Screw	M10 X 100
6	H145221	6	Grommet	-
6	N30256	1	Grommet	-
7	19M7402	2	Cap Screw	M10 X 25
8	14M7517	2	Lock Nut	M10
9	AT221351	2	Housing	(WORK LIGHT)
10	AT221450	4	Bulb	(LIGHT)
11	T208406	4	Grommet	(SUB FOR T177080)
12	T175866	4	Plate	-
13	24M7054	8	Washer	6.400 X 12 X 1.600 mm
14	19M8425	8	Cap Screw	M6 X 16
15	T177264	1	Label	(WORK LIGHTS)
16	AT106154	2	Toggle/Rocker Switch	-
17	19M8029	2	Cap Screw	M16 X 30
18	24M7053	2	Washer	17 X 30 X 3 mm
19	AT219952	1	Plate	(BRACKET LIGHT) (RH)
19	AT219953	1	Plate	(BRACKET LIGHT) (LH)
20	T148409	4	Nut	-
21	24M7028	4	Washer	10.500 X 20 X 2 mm
22	19M7662	4	Cap Screw	M10 X 30
23	R27583	2	Grommet	-
24	-	1	Part 26	(CAB HI-INTENSITY LIGHT) (OPTIONAL FIELD PACKAGE) ( AT221449 NLA)
24	19M8029	2	Cap Screw	M16 X 30, (NOT ILLUSTRATED)
24	-	4	Part 28	(LIGHT) (NOT ILLUSTRATED)
24	T108357	2	Circuit Breaker	(NOT ILLUSTRATED)
24	T178057	1	Plate	(WIRING HARNESS GUARD) (NOT ILLUSTRATED)
24	37H116	3	Screw	(NOT ILLUSTRATED) (USED TO FASTEN WIRING HARNESS GUARD)
24	AT222707	1	Wiring Harness	(FRONT LIGHT CAB OPTIONAL WIRING HARNESS) (NOT ILLUSTRATED)
