Открытый узел

C-FRAME

C-FRAME

C-FRAME

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

C-FRAME

Нет текстового описания

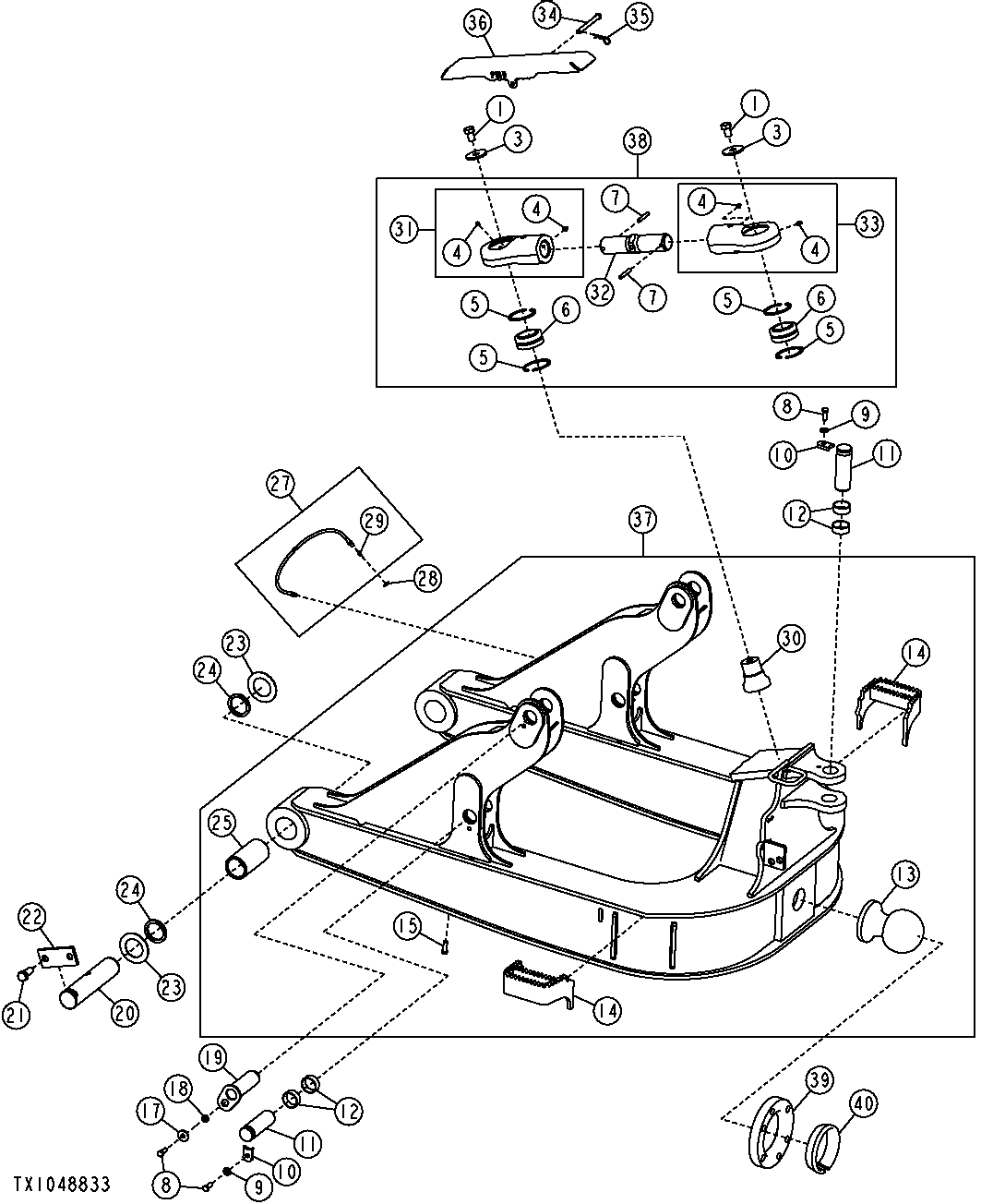

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M8543	2	Cap Screw	M20 X 30
1	19M7946	2	Cap Screw	M20 X 40
2	24M7241	2	Washer	17 X 34 X 4 mm, (NOT ILLUSTRATED)
3	T29049	2	Washer	-
3	T101172	2	Washer	-
4	JD7759	4	Lubrication Fitting	-
5	40M5099	4	Snap Ring	-
5	40M1873	4	Snap Ring	-
6	AT128773	2	Self-Aligning Bushing	-
6	AT128774	2	Self-Aligning Bushing	-
7	34M7073	2	Spring Pin	10 X 65 mm
8	19M8011	5	Cap Screw	M12 X 30
9	24M7240	3	Washer	13 X 25 X 3 mm
10	T177000	3	Strap	(FLAG PIN)
11	T176360	3	Pin	ANGLE (2) AND TILT (1) CYLINDER
12	T176988	6	Bushing	-
13	T179350	1	Ball	(PIVOT)
14	AT360970	1	Step	(SUB FOR AT221387)(CONVENIENCE ASSY) (RH)
14	AT360969	1	Step	(SUB FOR AT221388)(CONVENIENCE ASSY) (LH)
15	19M7662	3	Cap Screw	M10 X 30
15	19M7403	3	Cap Screw	M12 X 35
16	T148411	3	Nut	-
17	24H1790	2	Washer	17/32" X 1-1/2" X 0.164"
18	28H3418	2	Washer	0.546" X 0.840" X 5/16"
19	AT221145	2	Pin	(LIFT CYLINDER)
20	T177030	2	Pin	-
21	19M7950	4	Cap Screw	M20 X 45
22	T177028	2	Strap	(FLAG PIN)
23	T102171	4	Washer	-
24	T102136	4	Seal	-
25	T177029	2	Bushing	-
26	T174185	2	Elbow Fitting	(NOT ILLUSTRATED) (STD)
26	R39832	2	Adapter Fitting	(NOT ILLUSTRATED) (LGP)
27	AT224949	2	Hose	(SUB FOR AT221305)(LUBE HOSE) (STD)
27	AT173254	2	Hydraulic Hose	(LUBE HOSE) (LGP)
28	E12379	2	Nut	-
29	JD7797	2	Lubrication Fitting	-
30	T176698	1	Pin Fastener	(PITCH)
30	T208700	1	Pin Fastener	-
31	AT221467	1	Link End	(LH)
31	AT308737	1	Link End	-
32	T176696	1	Turnbuckle	-
33	AT221466	1	Link End	(RH)
33	AT308736	1	Link End	-
34	M117096	1	Pin Fastener	-
35	T177673	1	Spring Locking Pin	-
36	T178166	1	Cover	(PITCH LINK)
37	-	1	Part 48	(SUB AT310614 ) (ALSO ORDER AT308737, AT128774, 19M8543, 40M7060 AND T101172 ) (SUB FOR AT220030)(CONVENIENCE ASSY) (STD)
37	-	1	Part 49	(SUB AT310615 ) (ALSO ORDER AT308737, AT128774, 19M8543, 40M7060 AND T101172 ) (SUB FOR AT220905)(CONVENIENCE ASSY) (LGP)
37	AT310614	1	Frame	(STD)
37	AT310615	1	Frame	(LGP)
38	AT220975	1	Link	(PITCH LINK)
38	AT308735	1	Link	-
39	T231115	1	Retainer	-
40	T231116	1	Retainer	-
