Открытый узел

TRACK LINK (600 MM - 24 INCHES) [01A23]

TRACK LINK (600 MM - 24 INCHES) [01A23]

TRACK LINK (600 MM - 24 INCHES) [01A23]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

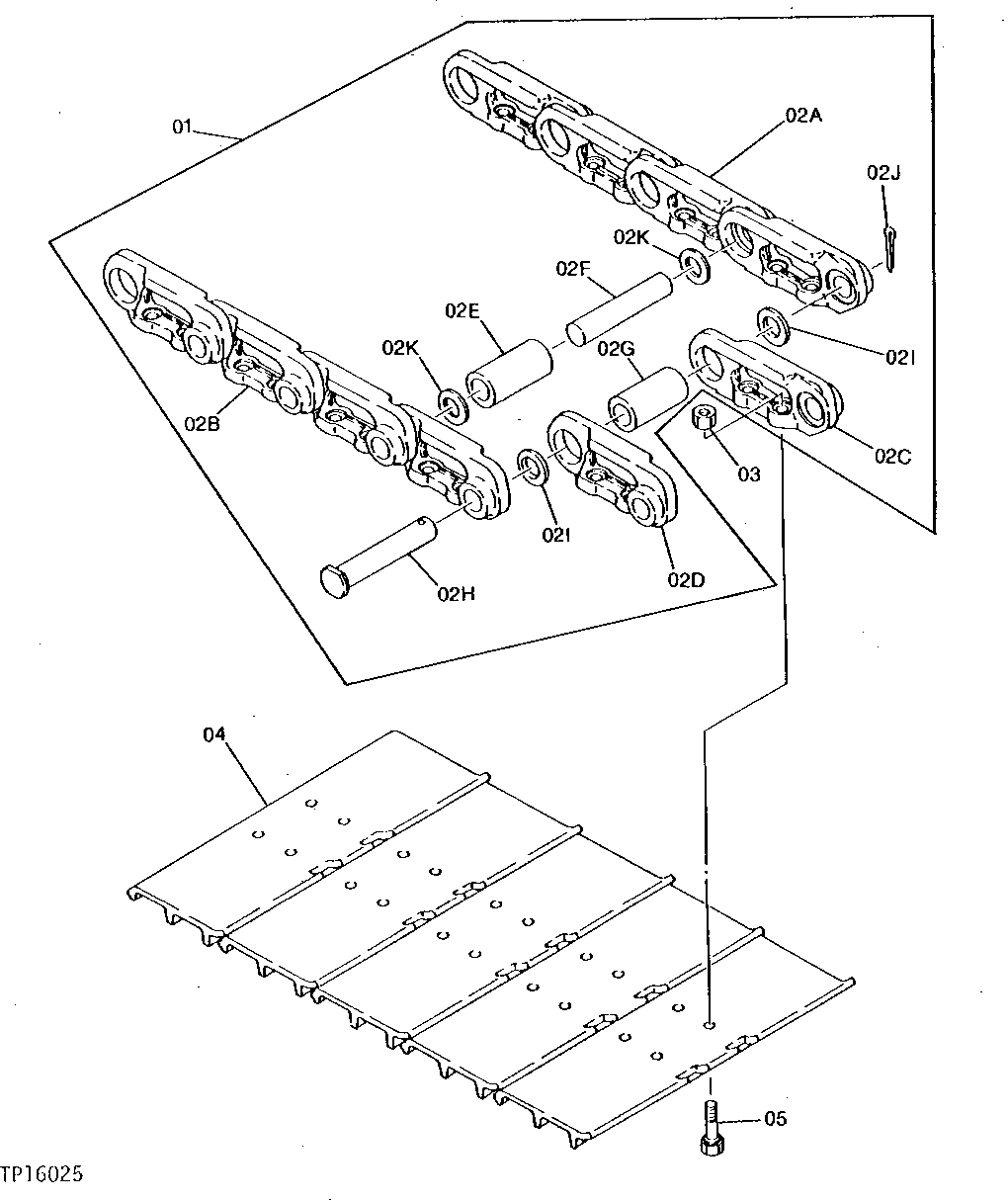

TRACK LINK (600 MM - 24 INCHES) [01A23]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	2	Part 1	(SUB AT134372) ( TH105984 OR TH110964 NO LONGER AVAILABLE)
3	4114673	148	NUT	(SUB FOR TH106002) (USE WITH AT134381 BOLT)
3	4262587	148	Nut	(SUB FOR AT134382) (USE WITH AT134381 BOLT)
4	2030532	37	OPEN CENTER 3 BAR SHOE	(SUB FOR TH106709) (SUB FOR AT134385) (600MM - TRIPLE GROUSER)
5	AT134381	148	BOLT	(SUB FOR TH106058 OR 4159033, ALONG WITH 4262587)
2A	-	36	Part 2	RIGHT ( TH105914 OR TH110357 NO LONGER AVAILABLE) (SUB 1015394, ALONG WITH 1015395, (2) 4283930 AND 4262582)
2B	-	36	Part 3	LEFT ( TH105915 OR TH110358 NO LONGER AVAILABLE) (SUB 1015395, ALONG WITH (2) 4283930 AND 4262582)
2C	-	1	Part 4	(SUB AT134372) RIGHT ( TH105917 NO LONGER AVAILABLE)
2D	-	1	Part 5	(SUB AT134372) LEFT ( TH105916 NO LONGER AVAILABLE)
2E	4262582	36	BUSHING	(SUB FOR AT134379) (SUB FOR TH106083 , ALONG WITH (2) 4283930)
2F	4156583	36	PIN	(SUB FOR TH106074)
2G	4262583	1	BUSHING	(SUB FOR AT134380) (SUB FOR 4156582, ALONG WITH (2) 4262585)
2H	-	1	Part 9	(SUB AT134372) ( 4156580 NO LONGER AVAILABLE)
2I	4262585	2	BUSHING	(SUB FOR AT134377) (SUB FOR TH105985, ALONG WITH 4262583)
2J	-	1	Part 11	(SUB 9096710) ( TH105986 NO LONGER AVAILABLE)
2K	-	72	Part 12	( TH106069 OR 4195134 NO LONGER AVAILABLE) (SUB 4262582 , ALONG WITH 4283930)
