Открытый узел

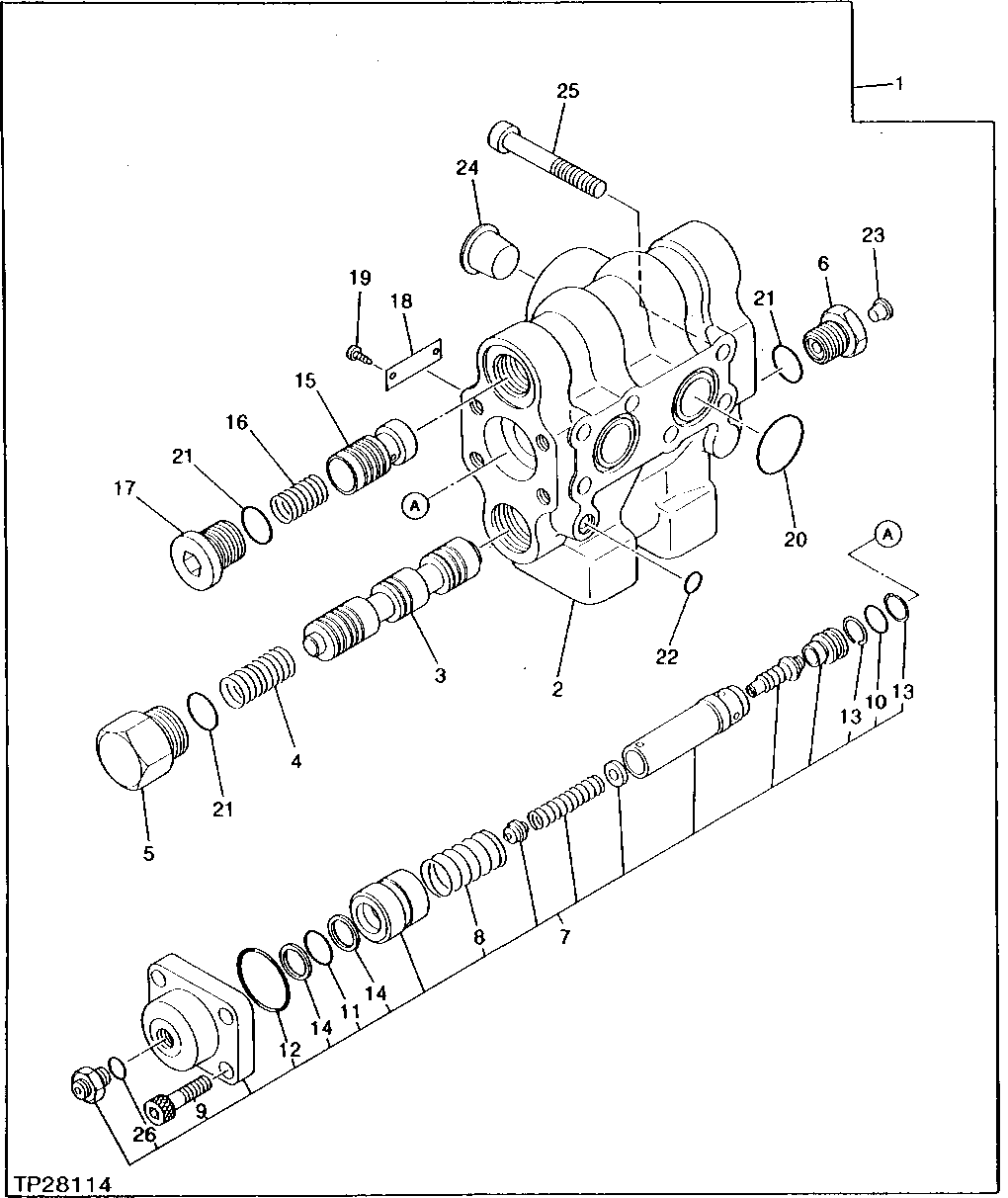

SWING BRAKE VALVE [02D15]

SWING BRAKE VALVE [02D15]

SWING BRAKE VALVE [02D15]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

SWING BRAKE VALVE [02D15]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4156585	1	VALVE	(SUB FOR TH106076)
2	-	1	Part 2	(SUB TH106076)
3	-	1	Part 3	(SUB TH106076)
4	0224801	1	SPRING	(SUB FOR TH105714)
5	0224802	1	FITTING PLUG	(SUB FOR TH105715)
6	0224803	1	ADAPTER FITTING	(SUB FOR TH105716)
7	0224804	2	RELIEF VALVE	(SUB FOR TH105717)
8	-	1	Part 8	(SUB FOR TH105719) ( 0224806 NO LONGER AVAILABLE FOR SERVICE)
9	19M8337	4	Screw	M10 X 30
10	T111819	1	O-Ring	(SUB FOR TH106167)
11	4506418	1	O-Ring	(SUB FOR TH100061) (SUB FOR U46489)
12	AT264324	1	O-Ring	(SUB FOR TH100044) (USE IF AVAILABLE)
12	AT264324	1	O-Ring	(SUB FOR T32587, TH100044)
13	4040814	2	Back-Up Ring	(SUB FOR TH105938)
14	0224805	2	BACK-UP RING	(SUB FOR TH105718)
15	-	2	Part 16	(SUB TH106076)
16	0224808	2	SPRING	(SUB FOR TH103580)
17	T64769	2	Drain Plug	(SUB FOR TH103581)
18	-	1	Part 19	(SUB TH106076)
19	-	2	Part 20	(SUB TH106076)
20	AT264347	2	O-Ring	(SUB FOR TH100136, 4506428)
21	U12547	4	O-Ring	(SUB FOR TH103582)
22	CH17167	1	O-Ring	(SUB FOR TH100500)
23	-	1	Part 24	(SUB TH106076)
24	-	1	Part 25	(SUB TH106076)
25	0225004	6	BOLT	(SUB FOR TH103583) SOCKET
26	CH17167	1	O-Ring	-
