Открытый узел

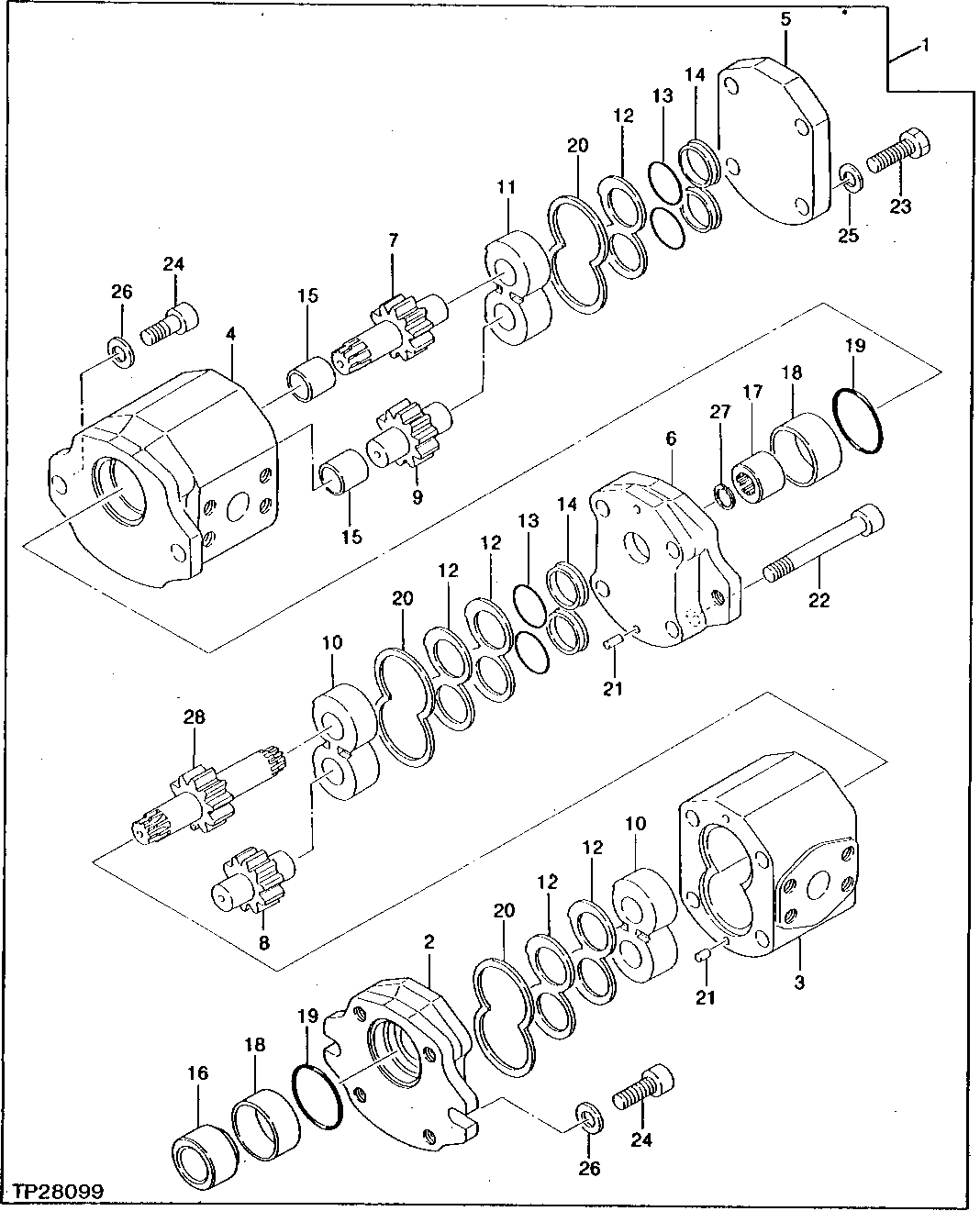

PILOT PUMP (BLADE) [01I17]

PILOT PUMP (BLADE) [01I17]

PILOT PUMP (BLADE) [01I17]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

PILOT PUMP (BLADE) [01I17]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4189103	1	PUMP	(SUB FOR TH106876)
2	-	1	Part 2	(SUB TH106876)
3	-	1	Part 3	(SUB TH106876)
4	-	1	Part 4	(SUB TH106876)
5	-	1	Part 5	( TH106819 NO LONGER AVAILABLE)
6	-	1	Part 6	(SUB TH106876)
7	-	1	Part 7	(SUB TH106876)
8	-	1	Part 8	(SUB TH106876)
9	-	1	Part 9	(SUB TH106876)
10	-	2	Part 10	(SUB TH106876)
11	-	1	Part 11	(SUB TH106876)
12	0295002	5	PLATE	(SUB FOR TH106820)
13	0295006	4	O-Ring	(SUB FOR TH105862)
14	0295003	4	Guide	(SUB FOR TH106821)
15	-	2	Part 15	(SUB TH106876)
16	-	1	Part 16	( TH105804 NO LONGER AVAILABLE)
17	-	1	Part 17	( TH106878 NO LONGER AVAILABLE)
18	TH105805	2	Bushing	-
19	0295005	2	O-Ring	(SUB FOR TH105861)
20	0295004	3	Ring	(SUB FOR TH105860)
21	-	4	Part 21	(SUB TH106876)
22	19M8336	4	Screw	M10 X 100, (SUB FOR TH106879)
23	0284310	4	CAP SCREW	(SUB FOR TH105807)
24	19M8533	4	Screw	M10 X 25, (SUB FOR TH105863)
25	12M7066	4	Lock Washer	10 MM, (SUB FOR TH105808)
26	24M7028	4	Washer	10.500 X 20 X 2 MM, (SUB FOR TH105864)
27	40M7129	1	Snap Ring	(SUB FOR TH106880)
28	-	1	Part 28	(SUB TH106876)
