Открытый узел

LONG ARM (2.12 MM) [02B24]

LONG ARM (2.12 MM) [02B24]

LONG ARM (2.12 MM) [02B24]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

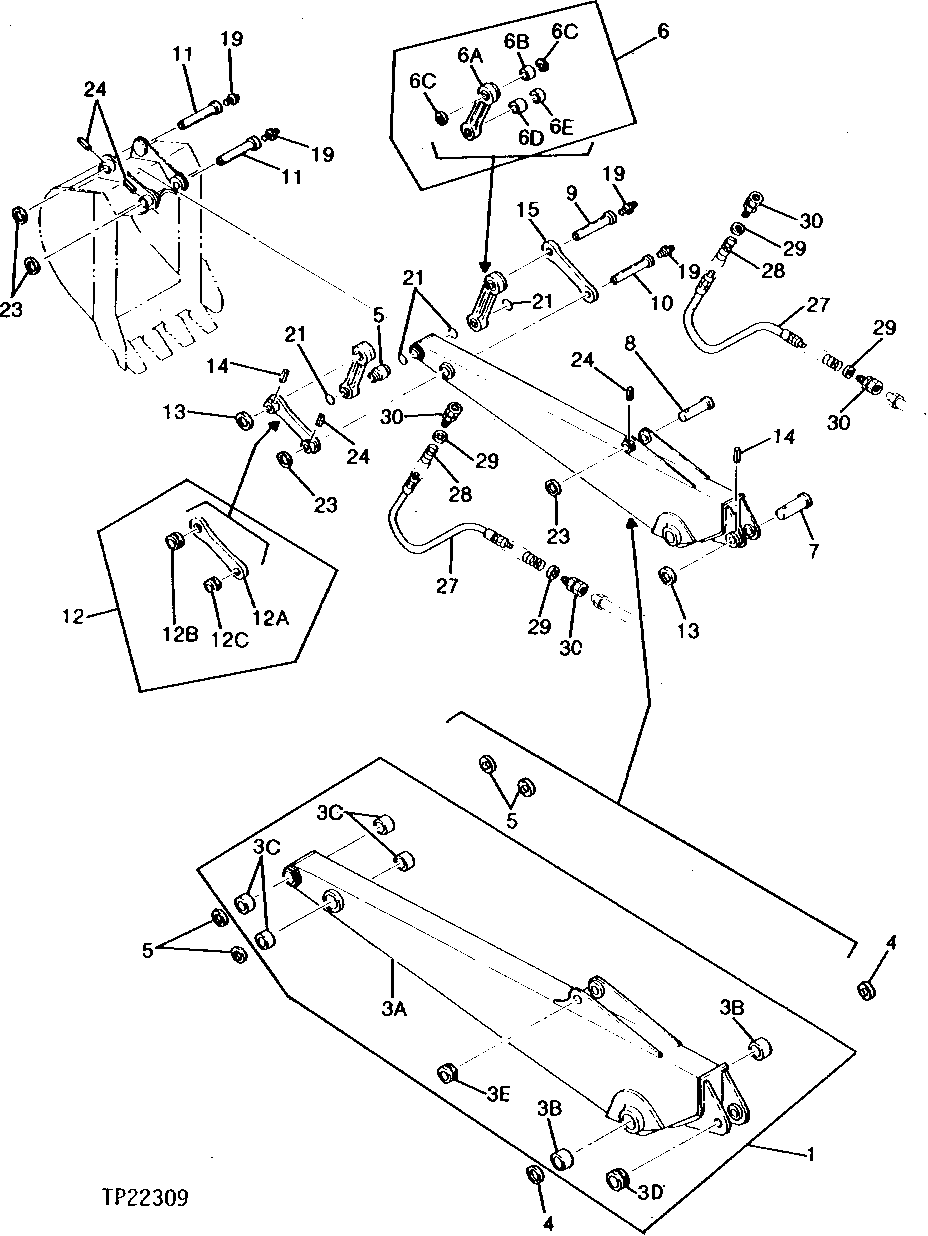

LONG ARM (2.12 MM) [02B24]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	( AT161670, TH110183, AND TH105511 NO LONGER AVAILABLE)
4	TH105979	2	Seal	-
5	9730884	1	SPACER	(SUB FOR TH105934)
5	4094088	4	SEAL	(SUB FOR TH105982)
6	9047722	2	LINK	(SUB FOR TH106256)
7	3055930	1	PIN FASTENER	(SUB FOR TH105907) (SUB FOR AT200382)
8	3025520	1	PIN	(SUB FOR TH105908)
9	3025522	1	PIN	(SUB FOR TH105910)
10	3025521	1	PIN	(SUB FOR TH105909)
11	TH105920	2	PIN	-
12	TH106216	1	LINK	-
13	4065688	2	Retainer	(SUB FOR TH100624)
14	4065689	2	Pin Fastener	(SUB FOR TH100625)
15	3015897	1	LINK	(SUB FOR TH105886)
19	TH100074	4	Lubrication Fitting	-
21	4237801	4	O-RING	(SUB FOR TH105978) (SUB FOR TH112227)
23	4141000	4	Ring	(SUB FOR TH106052)
24	4141001	4	Pin	(SUB FOR TH106053)
27	4190225	2	HYDRAULIC HOSE - FABRICATE	(SUB FOR TH106138)
28	4070691	2	GUARD	(SUB FOR TH101393, THIS APPLICATION) (SUB FOR TH105952)
29	24M7051	4	Washer	21 X 37 X 3 MM
30	TH106158	4	ADAPTER FITTING	-
3A	7025377	1	ARM	(SUB FOR AT200633)
3B	-	2	Part 3	(USE WITH TH105511) ( TH106016 NO LONGER AVAILABLE)
3B	4197842	2	Bushing	(USE WITH TH110183 OR AT161670) (SUB FOR TH110558)
3C	4128481	4	BUSHING	(USE WITH TH105511) (SUB FOR TH106017) (HAS A GREASE GROOVE) (USE WITH 308 MM BUCKET PIN)
3C	4197841	4	BUSHING	(USE WITH TH110183) (SUB FOR TH110557) (USE WITH 331 MM BUCKET PIN)
3C	4273542	4	Bushing	(USE WITH AT161670) (SUB FOR AT200457)
3D	4138828	1	STOP	(USE WITH TH105511) (SUB FOR TH106035)
3D	4197031	1	Bushing	(USE WITH TH110183 OR AT161670) (SUB FOR TH110546)
3E	4139434	1	STOP	(USE WITH TH105511) (SUB FOR TH106037)
3E	4197029	1	BUSHING	(USE WITH TH110183 OR AT161670) (SUB FOR TH110545)
6A	-	1	Part 16	(SUB TH106256)
6B	4128479	1	BUSHING	(SUB FOR TH106015)
6C	4094087	2	SEAL	(SUB FOR TH105980)
6D	4128481	1	BUSHING	(SUB FOR TH106017)
6E	4094088	1	SEAL	(SUB FOR TH105982)
12A	3015897	1	LINK	(SUB FOR TH105886)
12B	4138828	1	STOP	(SUB FOR TH106035)
12C	4139434	1	STOP	(SUB FOR TH106037)
