Открытый узел

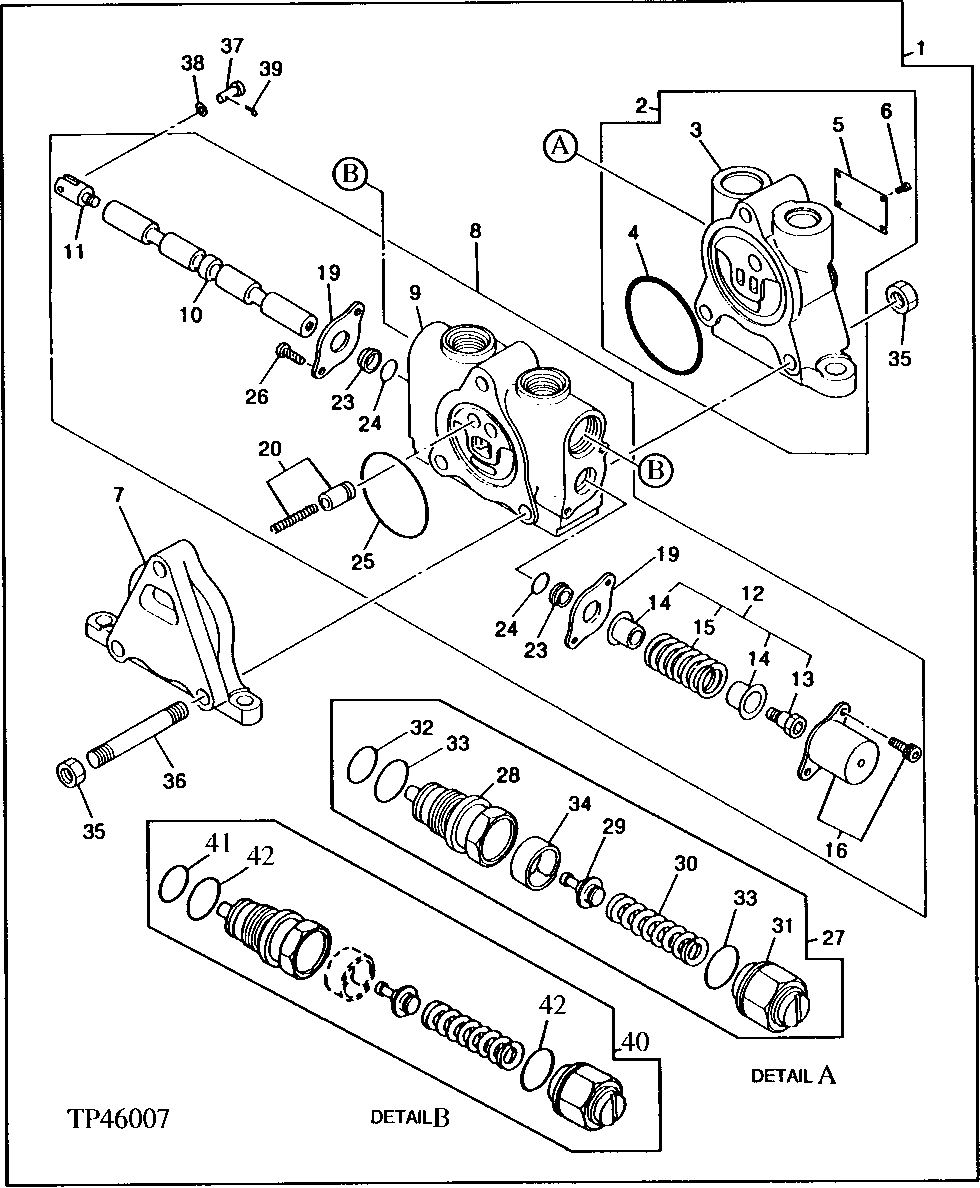

CONTROL VALVE (BLADE) [02D07]

CONTROL VALVE (BLADE) [02D07]

CONTROL VALVE (BLADE) [02D07]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

CONTROL VALVE (BLADE) [02D07]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4169915	1	HYD ACTUATED CONTROL VALVE	(SUB FOR TH106091) (BLADE)
2	0218601	1	FLOW CONTROL HYD. VALVE	(SUB FOR TH106882) INLET
3	-	1	Part 3	(SUB TH106882) INLET AND OUTLET ( TH106883 NO LONGER AVAILABLE)
4	CH17260	1	Packing	(SUB FOR TH104978)
5	-	1	Part 5	(SUB TH106882)
6	-	4	Part 6	(SUB TH106882)
7	0295601	1	Flow Control Hyd. Valve	(SUB FOR TH106884) OUTLET
8	-	1	Part 8	( TH106885 NO LONGER AVAILABLE) (SUB TH106091)
9	-	1	Part 9	(SUB TH106885)
10	-	1	Part 10	(SUB TH106885)
11	0219003	1	Yoke	(SUB FOR TH106886)
12	0295603	1	SPOOL VALVE	(SUB FOR TH106887) WITH SEAT
13	-	1	Part 13	(SUB TH106887)
14	-	2	Part 14	(SUB TH106887)
15	-	1	Part 15	(SUB TH106887)
16	0295604	1	CAP	(SUB FOR TH106888) WITH CAP SCREW
19	0219008	2	Plate	(SUB FOR TH106889)
20	0295605	1	FLOW CONTROL HYD. VALVE	(SUB FOR TH106890) CHECK WITH SPRING
23	0219011	2	Seal	(SUB FOR TH106891)
24	CH10568	2	Packing	(SUB FOR TH106300)
25	CH17260	1	Packing	(SUB FOR TH104978)
26	21M7278	2	Screw	M5 X 10, (SUB FOR TH106892)
27	4189102	1	PRESSURE RELIEF VALVE	(SUB FOR TH106893)
28	-	1	Part 24	(SUB TH106893)
29	-	1	Part 25	(SUB TH106893)
30	-	1	Part 26	(SUB TH106893)
31	-	1	Part 27	(SUB TH106893)
32	CH11570	3	O-Ring	(SUB FOR TH100049)
33	4506418	3	O-Ring	17.800 X 2.400 MM (0.701" X 0.094") (SUB FOR TH100061) (SUB FOR U46489)
34	-	1	Part 30	(SUB TH106893)
35	14M7273	6	Nut	M8, (SUB FOR TH106894)
36	0295606	3	STUD	(SUB FOR TH106895)
37	0295608	1	Pin	(SUB FOR TH108148)
38	0295609	1	WASHER	(SUB FOR TH108149)
39	11M7075	1	Cotter Pin	1.200 X 12 MM (0.047" X 0.472") (SUB FOR TH108150)
40	4341562	2	RELIEF VALVE	(SUB FOR TH106893, THIS APPLICATION) (SUB FOR AT169410)
41	CH11570	1	O-Ring	-
42	4506418	2	O-Ring	17.800 X 2.400 MM (0.701" X 0.094") (SUB FOR U46489)
