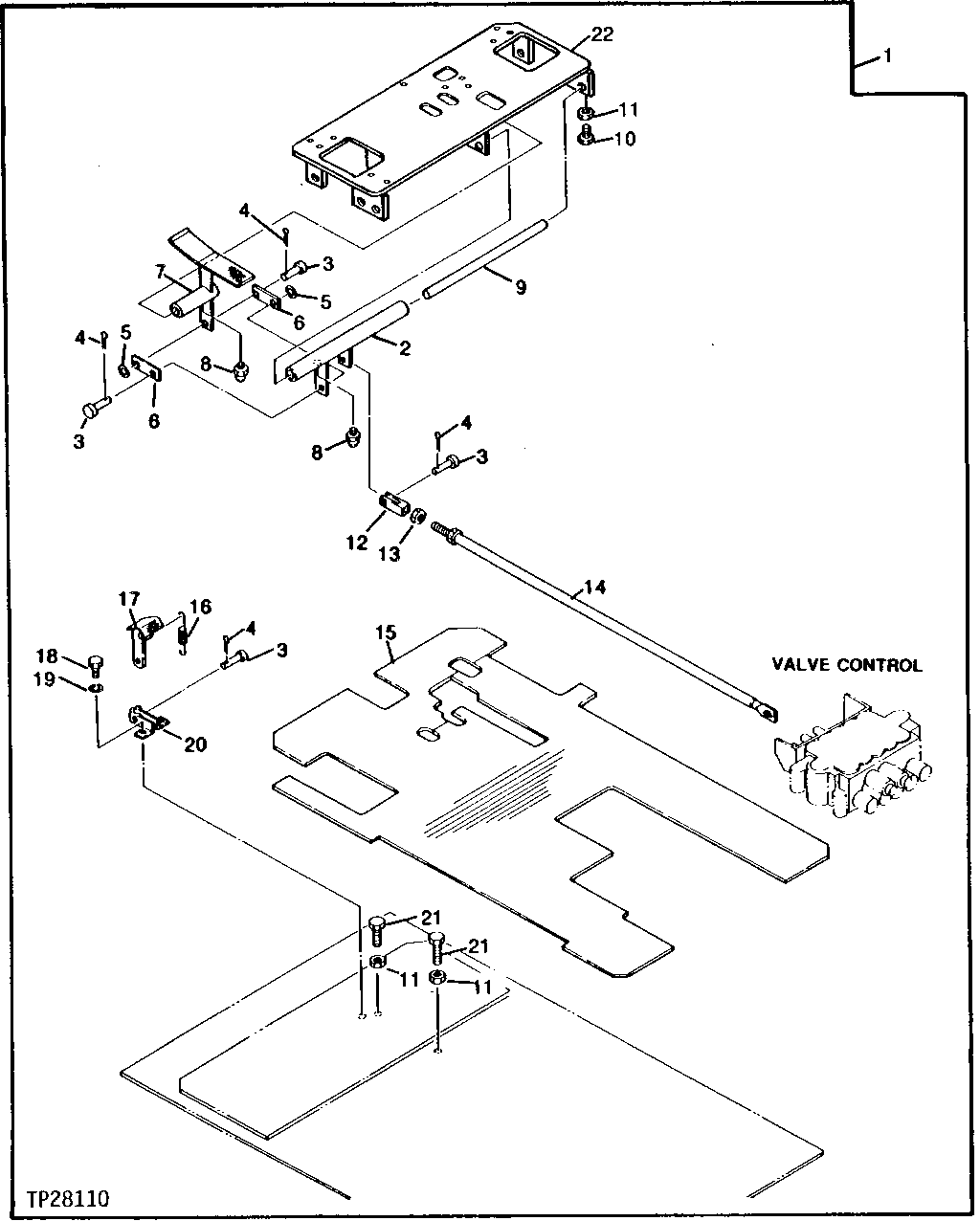

AUXILIARY FOOT CONTROL LINKAGE [02B14]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	(ALSO ORDER (2) TH106101 AND (2) TH101006 OR (2) X8-10F5OX) (FOR USE WITH ONE PIECE BOOM ONLY) ( TH110075 NO LONGER AVAILABLE)
2	9062665	1	LEVER	(SUB FOR TH106743)
3	45M3667	4	Pin Fastener	10 X 28 MM, (SUB FOR TH105681)
4	11M7082	4	Cotter Pin	2.500 X 25 MM, (SUB FOR 11M7080)
5	24M7028	2	Washer	10.500 X 20 X 2 MM
6	TH108044	2	PLATE	-
7	9062666	1	PEDAL	(SUB FOR TH106742)
8	TH100074	2	Lubrication Fitting	-
9	4166100	1	PIN	(SUB FOR TH106750)
10	19M7402	1	Cap Screw	M10 X 25
11	14M7274	3	Nut	M10
12	M981055	1	END	(SUB FOR TH105702)
13	J952010	1	NUT	(SUB FOR TH104196)
14	9724082	1	ROD	(SUB FOR TH106745)
15	2021926	1	MAT	(SUB FOR TH106751)
16	4149125	1	SPRING	(SUB FOR TH106748)
17	9718654	1	PEDAL	(SUB FOR TH106747)
18	19M8324	2	Cap Screw	M10 X 16
19	12M7066	2	Lock Washer	10 MM
20	8027060	1	BRACKET	(SUB FOR TH106746)
21	19M8600	1	Cap Screw	M10 X 50
22	7015314	1	BRACKET	(SUB FOR TH106187)
