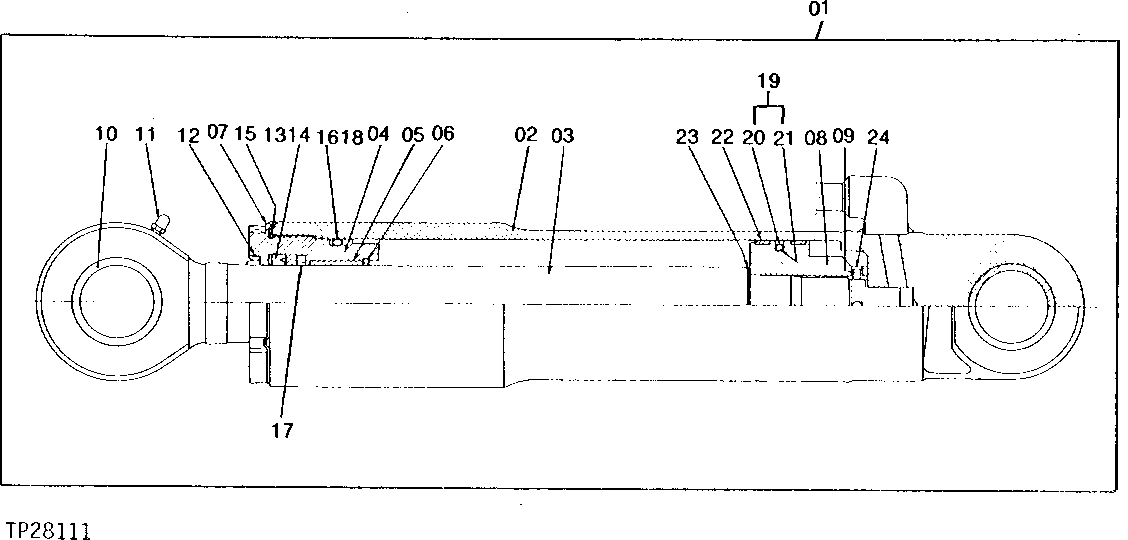

ARM CYLINDER (OFFSET BOOM) [02C19]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	3033738	1	HYDRAULIC CYLINDER	(SUB FOR TH106735)
2	0295201	1	HYDRAULIC CYLINDER BARREL	(SUB FOR TH106859)
3	0295202	1	ROD	(SUB FOR TH106860)
4	0225703	1	CYLINDER HEAD	(SUB FOR TH105771)
5	988670	1	BUSHING	(SUB FOR TH106301)
6	0225704	1	Snap Ring	(SUB FOR TH105772)
7	0178416	1	LOCK WASHER	(K) (SUB FOR TH105708)
8	0225719	1	PISTON	(SUB FOR TH105782)
9	0225706	1	PIN	(SUB FOR TH105773)
10	0225708-P	2	BUSHING	(SUB FOR TH105775)
11	CH18478	1	Elbow Fitting	(SUB FOR TH105776)
12	AT264377	1	Ring	(K) (SUB FOR TH105777)
13	AT264378	1	Ring	(K) (SUB FOR TH105778)
14	AT264379	1	Back-Up Ring	(K) (SUB FOR TH105779)
15	AT264418	1	O-Ring	(K) (SUB FOR 4367664, U46155)
16	4110216	1	BACK-UP RING	(K) (SUB FOR TH105999)
17	AT264380	1	Ring	(K) (SUB FOR TH105780)
18	AT264319	1	O-Ring	(K) (SUB FOR TH105943, T110447)
19	0240807	1	Ring	(K) (SUB FOR TH105802)
20	-	1	Part 20	(SUB TH105802)
21	-	1	Part 21	(SUB TH105802)
22	4S00154	2	RING	(K) (SUB FOR TH105781)
23	0225718	1	SHIM	(SUB FOR TH106861)
24	0225707	1	SNAP RING	(SUB FOR TH105774)
