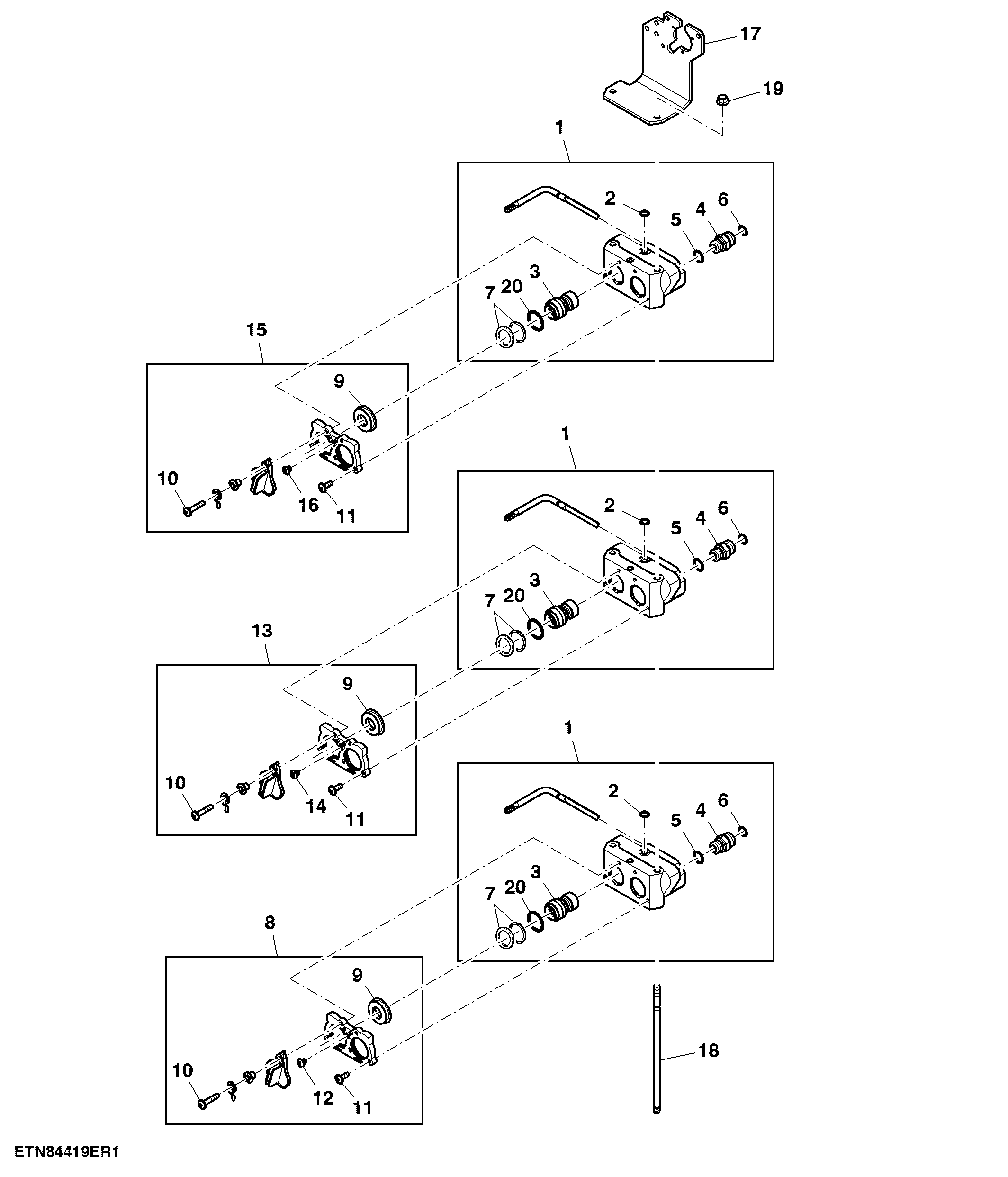

Hydraulic Quick Coupler Socket, Position I - III

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL215772	3	Hydr. Quick Coupler Socket	-
2	A3917R	6	O-Ring	-
3	AL213391	6	Hydr. Quick Coupler Socket	INCLUDES L212120
4	38H5004	6	Adapter Fitting	-
5	51M7045	6	O-Ring	19.300 X 2.200 mm
6	T77932	6	O-Ring	-
7	AL205022	3	Seal Kit	Includes 10 O-rings and 10 Backup rings
8	AL212018	1	Cover	(Green) ORDER AL218597
8	AL217124	1	Cover	(Green) ORDER AL218597
8	AL218597	1	Cover	(Green)
9	L214847	6	Grommet	-
10	19M9178	6	Screw	M6 X 30
11	19M8648	6	Screw	M6 X 16
12	L170555	1	Plug	(Green)
13	AL212017	1	Cover	(Blue) ORDER AL218598
13	AL217125	1	Cover	(Blue) ORDER AL218598
13	AL218598	1	Cover	(Blue)
14	L170556	1	Plug	(Blue)
15	AL212016	1	Cover	(Brown) ORDER AL218599
15	AL217126	1	Cover	(Brown) ORDER AL218599
15	AL218599	1	Cover	(Brown)
16	L170557	1	Plug	(Brown)
17	L212362	1	Bracket	-
18	L222809	2	Stud	SUB FOR L214519
19	14M7648	2	Flange Nut	M10
20	L212120	6	Snap Ring	-

Hydraulic Quick Coupler Socket, Position I - III

Нет текстового описания
