Открытый узел

Heating / Air Conditioning Unit

Heating / Air Conditioning Unit

Heating / Air Conditioning Unit

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

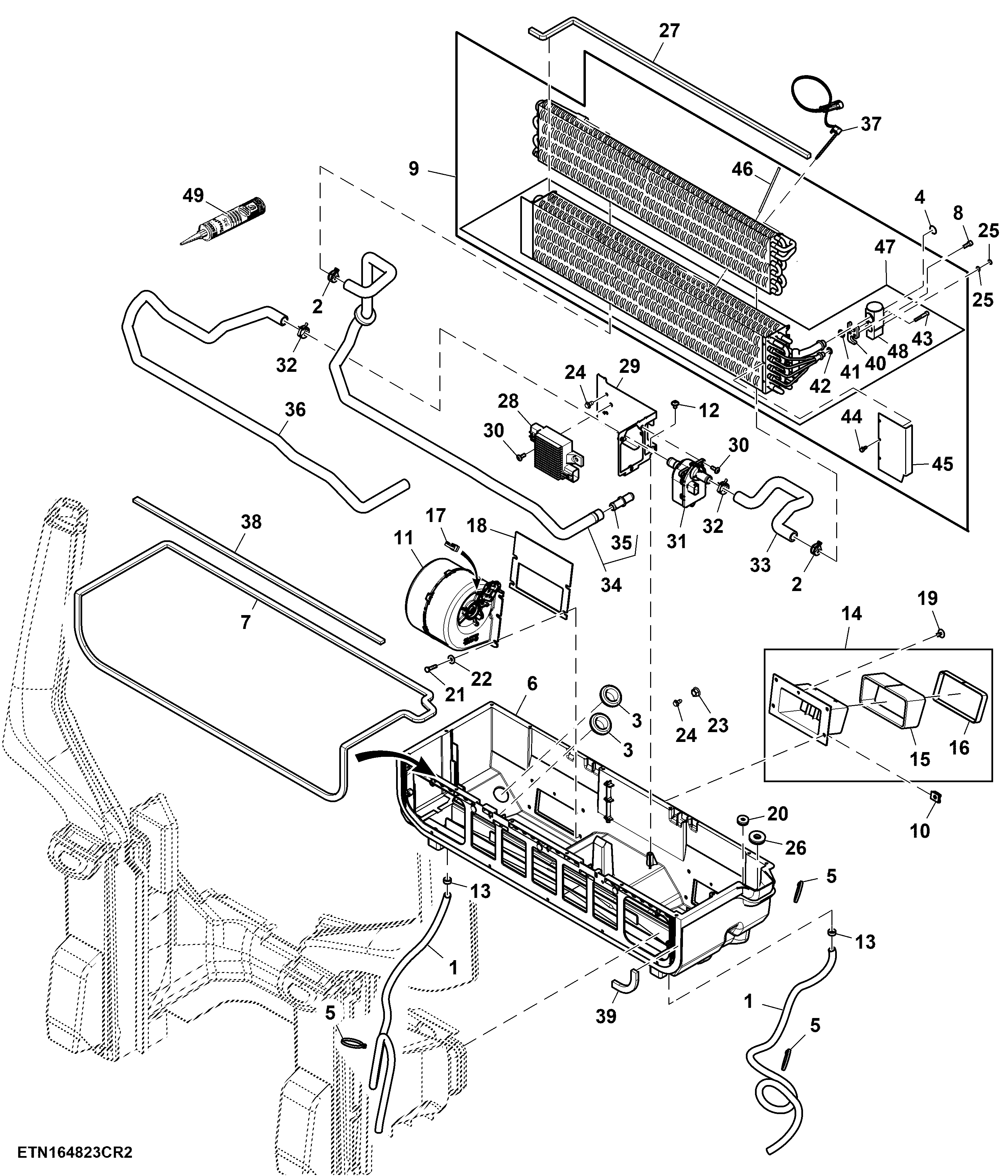

Heating / Air Conditioning Unit

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L77706	2	Conduit	LGTH = 1000 mm
2	L207664	2	Hose Clamp	-
3	L112548	2	Grommet	-
4	T143169	1	O-Ring	-
5	57M12234	4	Elec. Connector Accessory	SUB FOR R44302 APPL
6	AL225452	1	Case	-
7	-	1	Part 7	CTL 2700 mm, MF L165436
8	19M7768	1	Screw	M6 X 16
9	AL225309	1	Heat Exchanger	-
10	L102357	8	Nut	-
11	AL229249	2	Blower	-
12	L155448	1	Screw	-
13	L158828	2	Clamp	-
14	AL157452	2	Air Duct	-
15	L155292	2	Insulator	-
16	L152254	1	Weatherstrip	-
17	L206645	2	Tie Band	-
18	L79884	2	Gasket	-
19	L78561	2	Rivet	-
20	L76256	1	Grommet	-
21	19M7286	8	Cap Screw	M6 X 25
22	24M7139	8	Washer	6.400 X 18 X 1.600 mm
23	14M7416	1	Flange Nut	M8
24	37M7266	4	Screw	-
25	R10093	2	O-Ring	-
26	L114447	1	Grommet	-
27	L76254	1	Pad	LGTH = 865 mm
28	RE274386	1	Control	-
29	L221370	1	Holder	-
30	L151020	5	Screw	-
31	AL217099	1	Electric Valve	Automatic Temperature Control
32	L211297	2	Hose Clamp	-
33	L221146	1	Hose	Flow Control Line, MARKED L221146
34	AL231945	1	Hose	Return Line, MARKED AL231945
35	L111219	1	Coupling	-
36	AL225838	1	Hose	Flow Control Line, MARKED AL225838
37	AL230509	1	Temperature Sensor	-
38	-	1	Part 38	CTL 860 mm, MF L165436
39	-	1	Part 39	CTL 125 mm, MF L165436
40	L220818	1	Retainer	-
41	R33259	1	O-Ring	-
42	R113050	1	O-Ring	-
43	L175507	2	Screw	-
44	37M7042	3	Screw	-
45	L220816	1	Holder	-
46	L220817	2	Pipe	-
47	AL225310	1	Heat Exchanger	-
48	AL225312	1	Pressure Relief Valve	-
49	L102616	1	Sealant	-
