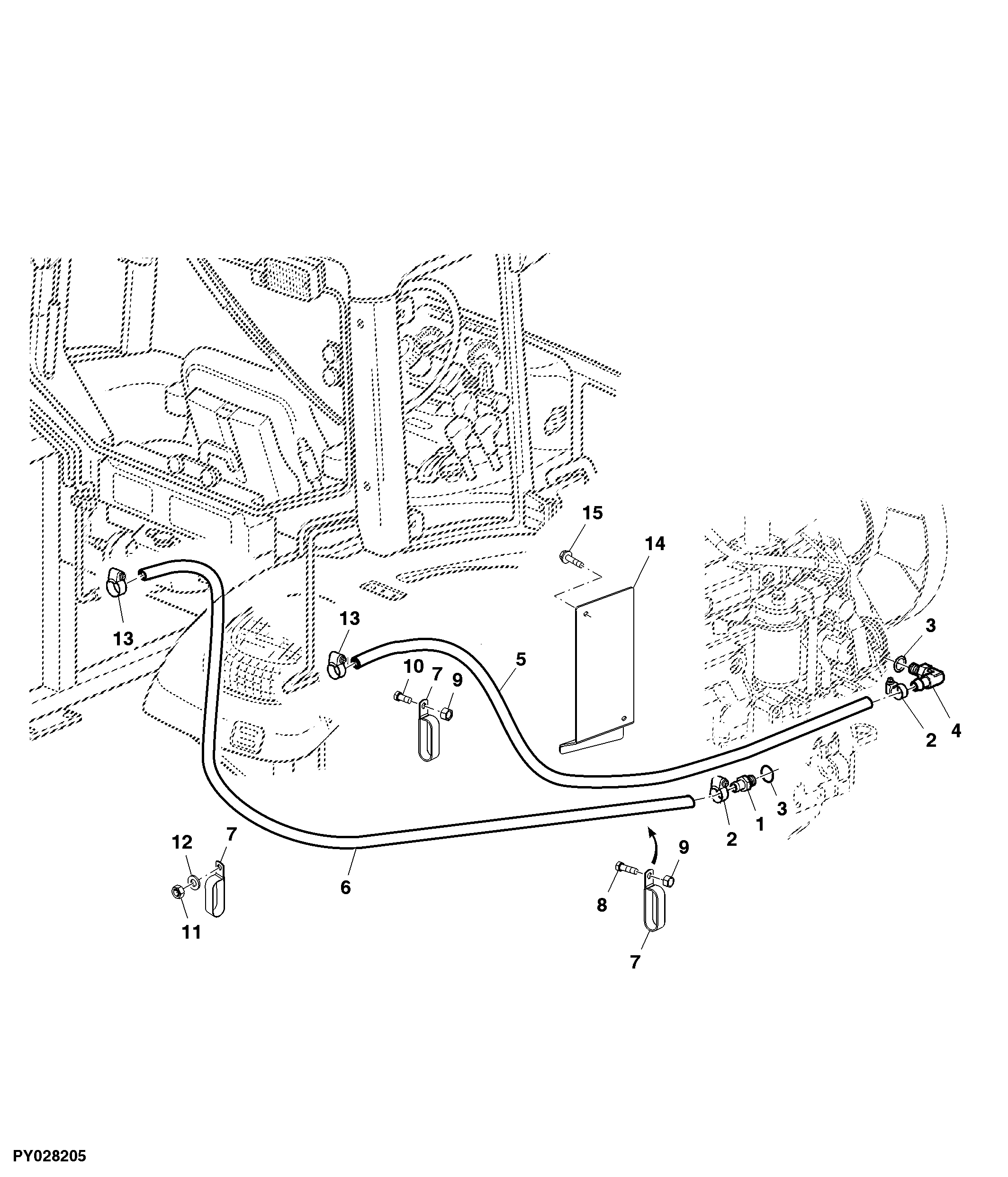

Heating - Hose Connections At Engine

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L155376	1	Fitting	-
2	AL64588	2	Clamp	-
3	51M7043	2	O-Ring	15.300 X 2.200 mm
4	L210795	1	Fitting	-
5	L208077	1	Hose	-
6	CQ52174	1	Hose	-
7	L114178	3	Clamp	-
8	19M8011	1	Cap Screw	M12 X 30
9	14M7275	2	Nut	M12
10	19M7493	1	Cap Screw	M12 X 40
11	14M7029	1	Nut	M8
12	24M7055	1	Washer	8.400 X 16 X 1.600 mm
13	AL118565	2	Clamp	-
14	L208065	1	Shield	-
15	19M7865	2	Screw	M8 X 16

Heating - Hose Connections At Engine
