Открытый узел

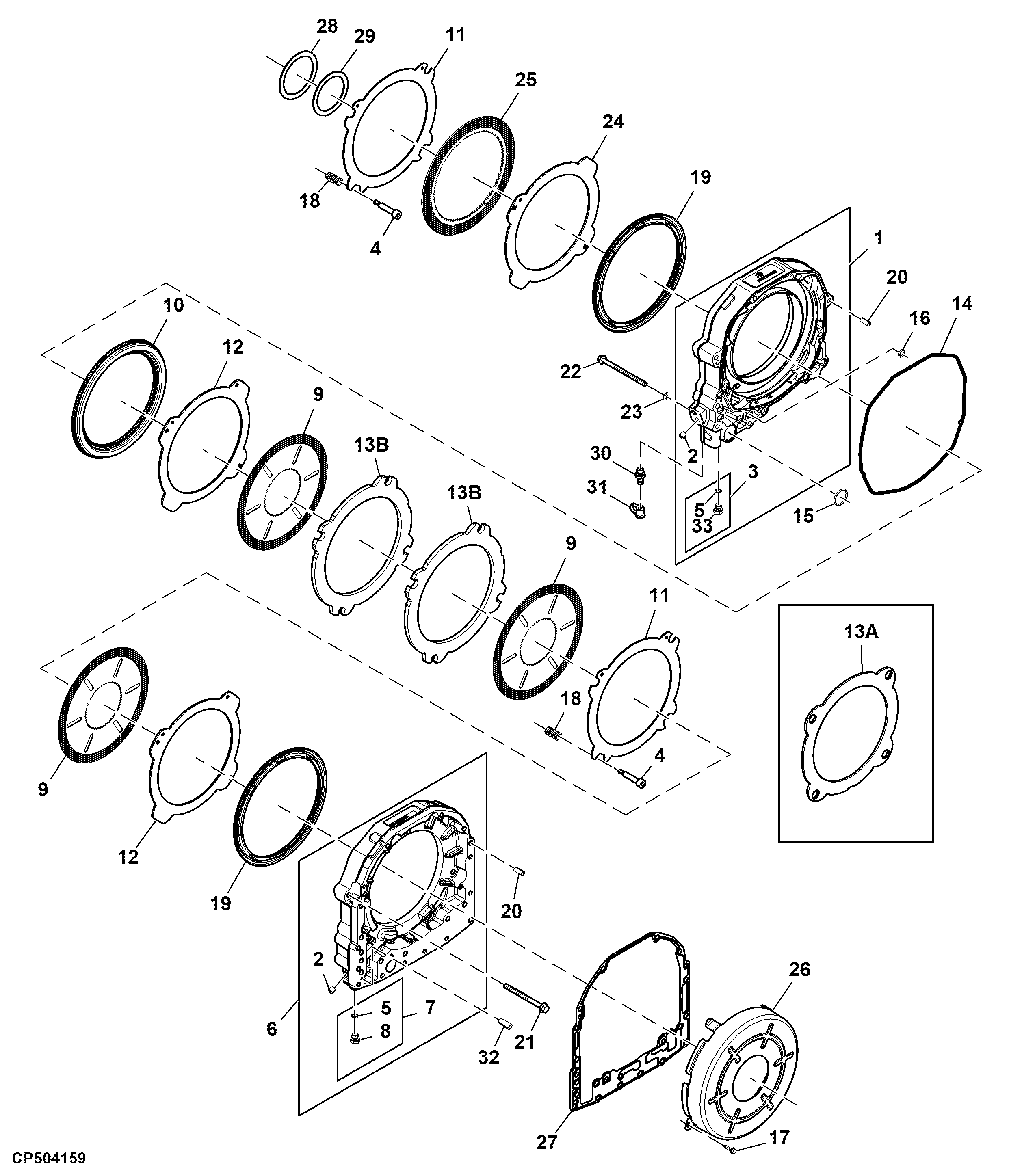

Planetary Brake, PowrQuad™, W/ Mechanical Reverser Control

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE335707	1	Housing	MARKED R335705
2	R121580	3	Pipe Plug	-
3	RE46684	1	Fitting Plug	-
4	R173443	2	Bolt	-
5	51M7041	2	O-Ring	11.300 X 2.200 mm
6	RE335711	1	Housing	MARKED R335710
7	RE221608	1	Drain Plug	-
8	L158343	1	Fitting	-
9	RE273492	3	Disk With Inner Spline	Z = 54, TK = 3 mm
10	R95316	1	Piston	-
11	R216291	2	Clutch Plate	-
12	R216292	2	Clutch Plate	-
14	R188518	1	Packing	-
15	R158523	1	O-Ring	-
16	R158521	8	O-Ring	-
17	R115215	2	Screw	-
18	R101169	8	Spring	-
19	R101214	2	Piston	-
20	L111964	4	Dowel Pin	-
21	19M7944	8	Screw	M10 X 120
22	19M7958	1	Screw	M10 X 150
23	24M7028	1	Washer	10.500 X 20 X 2 mm
24	R216293	1	Clutch Plate	-
25	RE151059	1	Disk With Inner Spline	Z = 87, TK = 5.16 mm
26	R212399	1	Shield	-
27	R321236	1	Gasket	-
28	R87210	1	Thrust Washer	-
29	R105040	1	Thrust Washer	-
30	AL80099	1	Hydr. Quick Coupler Plug	-
31	R77175	1	Cover	-
32	34M5028	1	Spring Pin	5 X 12 mm
33	R107768	1	Drain Plug	-
13A	R337522	2	Clutch Plate	ORDER L225115
13B	L225115	1	Clutch Plate	-

Planetary Brake, PowrQuad™, W/ Mechanical Reverser Control

Нет текстового описания
