Cab Wiring Harness, Rear

Cab Wiring Harness, Rear

Cab Wiring Harness, Rear

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

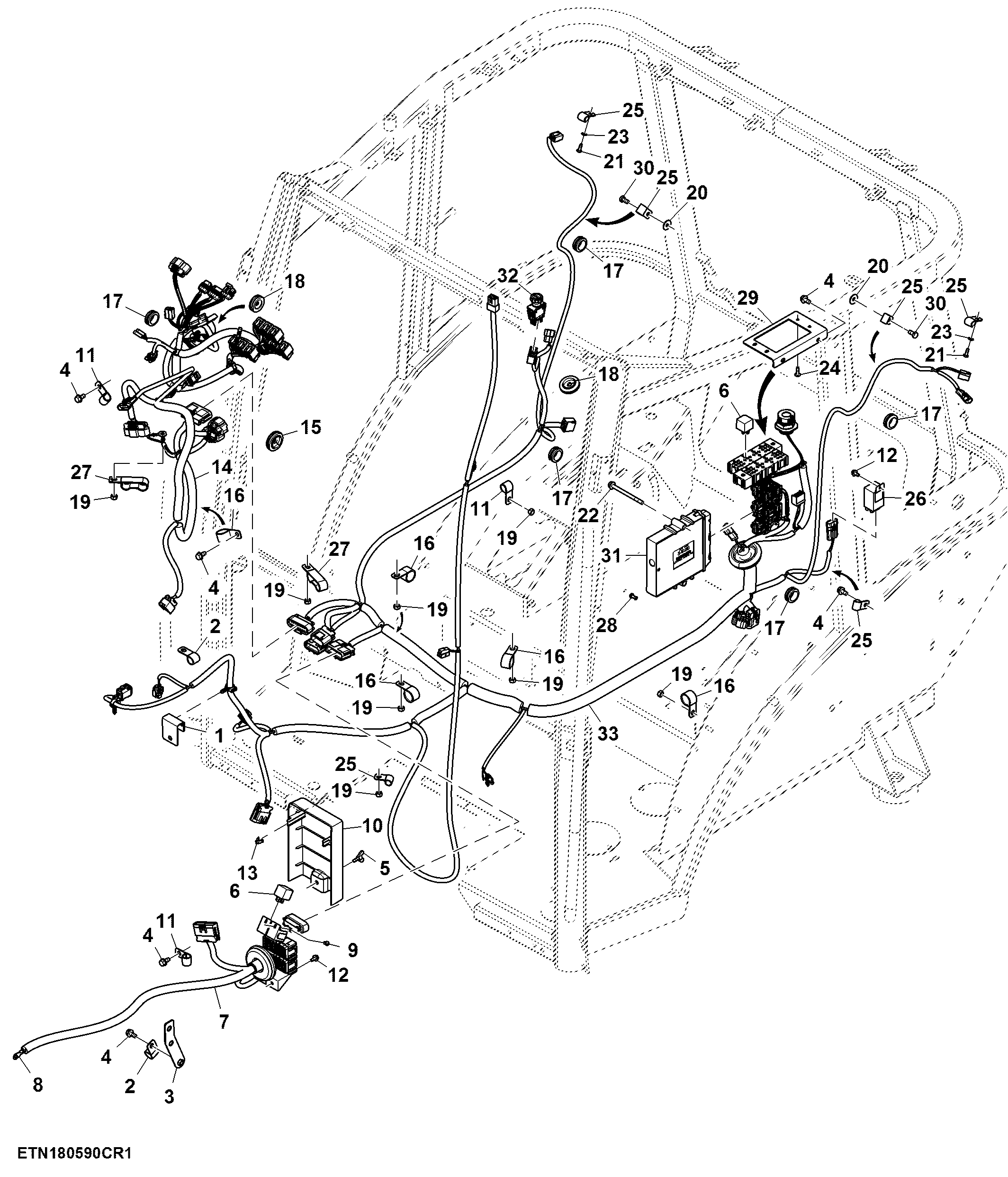

Cab Wiring Harness, Rear

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SU31077	1	Bracket	Fuse Box Harness
2	SU21058	2	Clamp	-
3	SJ15771	1	Bracket	-
4	19M7865	8	Screw	M8 X 16
5	R228791	1	Wing Screw	-
6	RE68327	7	Relay	12 V, Module
7	SJ27983	1	Wiring Harness	Fuse Block
8	57M8900	1	Elec. Connector Terminal	-
9	21M7278	2	Screw	M5 X 10
10	SU28708	1	Cover	-
11	SU21136	5	Clamp	-
12	19M7774	3	Screw	M6 X 12
13	R120160	2	Clip	-
14	SJ32021	1	Wiring Harness	Front Control
15	SU33506	1	Grommet	-
16	SU21059	7	Clamp	-
17	NF100585	5	Grommet	-
18	NF101296	2	Grommet	-
19	14M7273	12	Nut	M8
20	24M7207	2	Washer	8.400 X 24 X 2 mm
21	NF101633	2	Screw	-
22	19M7970	2	Screw	M8 X 100
23	24M7054	2	Washer	6.400 X 12 X 1.600 mm
24	19M8649	2	Screw	M6 X 20
25	SU21019	6	Clamp	-
26	SJ33120	1	Flasher	SUB FOR AL202032
27	SU38340	3	Clamp	-
28	19M7923	2	Cap Screw	M6 X 12
29	SU29914	1	Bracket	Relay
30	19M7162	2	Cap Screw	M8 X 16
31	SJ13216	1	Vehicle Controller	-
32	LVA21437	1	Switch	PTO Pull or PTO Push
33	SJ34210	1	Cab Wiring Harness	-
