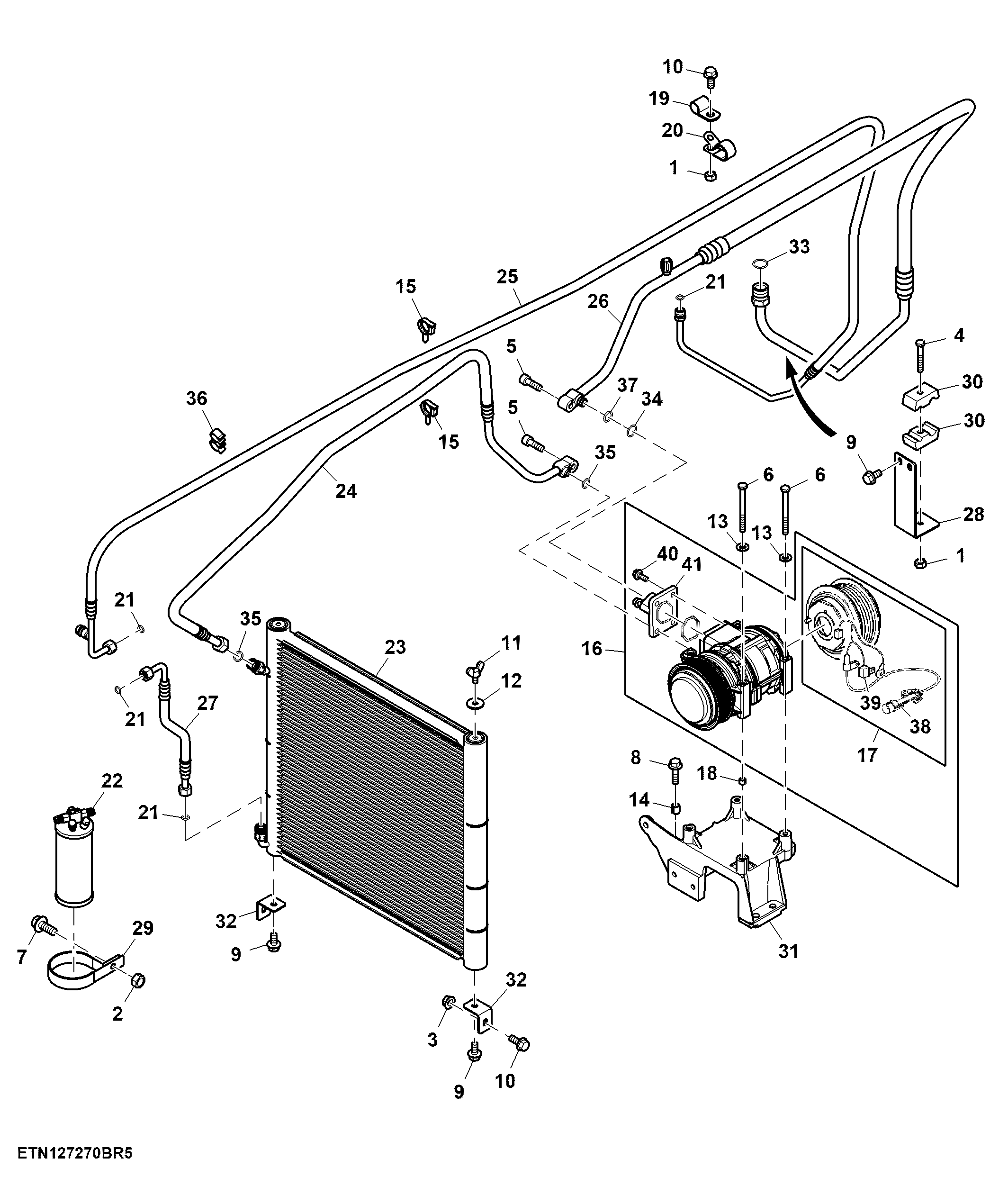

A/C Condenser Unit

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7273	2	Nut	M8
2	14M7274	2	Nut	M10
3	14M7298	1	Flange Nut	M8
4	19M7165	1	Cap Screw	M8 X 55
5	19M7657	4	Screw	M8 X 25
6	19M7691	4	Cap Screw	M8 X 90
7	19M7785	2	Screw	M10 X 25
8	19M7835	2	Screw	M10 X 35
9	19M7865	4	Screw	M8 X 16
10	19M7866	2	Screw	M8 X 20
11	21M7243	2	Wing Screw	M8 X 16
12	24M7024	2	Washer	9 X 28 X 3 mm
13	24M7055	4	Washer	8.400 X 16 X 1.600 mm
14	34M7190	2	Spring Pin	14 X 14 mm
15	57M8908	1	Clip	-
16	AL176858	1	Compressor	INCLUDES AL78494, RE211997 AND (2) 19M7657
17	AL78494	1	Clutch	INCLUDES 57M7267 AND AL78496
18	L115093	2	Spring Pin	-
19	NF101013	1	Clip	-
20	NF101711	1	Hose Clamp	-
21	R10093	4	O-Ring	-
22	SJ15664	1	Receiver-Dryer	-
23	SJ15665	1	Vapor Condenser	-
24	SJ22078	1	Refrigerant Hose	Compressor to Condenser
25	SJ22564	1	Refrigerant Hose	Dryer to Cab
26	SJ22565	1	Refrigerant Hose	Compressor to Cab
27	SJ18721	1	Refrigerant Hose	Dryer to Condenser SUB FOR SJ22566
28	SU30666	1	Bracket	Air Conditioner Pipe
29	SU34030	2	Clamp	-
30	SU34034	2	Bracket	Air Conditioner Mounting
31	SU34834	1	Bracket	Compressor Support
32	SU30847	2	Bracket	Condenser SUB FOR SU39781
33	T143169	1	O-Ring	-
34	R33259	1	O-Ring	-
35	R113050	2	O-Ring	-
36	R215302	3	Clip	-
37	L114670	1	O-Ring	-
38	57M7267	1	Elec. Connector Housing	-
39	AL78496	1	Diode	-
40	19M7660	4	Screw	M8 X 20
41	RE211997	1	Manifold	INCLUDES (4) 19M7660
