Открытый узел

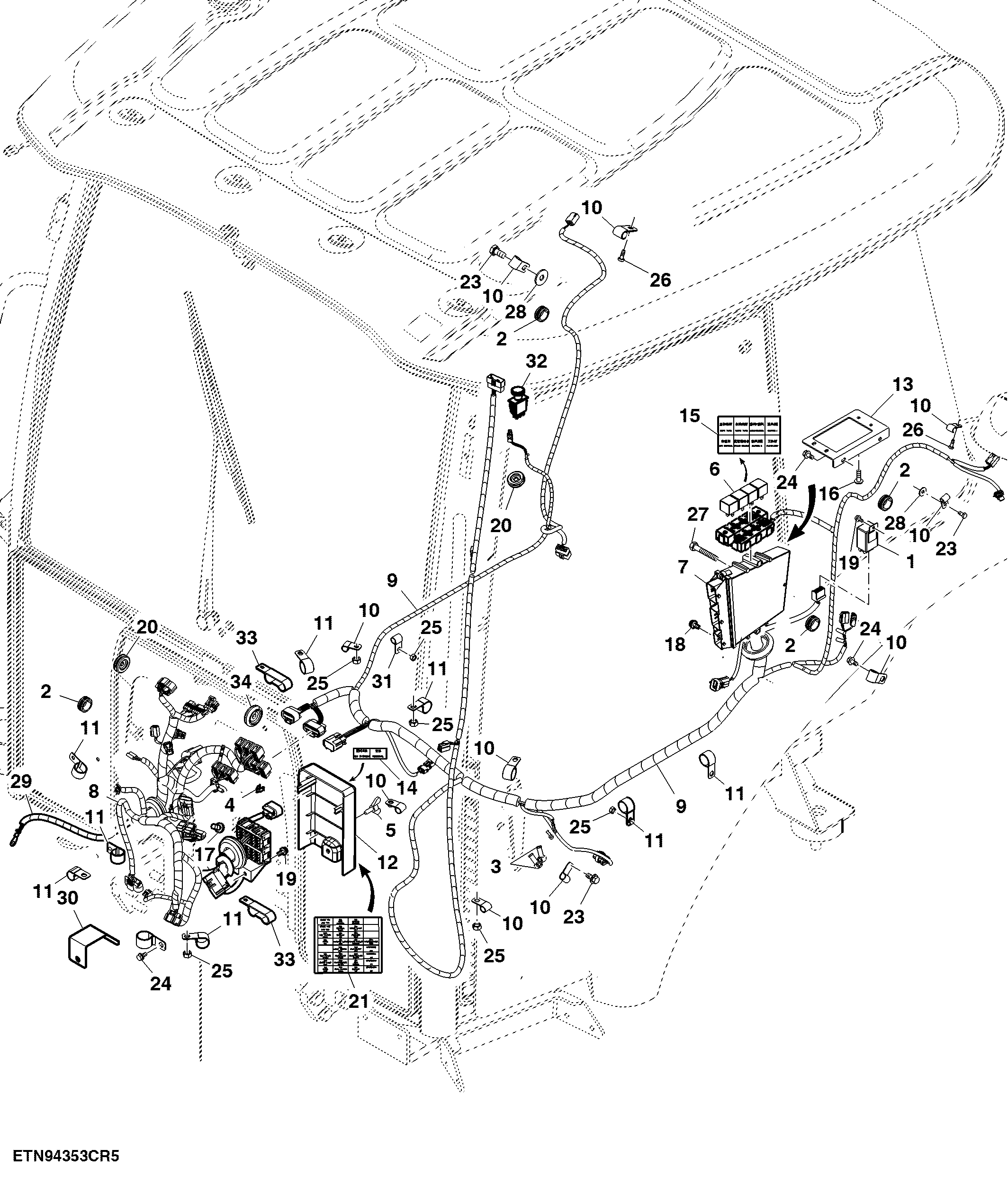

Cab Wiring Harness, W/ HVAC, W/ Wet Clutch

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL202032	1	Flasher	-
2	NF100585	5	Grommet	-
3	NF101708	1	Boot	-
4	R120160	2	Clip	-
5	R228791	1	Wing Screw	-
6	RE68327	10	Relay	-
7	SJ13216	1	Vehicle Controller	-
8	SJ18521	1	Cab Wiring Harness	(PTE, Front Control)
9	SJ18523	1	Cab Wiring Harness	(PTE, Rear)
10	SU21019	5	Clamp	-
11	SU21059	7	Clamp	-
12	SU28708	1	Cover	-
13	SU29914	1	Bracket	-
14	SU35007	1	Label	-
15	SU33745	1	Label	-
16	19M8649	2	Screw	M6 X 20
17	21M7278	2	Screw	M5 X 10
18	19M7923	2	Cap Screw	M6 X 12
19	19M7774	3	Screw	M6 X 12
20	NF101296	2	Grommet	-
21	SU33743	1	Label	-
22	24M7054	2	Washer	6.400 X 12 X 1.600 mm
23	19M7162	2	Cap Screw	M8 X 16
24	19M7865	7	Screw	M8 X 16
25	14M7273	11	Nut	M8
26	NF101633	2	Screw	-
27	19M7970	2	Screw	M8 X 100
28	24M7207	2	Washer	8.400 X 24 X 2 mm
29	SJ22057	1	Cab Wiring Harness	(PTE, Fuse) SUB FOR SJ18522
30	SU37257	1	Bracket	-
31	SU21136	5	Clamp	-
32	AM118802	1	Switch	-
33	SU38340	4	Clamp	SUB FOR SU22713
34	SU33506	1	Grommet	-

Cab Wiring Harness, W/ HVAC, W/ Wet Clutch
