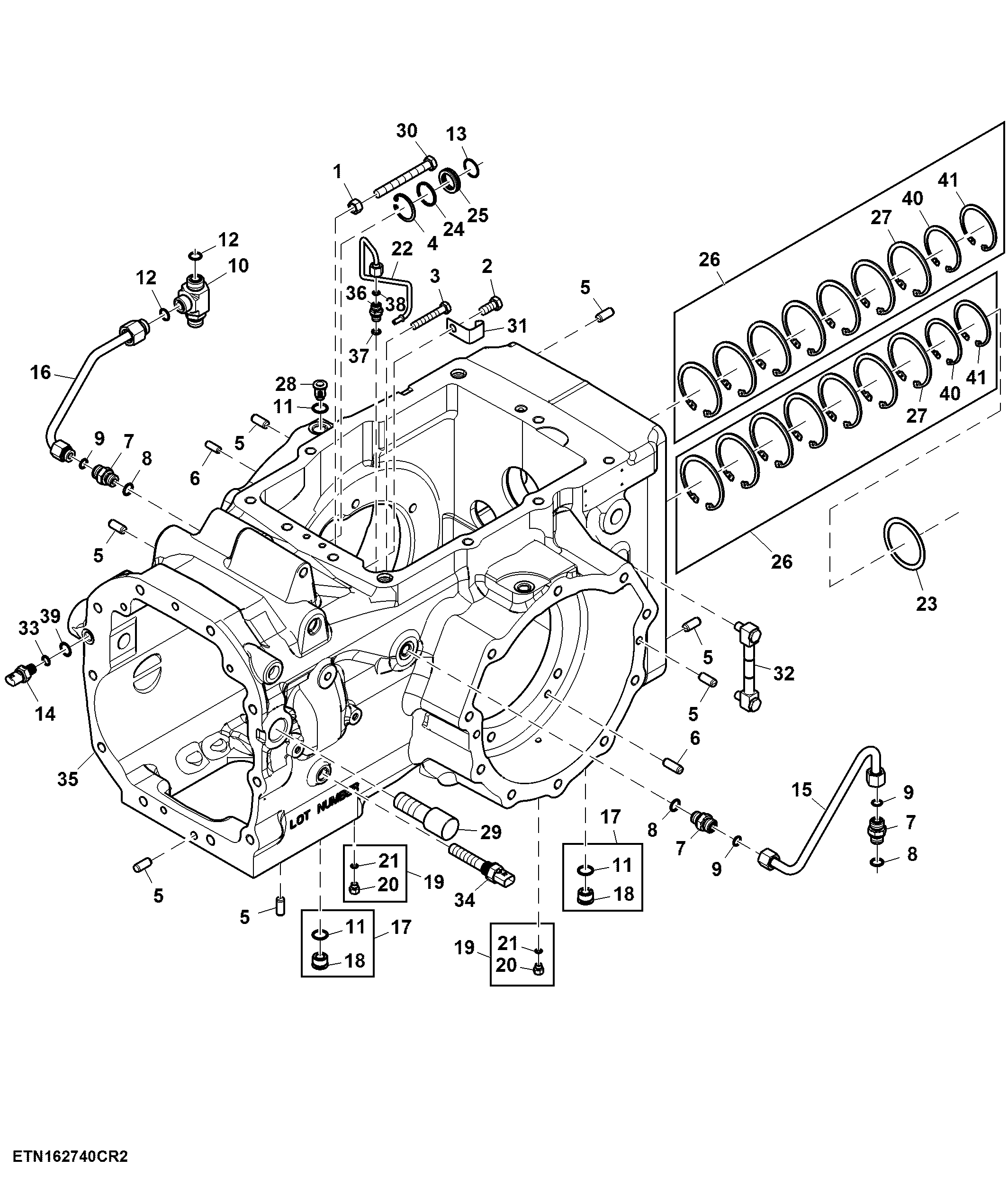

Transmission Housing, Dry Clutch, W/ Ground Speed Sensor

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7275	1	Nut	M12
2	19M7872	1	Cap Screw	M12 X 25
3	19M8498	5	Cap Screw	M10 X 65
4	40M7225	1	Snap Ring	-
5	44M7060	10	Pin	12 X 24 mm
6	44M7092	2	Dowel Pin	-
7	38H5003	3	Adapter Fitting	-
8	51M7043	3	O-Ring	15.300 X 2.200 mm
9	T77857	3	O-Ring	-
10	38H5030	1	Tee Fitting	-
11	51M7045	3	O-Ring	19.300 X 2.200 mm
12	T77932	2	O-Ring	-
13	B15646	1	O-Ring	-
14	RE12411	1	Switch	Neutral
15	RE171168	1	Oil Line	LH
16	RE171169	1	Oil Line	RH
17	RE221098	2	Drain Plug	-
18	RE225643	2	Drain Plug	-
19	RE229293	2	Fitting Plug	-
20	R229294	2	Fitting Plug	-
21	R26287	2	O-Ring	-
22	SJ16097	1	Oil Tube	Third Stage Supply Line
23	SU30403	1	Washer	-
24	YZ250161	1	Seal	-
25	YZ90271	1	Piston	-
26	YZ90707	2	Snap Ring	-
27	40M1872	2	Snap Ring	-
28	YZ90793	1	Pressure Relief Valve	-
29	YZ90820	1	Pin Fastener	-
30	YZ90863	1	Cap Screw	-
31	YZ91807	1	Clamp	-
32	RE187450	1	Gauge	-
33	R26448	1	O-Ring	-
34	RE330849	1	Sensor	LGTH = 85.00 mm
35	SU48412	1	Transmission	-
36	38H5001	1	Adapter Fitting	-
37	51M7040	1	O-Ring	9.300 X 2.200 mm
38	T77814	1	O-Ring	-
39	SU54779	1	Shim	TK = 0.25 mm
40	YZ90260	2	Snap Ring	ORDER YZ90707
41	YZ90261	2	Snap Ring	ORDER YZ90707

Transmission Housing, Dry Clutch, W/ Ground Speed Sensor
