Cab Wiring Harness, PowerTech™ Mechanical, Wet Clutch

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SU21058	2	Clamp	-
2	SU31077	1	Bracket	Fuse Box Harness
3	NF101708	2	Boot	-
4	R215302	1	Clip	-
5	SU21059	6	Clamp	-
6	RE68327	10	Relay	12 V, Module
7	SU33506	1	Grommet	-
8	R120160	2	Clip	-
9	NF101296	1	Grommet	-
10	SJ32029	1	Cab Wiring Harness	Front
11	NF100585	5	Grommet	-
12	R228791	1	Wing Screw	-
13	19M7865	7	Screw	M8 X 16
14	SJ31491	1	Cab Wiring Harness	Cab Fuse INCLUDES (5) 57M8163, 57M7688, (8) 57M7689, (5) 57M7690, (7) 57M7691 AND (3) RE180265
15	21M7278	2	Screw	M5 X 10
16	19M7774	3	Screw	M6 X 12
17	SU28708	1	Cover	Load Center
18	NF101633	2	Screw	-
19	SJ34205	1	Cab Wiring Harness	Rear SUB FOR SJ32032
20	19M8649	2	Screw	M6 X 20
21	19M7923	2	Cap Screw	M6 X 12
22	SU38340	3	Clamp	-
23	14M7273	11	Nut	M8
24	SU29914	1	Bracket	Relay
25	SJ13216	1	Vehicle Controller	Electronic Control Unit
26	24M7207	2	Washer	8.400 X 24 X 2 mm
27	SJ33120	1	Flasher	SUB FOR AL202032
28	SU21019	9	Clamp	-
29	19M7162	2	Cap Screw	M8 X 16
30	19M8397	2	Cap Screw	M8 X 50
31	LVA21437	1	Switch	12 V, PTO Pull or PTO Push
32	SU51279	1	Grommet	-
33	R44302	3	Tie Band	-
34	RE180265	3	Diode	-
35	57M7689	8	Fuse	10 A
35	57M7690	5	Fuse	15 A
35	57M7691	7	Fuse	20 A
35	57M8163	5	Fuse	30 A
35	57M7688	1	Fuse	5 A

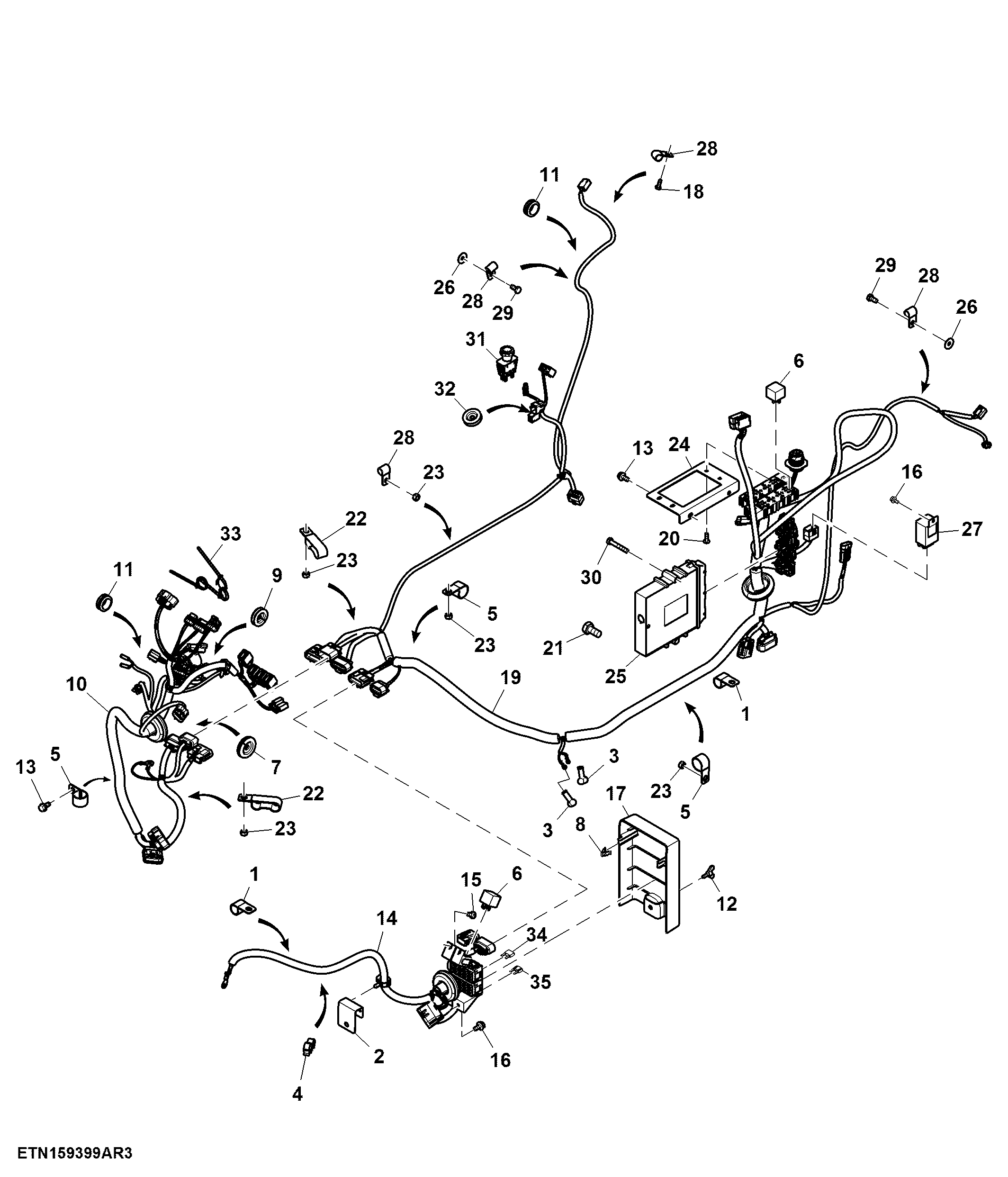

Cab Wiring Harness, PowerTech™ Mechanical, Wet Clutch
