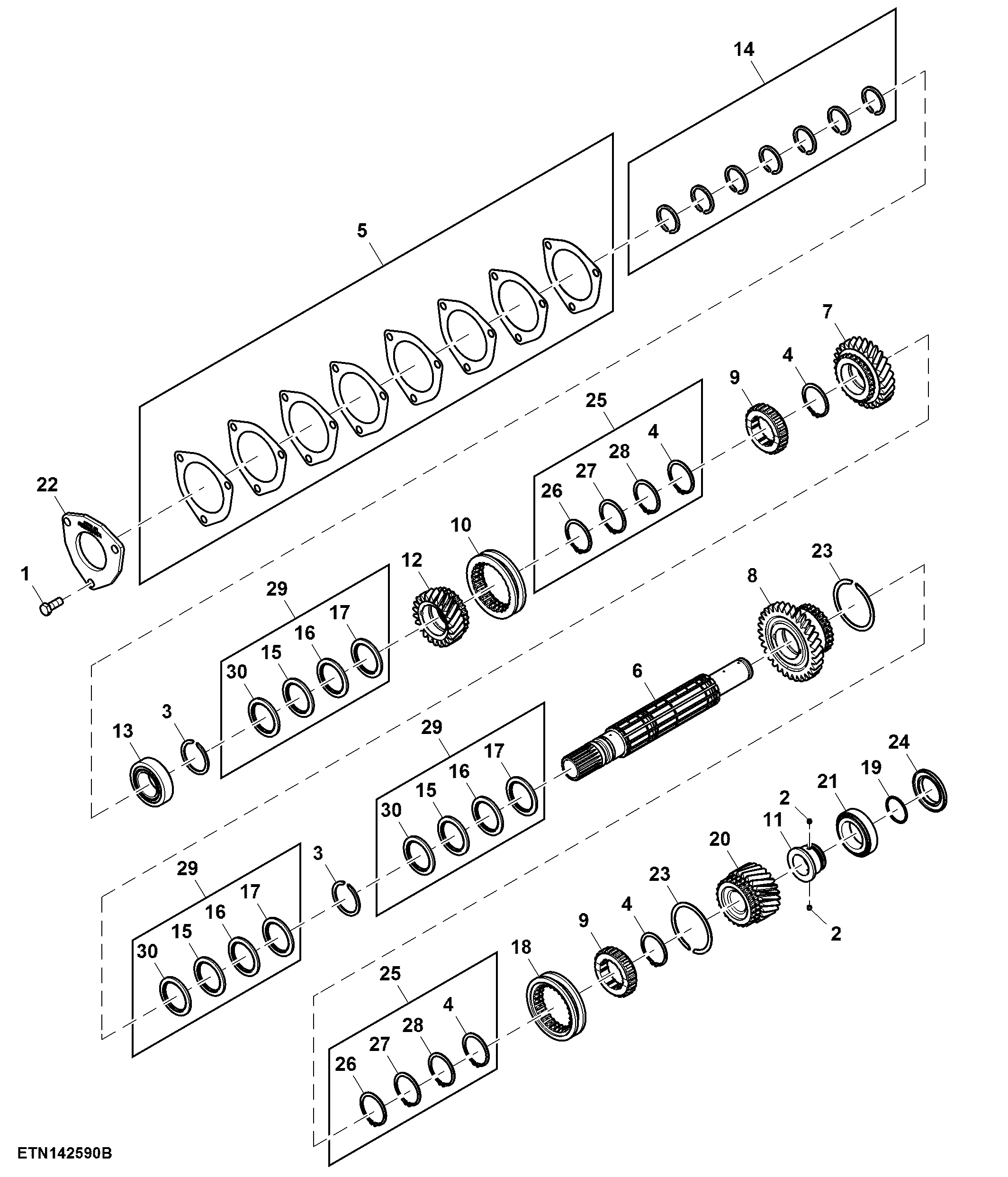

Drive Shaft, First Stage, Collar Shift Transmission

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M8011	3	Cap Screw	M12 X 30
2	22M7079	2	Set Screw	M6 X 6
3	L170237	2	Ring	-
4	L76923	4	Snap Ring	-
5	RE235640	1	Shim Kit	Pack
6	SU28975	1	Shaft	Z = 13 / 21, LGTH = 408.75 mm
7	SU28977	1	Helical Gear	Z = 27
8	SU28978	1	Helical Gear	Z = 32
9	SU28980	2	Hub	Z = 26
10	SU29313	1	Shift Collar	Z = 26
11	SU29779	1	Sleeve	-
12	SU34234	1	Helical Gear	Z = 22
13	YZ90081	1	Tapered Roller Bearing	-
14	YZ90882	1	Snap Ring	Pack
15	L75917	3	Thrust Washer	-
16	L76821	3	Thrust Washer	-
17	L76822	3	Thrust Washer	-
18	YZ91301	1	Shift Collar	Z = 26
19	P50635	1	O-Ring	-
20	SU43251	1	Helical Gear	Z = 24
21	YZ90695	1	Tapered Roller Bearing	-
22	YZ90883	1	Bearing Cap	-
23	YZ90985	2	Snap Ring	-
24	YZ90988	1	Seal	-
25	YZ91174	2	Snap Ring	Pack
26	L75904	2	Ring	-
27	L75905	2	Snap Ring	-
28	L75906	2	Snap Ring	-
29	YZ91175	3	Thrust Washer	Pack
30	L113339	3	Thrust Washer	-

Drive Shaft, First Stage, Collar Shift Transmission
