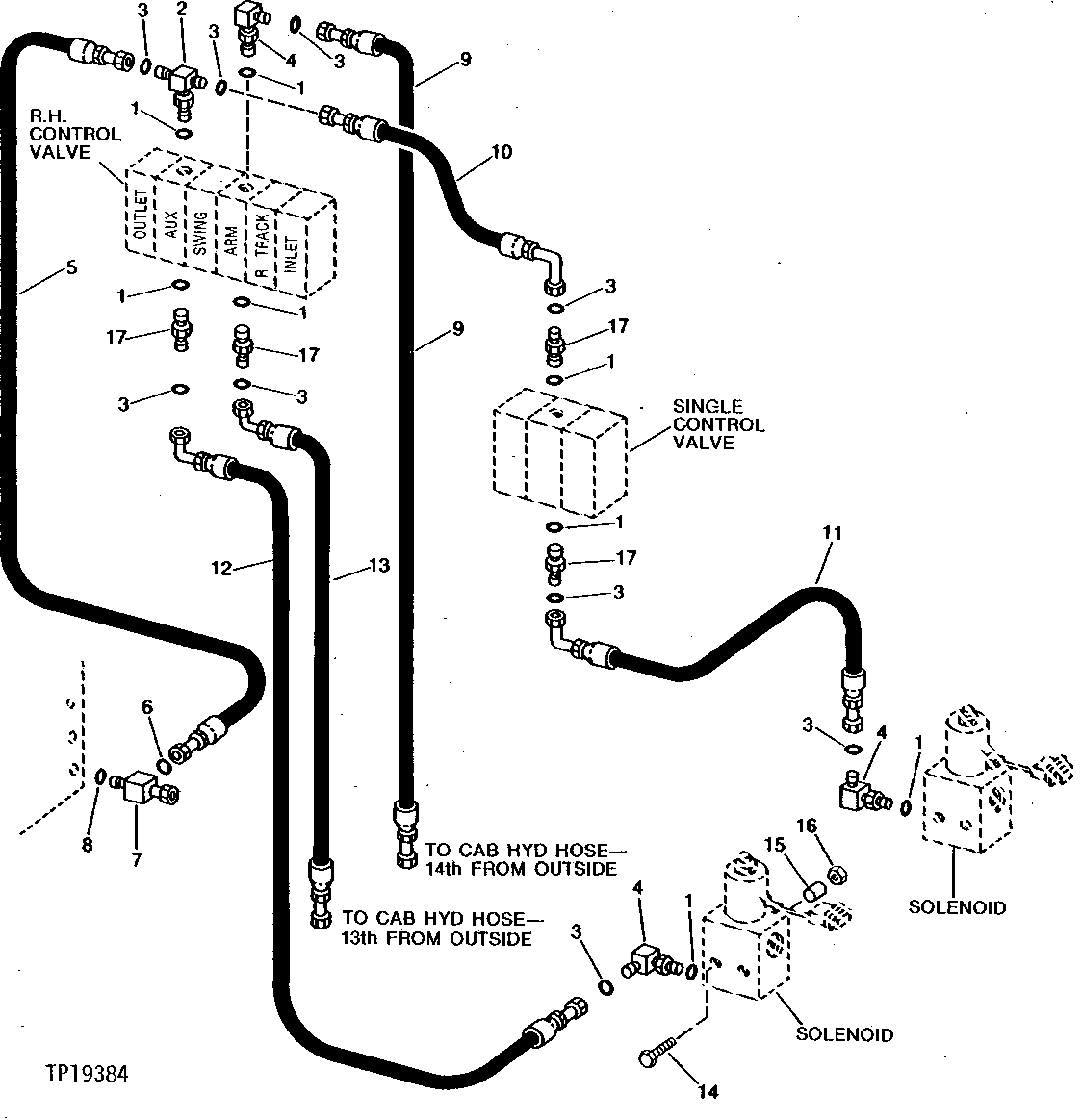

PILOT CONTROL CIRCUIT (REMOTE CONTROL FOR SAW) [02D05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T70177	8	O-Ring	-
2	38H1016	1	Tee Fitting	-
3	T77613	8	O-Ring	-
4	38H1004	3	Elbow Fitting	-
5	AT83753	1	Hydraulic Hose	13/16" X 1 155 MM (45-1/2") X 11/16"
6	T77857	1	O-Ring	-
7	38H1031	1	Tee Fitting	-
8	R29936	1	O-Ring	-
9	AT79572	1	HYDRAULIC HOSE - FABRICATE	11/16" X 1 956 MM (77") X 11/16"
10	AT81931	1	Hydraulic Hose	11/16" X 515 MM (20-1/4") X 11/16", (SUB FOR AT83751)
11	AT79763	1	HYDRAULIC HOSE - FABRICATE	11/16" X 1 440 MM (56-3/4") X 11/16"
12	AT79775	1	HYDRAULIC HOSE - FABRICATE	11/16" X 1 746 MM (68-3/4") X 11/16", (SUB FOR AT79574)
13	AT79576	1	Hydraulic Hose	11/16" X 1 956 MM (77") X 11/16"
14	19M7810	4	Screw	M10 X 80
15	28H1517	4	Washer	0.493" X 0.675" X 1/4"
16	14M7296	4	Flange Nut	M10
17	38H1160	4	Adapter Fitting	-

PILOT CONTROL CIRCUIT (REMOTE CONTROL FOR SAW) [02D05]
