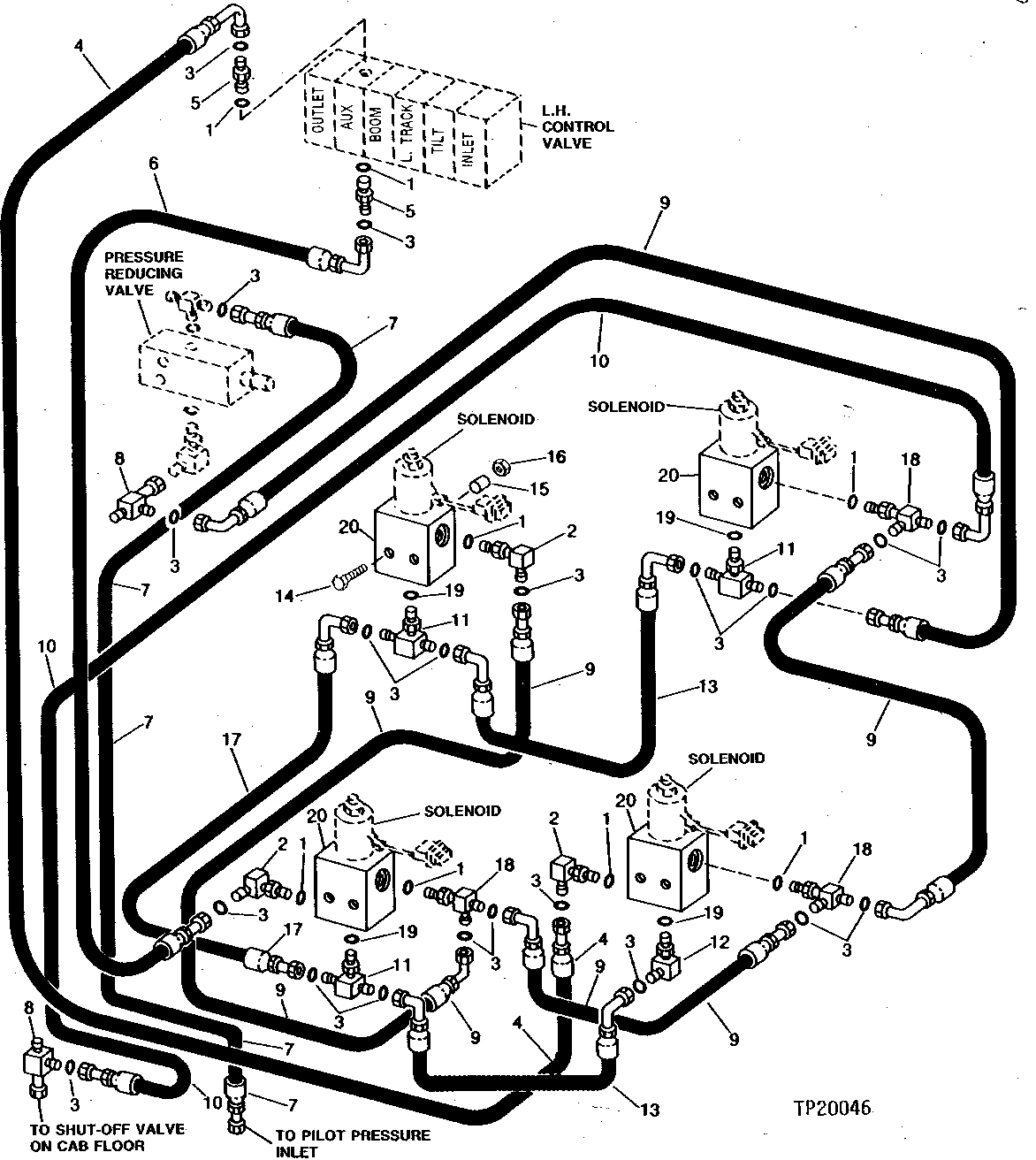

PILOT CONTROL CIRCUIT (FOUR-SOLENOID) [02C20]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T70177	8	O-Ring	-
2	38H1004	3	Elbow Fitting	-
3	T77613	21	O-Ring	-
4	AT79775	1	HYDRAULIC HOSE - FABRICATE	11/16" X 1 746 MM (68-3/4") X 11/16", (SUB FOR AT79574)
5	T103988	2	ADAPTER FITTING	-
6	AT79763	1	HYDRAULIC HOSE - FABRICATE	11/16" X 1 440 MM (56-3/4") X 11/16"
7	AT79569	1	HYDRAULIC HOSE - FABRICATE	11/16" X 838 MM (33") X 11/16"
8	38H1030	2	Tee Fitting	-
9	AT81931	4	Hydraulic Hose	11/16" X 515 MM (20-1/4") X 11/16", (SUB FOR AT83751)
10	AT81882	1	HYDRAULIC HOSE	11/16" X 1 321 MM (52") X 11/16"
11	38H1054	3	Tee Fitting	-
12	38H1010	1	Elbow Fitting	-
13	AT83737	2	HYDRAULIC HOSE - FABRICATE	11/16" X 390 MM (15-1/4") X 11/16"
14	19M7810	8	Screw	M10 X 80
15	28H1517	8	Washer	0.493" X 0.675" X 1/4"
16	14M7296	8	Flange Nut	M10
17	AT79567	1	HYDRAULIC HOSE - FABRICATE	11/16" X 290 MM (11-1/2") X 11/16"
18	38H1023	3	Tee Fitting	-
19	R47150	4	O-Ring	-
20	T107202	4	HOUSING	(SUB FOR T78580)

PILOT CONTROL CIRCUIT (FOUR-SOLENOID) [02C20]
