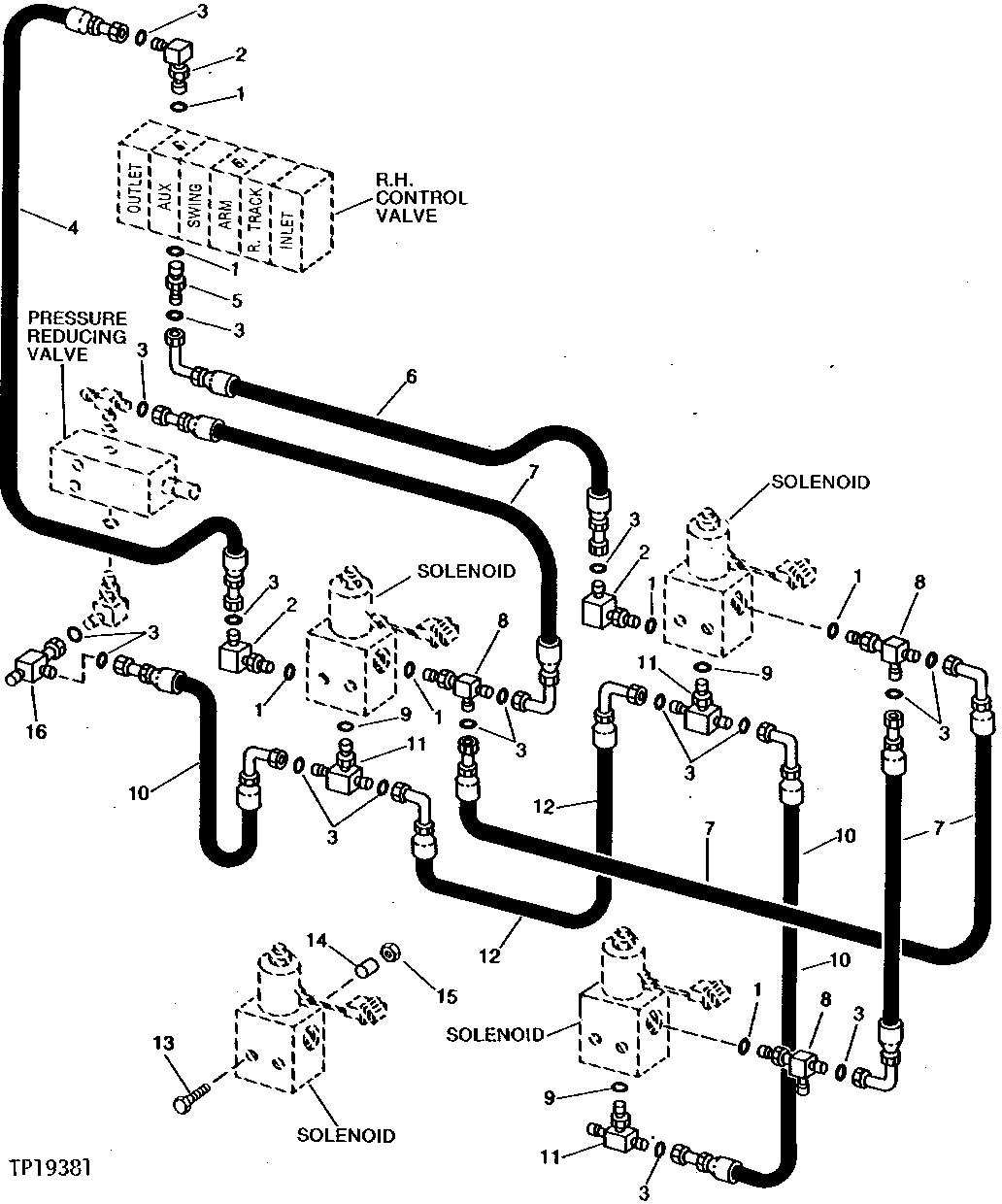

PILOT CONTROL CIRCUIT (AUXILIARY CONTROLS) [02C24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T70177	7	O-Ring	-
2	38H1004	3	Elbow Fitting	-
3	T77613	17	O-Ring	-
4	AT79572	1	HYDRAULIC HOSE - FABRICATE	11/16" X 1 956 MM (77") X 11/16"
5	38H1160	1	Adapter Fitting	-
6	AT79775	1	HYDRAULIC HOSE - FABRICATE	11/16" X 1 746 MM (68-3/4") X 11/16", (SUB FOR AT79574)
7	AT81931	3	Hydraulic Hose	11/16" X 515 MM (20-1/4") X 11/16", (SUB FOR AT83751)
8	38H1023	3	Tee Fitting	-
9	R47150	3	O-Ring	-
10	AT79567	2	HYDRAULIC HOSE - FABRICATE	11/16" X 290 MM (11-1/2") X 11/16"
11	38H1054	3	Tee Fitting	-
12	AT83737	1	HYDRAULIC HOSE - FABRICATE	11/16" X 390 MM (15-1/4") X 11/16"
13	19M7810	8	Screw	M10 X 80
14	28H1517	8	Washer	0.493" X 0.675" X 1/4"
15	14M7296	8	Flange Nut	M10
16	38H1030	1	Tee Fitting	-

PILOT CONTROL CIRCUIT (AUXILIARY CONTROLS) [02C24]
