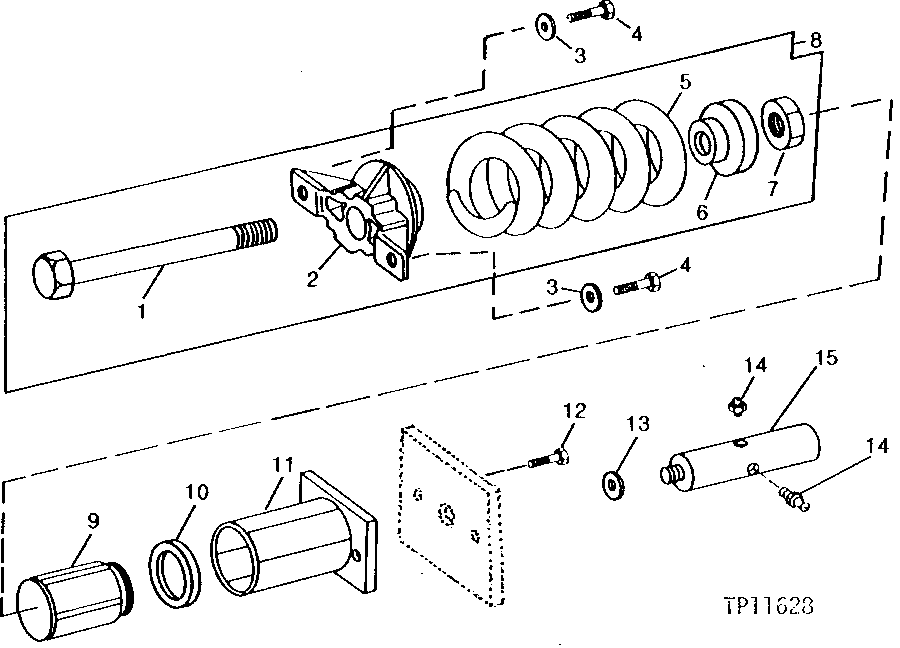

ADJUSTING CYLINDER AND IDLER SPRING ASSEMBLY [01A24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T123101	1	BOLT	(USE WITH AT125807)
1	T119925	1	BOLT	(SUB FOR T42679) (USE WITH AT47056)
2	T42678	1	YOKE	-
3	24M1589	2	WASHER	17 X 30 X 3 MM 5/8"
4	19M7489	2	Cap Screw	M16 X 45
5	T119926	1	EXTENSION SPRING	(SUB FOR T44023)
6	T42680	1	CAP	(USE WITH AT47056)
6	T123102	1	CAP	(USE WITH AT125807)
7	T42682	1	NUT	(USE WITH AT47056)
7	T124145	1	NUT	(USE WITH AT125807)
8	-	1	Part 11	( AT47056 NO LONGER AVAILABLE) (SUB AT125807 IF AVAILABLE)
9	T82904	1	PISTON	(SUB FOR T42673, THIS APPLICATION)
10	T42674	1	SEAL	(USE IF AVAILABLE) (SUB T165540)
10	T165540	1	SEAL	-
11	T82905	1	BARREL	(SUB FOR T42672, THIS APPLICATION)
12	19M7303	2	Cap Screw	M12 X 45
13	AT48016	1	Seal	-
14	JD7797	1	Lubrication Fitting	STRAIGHT, 1/4"
15	AT48017	1	VALVE	TRACK RELIEF
16	N10145	1	Fitting Plug	-

ADJUSTING CYLINDER AND IDLER SPRING ASSEMBLY [01A24]
