TREE SHEAR FRAME [02I08]

TREE SHEAR FRAME [02I08]

TREE SHEAR FRAME [02I08]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

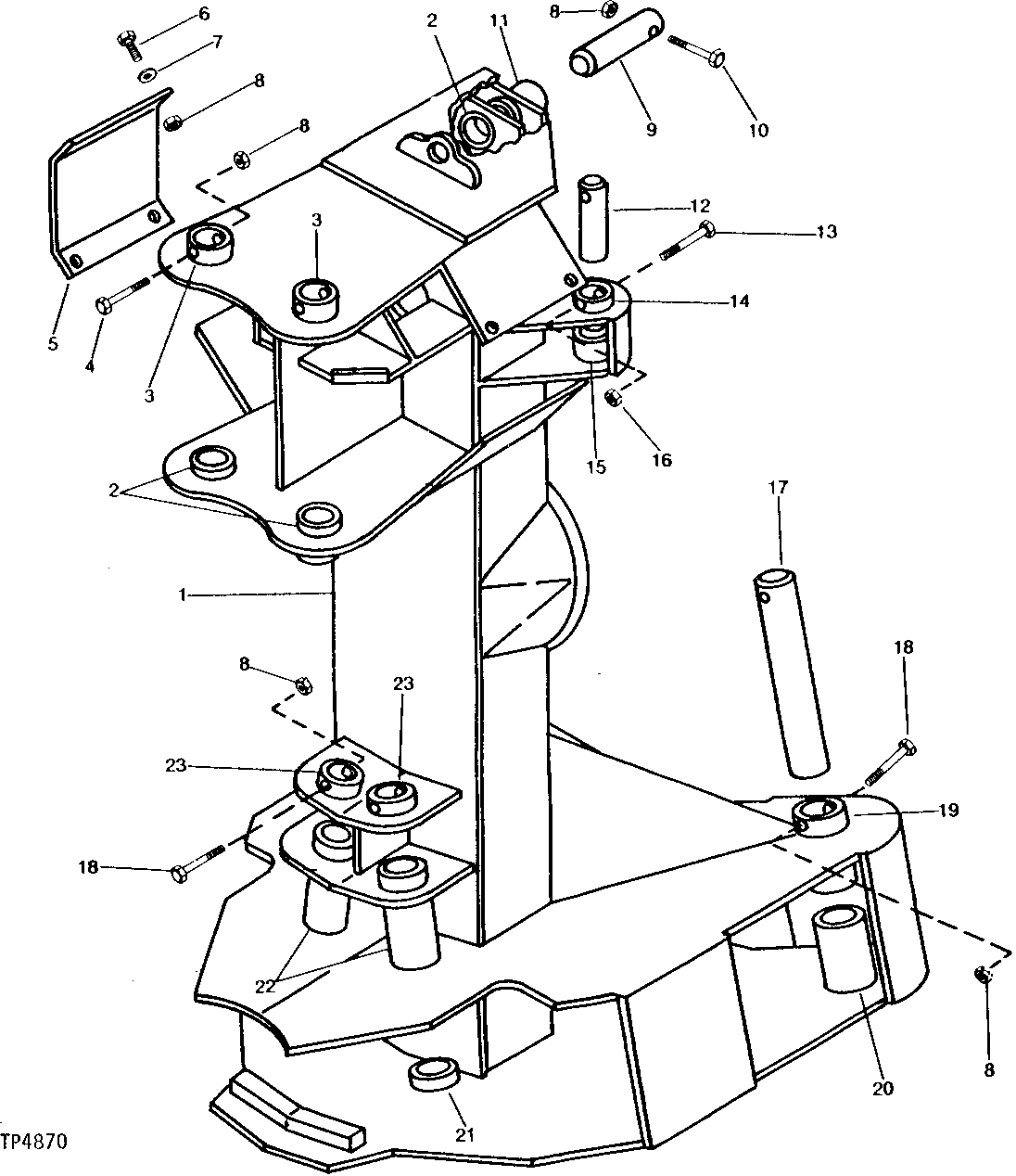

TREE SHEAR FRAME [02I08]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H-0860-01-M	1	FRAME	(B)
2	H-0816-03-M	3	BUSHING	(B)
3	H-0817-04-M	2	BUSHING	(B)
4	19H1781	2	CAP SCREW	1/2" X 3-1/2", FEDALLOY
5	H-0860-06-M	2	SHIELD	(B)
6	19H2993	8	Cap Screw	1/2" X 1-1/2", FEDALLOY
7	12H301	8	Lock Washer	1/2"
8	14H1040	15	Nut	1/2", (SUB FOR 14H809)
9	H-0958-02-M	1	PIN FASTENER	(B)
10	19H3550	1	Cap Screw	1/2" X 4", FEDALLOY
11	H-0821-04-M	1	BUSHING	(B)
12	H-0142-35-M	2	PIN FASTENER	(B)
13	19H2458	2	Cap Screw	3/8" X 3", FEDALLOY
14	H-0821-01-M	2	BUSHING	(B)
15	H-0816-02-M	2	BUSHING	(B)
16	14H812	2	NUT	3/8"
17	H-0142-33-M	2	PIN FASTENER	(B)
18	19H3544	4	Cap Screw	1/2" X 4-1/2", FEDALLOY
19	H-0829-01-M	2	BUSHING	(B)
20	H-0828-04-M	2	BUSHING	(B)
21	H-0824-16-M	2	BUSHING	(B)
22	H-0836-07-M	2	BUSHING	(B)
23	H-0821-64-M	2	BUSHING	(B)
