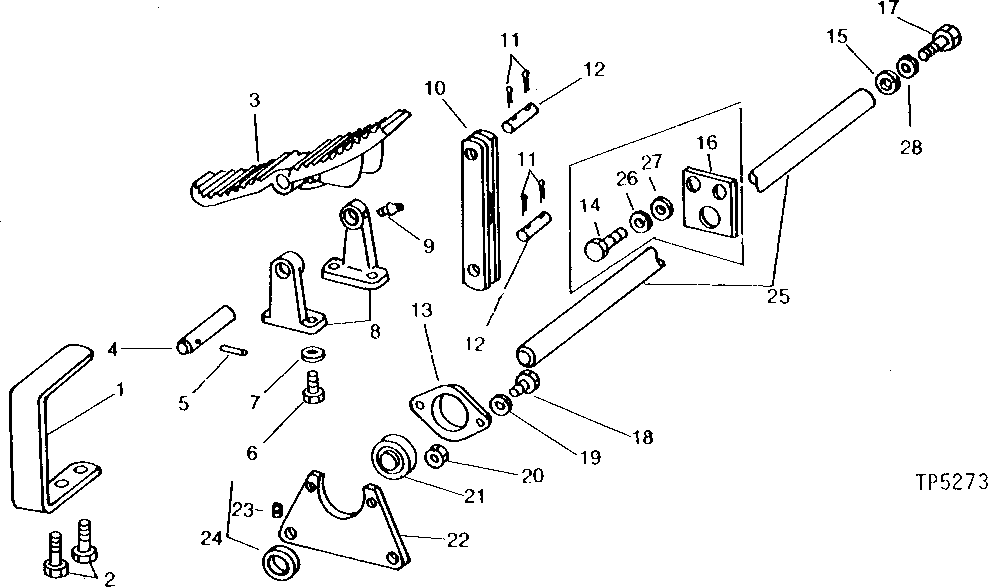

OPERATING CONTROL PEDALS (SERIAL NO. -403525) [02C12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T45159	1	BRACKET	TRAVEL PEDAL
2	19H2898	4	Cap Screw	1/2" X 1-1/4"
3	T35284	2	PEDAL	-
4	U45633	2	PIN FASTENER	PEDAL
5	34H284	2	Spring Pin	3/16" X 1-1/4"
6	19H1948	8	Cap Screw	1/4" X 3/4"
7	24H1821	8	Washer	9/32" X 47/64" X 1/16"
8	U45634	4	SUPPORT	-
9	JD7806	2	Lubrication Fitting	-
10	T61265	2	LINK	-
11	11M7015	8	Cotter Pin	3.200 X 25 MM
12	U46245	4	PIN FASTENER	LINKAGE
13	L2287C	12	Pressed Flanged Housing	-
14	19H1815	2	Cap Screw	1/2" X 1-1/4"
15	24H1788	4	WASHER	17/32" X 1-1/8" X 0.060"
16	U46379	1	SUPPORT	PIVOT PIN
17	19H2880	2	CAP SCREW	1/2" X 1-3/4"
18	03H1709	12	Bolt	5/16" X 1", CARRIAGE
19	12H303	12	Lock Washer	5/16"
20	14H785	12	Nut	5/16"
21	JD8555	6	BALL BEARING	FLANGETTE
22	U46252	6	LINK	CONTROL
23	E18630	1	SET SCREW	-
24	JD8554	6	Eccentric Locking Collar	-
25	U45628	1	PIN	LEVER
26	12H301	2	Lock Washer	1/2"
27	24H1788	2	WASHER	17/32" X 1-1/8" X 0.060"
28	12H301	2	Lock Washer	1/2"

OPERATING CONTROL PEDALS (SERIAL NO. -403525) [02C12]

Нет текстового описания
