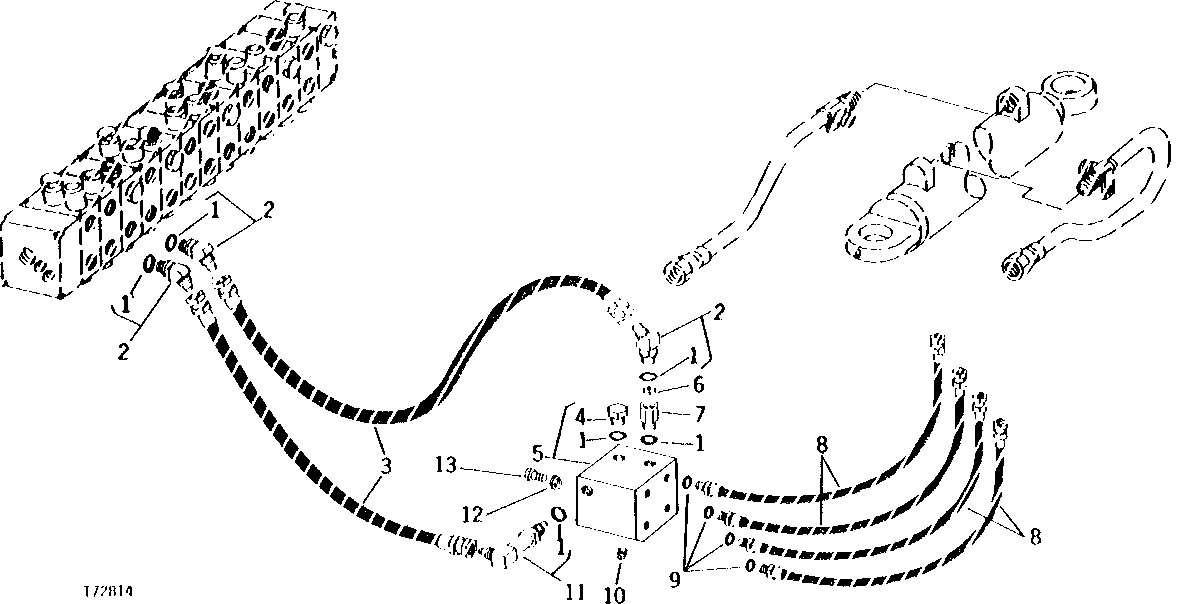

CONTROL VALVE TO BOOM CYLINDER HYDRAULICS [02H24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R29936	6	O-Ring	-
2	AU43288	3	ELBOW FITTING	45°
3	AT34207	2	HYDRAULIC HOSE - FABRICATE	1 118 MM LONG (1" X 44")
4	R36636	1	Drain Plug	-
5	AU43299	1	MANIFOLD	-
6	T34502	1	ORIFICE	-
7	U46412	1	FITTING	-
8	AT36256	4	HYDRAULIC HOSE - FABRICATE	845 MM LONG (3/4" X 33-1/4")
9	U12547	4	O-Ring	(SUB FOR (4) F3171R)
10	U44036	1	PIPE PLUG	-
11	AU43453	1	ELBOW FITTING	90°
12	12H301	2	Lock Washer	1/2"
13	19H2472	2	Cap Screw	1/2" X 1"

CONTROL VALVE TO BOOM CYLINDER HYDRAULICS [02H24]
