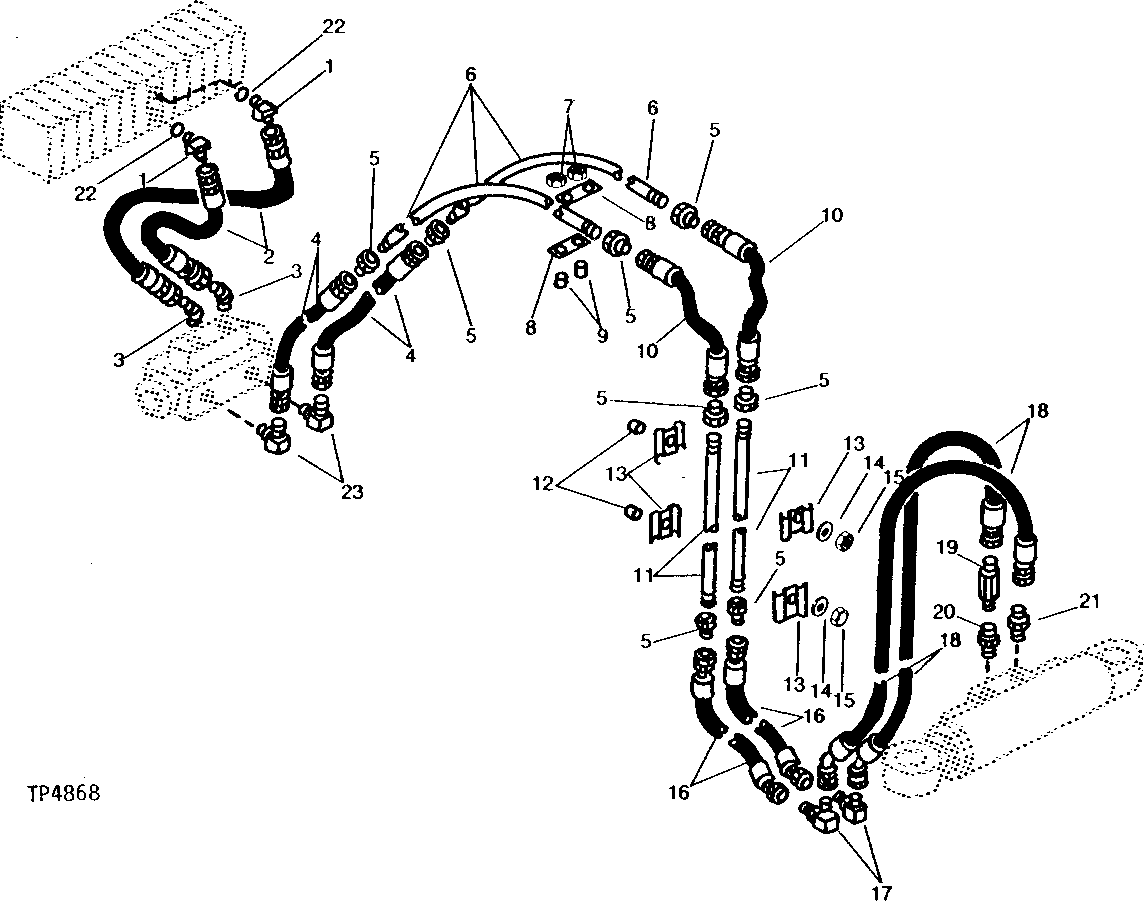

CONTROL VALVE SELECTOR TO GRAPPLE HYDRAULIC CIRCUIT [02K03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AU43288	2	ELBOW FITTING	45°
2	H-1122-03-M	2	HOSE	(B) 1 092 MM (1" X 43")
3	H-7060-61-A	2	ELBOW FITTING	(B) 45°
4	H-1182-07-M	2	HOSE	(B) 1 727 MM (112" X 68")
5	H-7051-50-A	8	ADAPTER	(B) REDUCER
6	H-0803-68-M	2	TUBE	(B)
7	H-6070-65-A	12	NUT	(B) 3/8"
8	H-0803-75-M	12	CLAMP	(B)
9	H-0803-76-M	12	SPACER	(B)
10	H-1213-25-M	2	HOSE	(B) 1 981 MM (1/2" X 78")
11	H-0803-69-M	2	TUBE	(B) 1 651 MM (1/2" X 65")
12	H-0803-76-M	2	SPACER	(B) 1/2" X 1"
13	H-0803-77-M	4	CLAMP	(B)
14	H-6073-45-A	2	LOCK WASHER	(B) 3/8"
15	H-6070-65-A	2	NUT	(B) 3/8"
16	H-0421-04-M	2	HOSE	(B) 940 MM (1/2" X 37")
17	H-7070-24-A	2	ADAPTER	(B) 90°
18	H-1187-01-M	2	HOSE	(B) 1 727 MM (1/2" X 68")
19	H-7101-47-A	1	THREADED NIPPLE	(B)
20	H-7093-11-A	1	ADAPTER	(B) STRAIGHT
21	H-7050-95-A	1	ADAPTER	(B) STRAIGHT
22	R29936	2	O-Ring	-
23	H-7071-16-A	2	ADAPTER	(B) 90°

CONTROL VALVE SELECTOR TO GRAPPLE HYDRAULIC CIRCUIT [02K03]

Нет текстового описания
