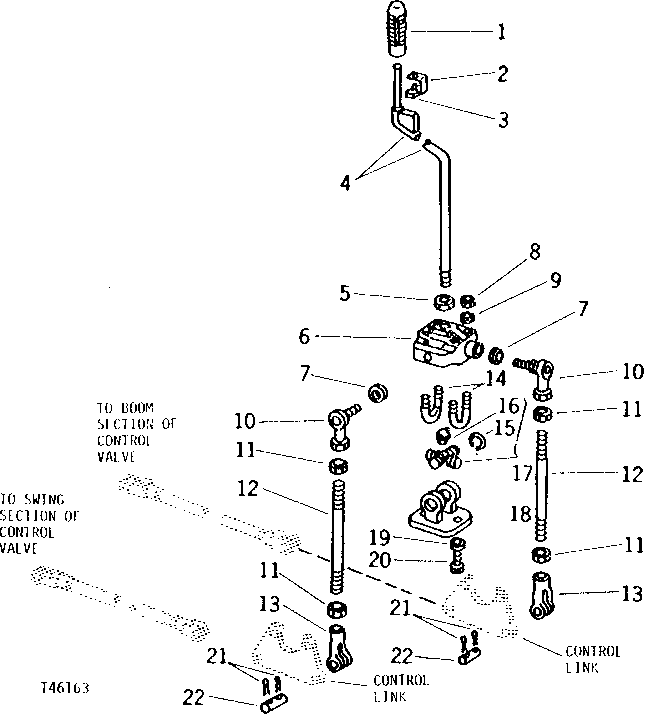

BOOM AND SWING OPERATING CONTROL LEVER (SERIAL NO. -403525) [02C11]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U43703	1	GRIP	-
2	T42972	1	ANGLE	-
3	AT41793	1	TOGGLE SWITCH	(OPERATES THE HOUSE LOCK)
4	AT41794	1	LEVER	CONTROL, LEFT
5	14H794	1	Nut	3/4"
6	U46256	1	PIVOT	HANDLE
7	12H301	2	Lock Washer	1/2"
8	14H860	4	Nut	1/4"
9	12H302	4	Lock Washer	1/4"
10	AU43742	2	BALL JOINT	-
11	14H826	4	Nut	1/2"
12	U46251	1	STUD	-
13	U16202	4	YOKE	-
14	AU43783	2	BOLT	(SUB T66665)
14	T66665	2	U-BOLT	-
15	BP13669	4	Snap Ring	-
16	JD7763	2	Lubrication Fitting	45°, 1/8"
17	AE23716	1	Cross And Bearing Assembly	-
18	U46255	1	BASE	-
19	12H304	2	Lock Washer	3/8"
20	19H1648	2	Cap Screw	3/8" X 3/4"
21	11M7015	2	Cotter Pin	3.200 X 25 MM
22	U46245	2	PIN FASTENER	LINKAGE
