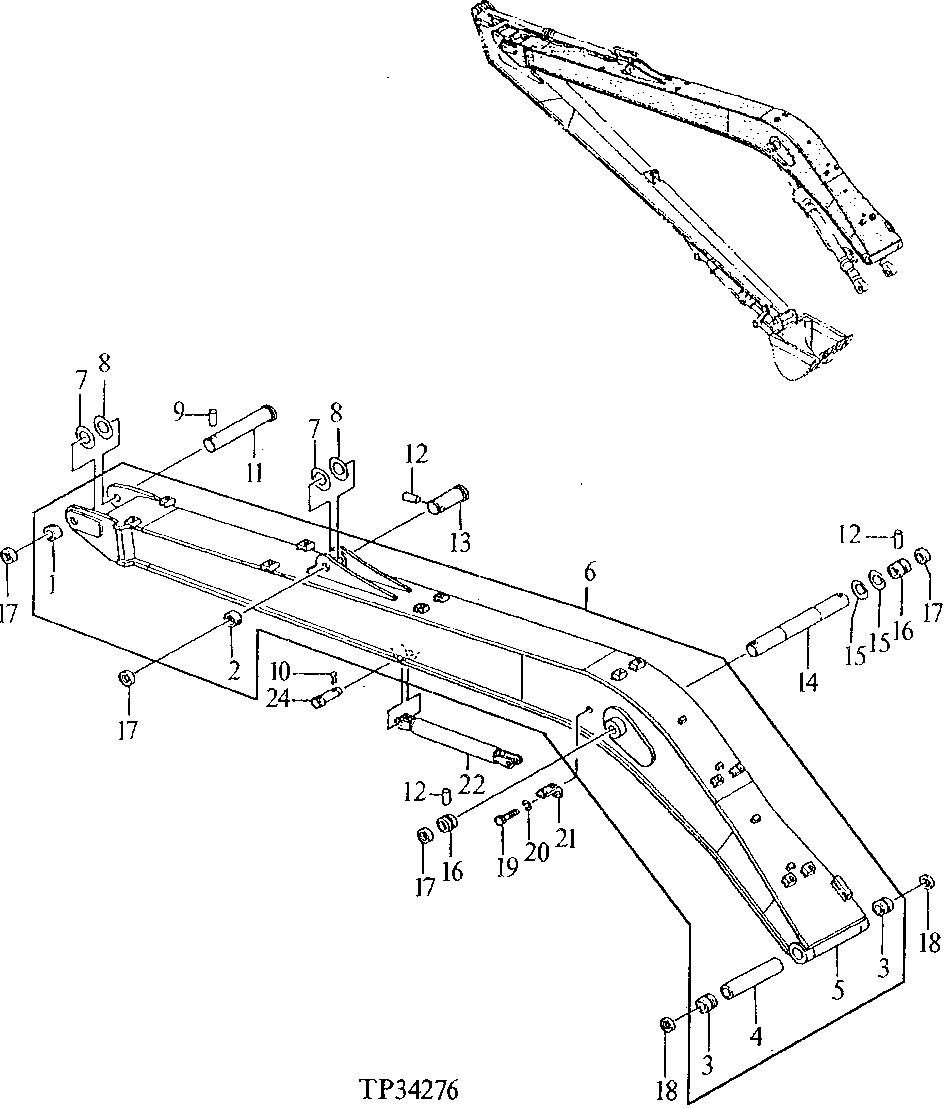

SUPER LONG FRONT BOOM

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T104269	1	Bushing	-
2	TH104509	1	Bushing	-
3	T153069	2	Bushing	(SUB FOR T139505)
4	T139506	1	Spacer	-
5	-	1	Part 5	(SUB AT160865)
6	AT160865	1	Excavator Boom	CONVENIENCE ASSEMBLY
7	TH104297	2	Washer	-
8	TH104296	2	Washer	-
9	4109669	1	Pin	(SUB FOR TH104292)
10	11M7034	2	Cotter Pin	5 X 63 mm, (SUB FOR AT159567)
11	T115076	1	Pin	-
12	4098713	3	Pin	(SUB FOR TH103627)
13	T144752	1	Pin	-
14	T144749	1	Pin	(SUB FOR T104336)
15	-	2	Part 15	-
16	TH104509	2	Bushing	-
17	4098712	4	Ring	(SUB FOR TH103629)
18	TH102445	2	Seal	-
19	J901425	1	Cap Screw	(SUB FOR TH104071)
20	12H317	1	Lock Washer	9/16"
21	4224631	1	Angle	(SUB FOR TH111685)
22	9738224	1	Cylinder	(SUB FOR AT159566)
23	AT159565	2	Pin	-
..	AT160855	1	Sideboom	INCLUDES ALL SUPER LONG BOOM AND ARM PARTS (ALSO INCLUDES HYDRAULICS, CYLINDERS & CENTRAL LUBRICATION)
