PROPEL MOTOR TO ROTARY MANIFOLD AND GEARBOX HOSES

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T76938	2	O-Ring	-
2	AT147378	2	Hydraulic Hose	1" X 2169 mm (85-1/2") X 36.5252"
3	T76392	1	O-RING	-
4	T77814	1	O-Ring	-
5	4267506	1	Adapter Fitting	(SUB FOR AT137197)
6	T107029	1	Conduit	-
7	AT147380	1	Hydraulic Hose	17.4752" X 2400 mm (94-1/2") X 9/16"
8	R26448	2	O-Ring	-
9	AT161803	1	Check Valve	-
10	38H1093	1	Elbow Fitting	-
11	AT147478	1	Hydraulic Hose	9/16" X 510 mm (20") X 9/16"
12	38H1211	1	Fitting	-
13	R28782	1	O-Ring	-
14	38H1160	1	Adapter Fitting	-
15	T77613	2	O-Ring	-
16	38H1094	1	Elbow Fitting	-
17	R26906	1	O-Ring	-
18	38H1174	1	Adapter Fitting	-
18	38H1162	1	Adapter Fitting	-
19	T77857	2	O-Ring	-
19	T77858	3	O-Ring	-
20	T78313	2	O-Ring	-
21	T107068	4	Flange Fitting	-
22	19M7493	8	Cap Screw	M12 X 40
23	AT134900	1	HYDRAULIC HOSE - FABRICATE	13/16" X 2386 mm (94") X 13/16"
23	AT163792	1	Hydraulic Hose	30.1752" X 2386 mm (94") X 1"
24	38H1039	1	Tee Fitting	-
24	38H1041	1	Tee Fitting	-
25	R27149	2	O-Ring	-
26	4189601	2	Adapter Fitting	(SUB FOR AT107394)
27	T77857	1	O-Ring	-
27	T77932	1	O-Ring	-
28	T148284	1	Adapter Fitting	NLA
29	4506418	1	O-Ring	(SUB FOR U46489)

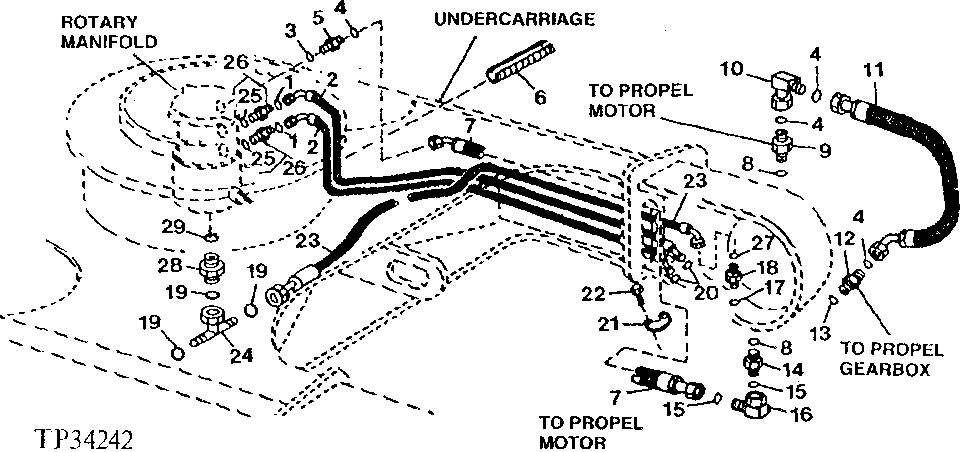

PROPEL MOTOR TO ROTARY MANIFOLD AND GEARBOX HOSES
