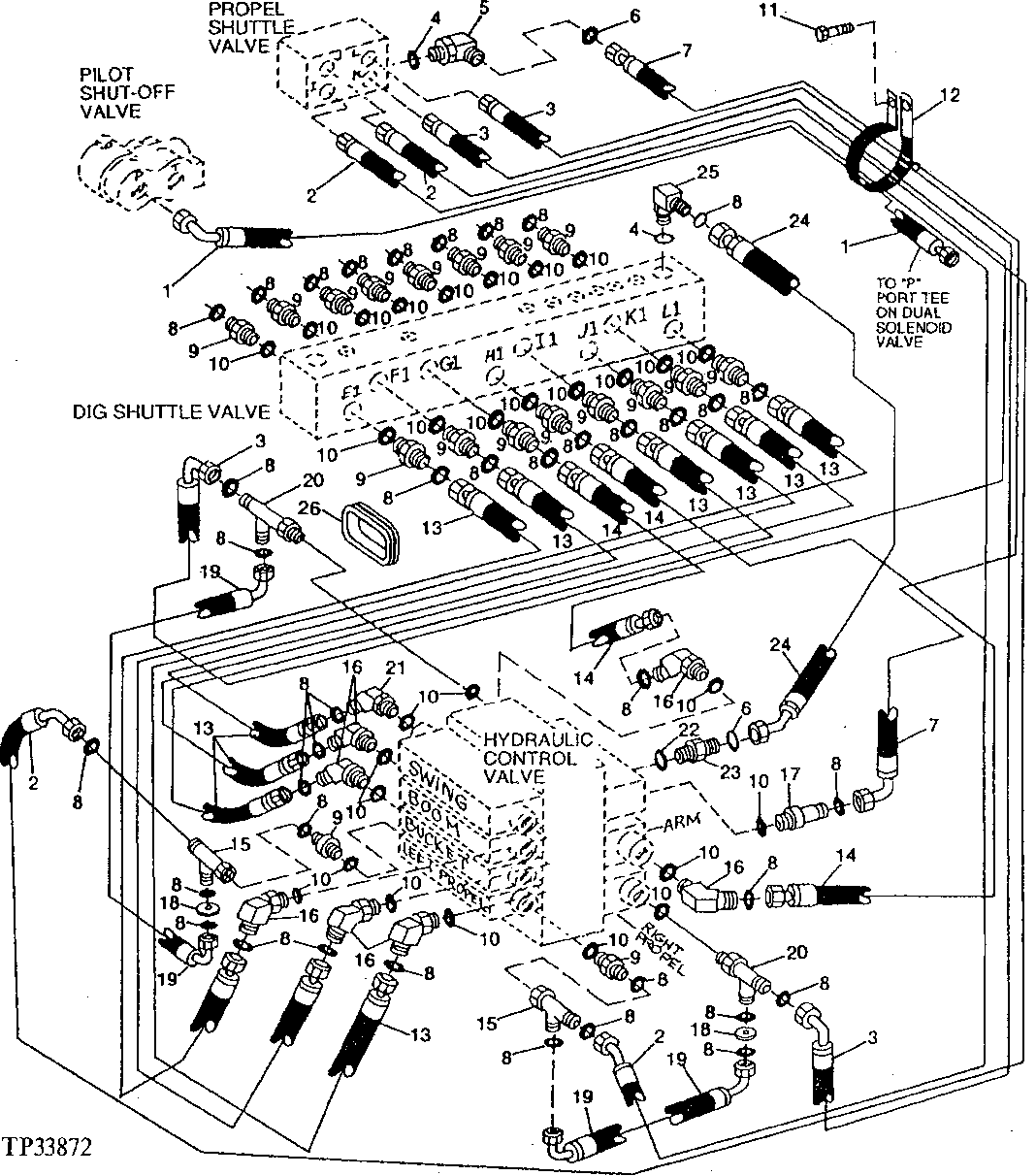

PILOT CONTROL HYDRAULIC LINES ( - 543989)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT147357	1	Hydraulic Hose	9/16" X 3149 mm (124") X 17.4752"
2	AT147360	2	Hydraulic Hose	17.4752" X 2099 mm (82-3/4") X 9/16"
3	AT152144	2	Hydraulic Hose	17.4752" X 2480 mm (97-3/4") X 17.4752"
4	R26287	2	O-Ring	-
5	AT152142	1	Adapter Fitting	-
6	T77814	2	O-Ring	-
7	AT147441	1	Hydraulic Hose	9/16" X 2439 mm (96") X 17.4752"
8	T77613	38	O-Ring	-
9	38H1160	18	Adapter Fitting	-
10	R26448	29	O-Ring	-
11	19M7784	1	Screw	M10 X 20
12	N198631	1	Clamp	-
13	AT147362	6	Hydraulic Hose	17.4752" X 1219 mm (48") X 17.4752"
14	AT147363	2	Hydraulic Hose	17.4752" X 1472 mm (58") X 17.4752"
15	38H1030	2	Tee Fitting	-
16	38H1045	9	Elbow Fitting	-
17	38H1212	1	Adapter Fitting	-
18	T114635	2	Orifice	-
19	AT152147	2	Hydraulic Hose	17.4752" X 635 mm (25") X 17.4752"
20	38H1023	2	Tee Fitting	-
21	38H1004	1	Elbow Fitting	-
22	R28782	1	O-Ring	-
23	38H1159	1	Adapter Fitting	-
24	AT84841	1	Hydraulic Hose	(SUB FOR AT147380, THIS APPLICATION)
25	AT152197	1	Fitting	-
26	R20759	1	Grommet	HOSES THROUGH LOWER RIGHT CORNER OF CENTER BAFFLE

PILOT CONTROL HYDRAULIC LINES ( - 543989)
