Открытый узел

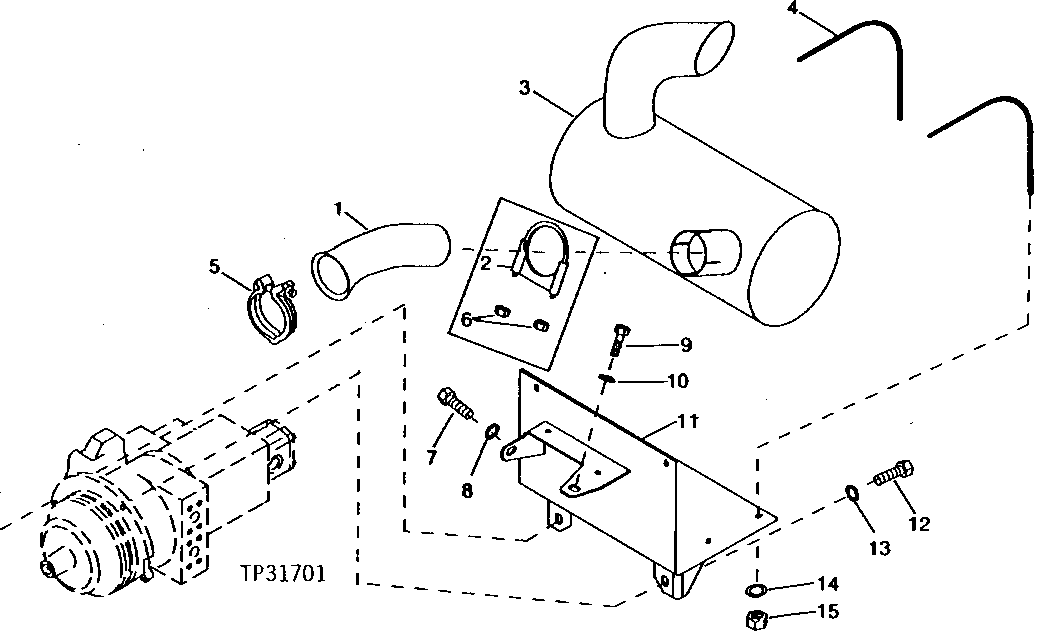

MUFFLER AND MOUNTING BRACKET

MUFFLER AND MOUNTING BRACKET

MUFFLER AND MOUNTING BRACKET

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

MUFFLER AND MOUNTING BRACKET

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T138644	1	Muffler Extension	-
2	AT147401	1	Clamp	-
3	AT147314	1	Muffler	-
4	T138642	2	Hook Bolt	-
5	RE70212	1	Clamp	(SUB FOR AT103553 OR RE40048)
6	E55662	2	Flange Nut	-
7	19H3483	1	Cap Screw	3/8" X 1-1/8", HS, SAE 8, 3/8" X 1"
8	24H1311	1	Washer	13/32" X 1-1/4" X 0.220"
9	19H2898	1	Cap Screw	1/2" X 1-1/4"
10	24H1330	1	Washer	15/32" X 1-3/8" X 7/64"
11	-	1	Part 11	(SUB FOR AT147313 ) (SUB AT179741 ) (ALSO ORDER (2) 28H3383 AND (2) 19H3585)
11	AT179741	1	Support	-
12	19H2633	2	Cap Screw	3/8" X 1-1/2"
12	28H3383	2	Bushing	0.493" X 0.675" X 3/4", (NOT ILLUSTRATED)
12	19M7935	2	Cap Screw	M10 X 55
13	24H1886	2	Washer	15/32" X 1-1/8" X 0.180"
14	24M7298	4	Washer	8.400 X 25 X 2 mm
15	14M7166	4	Lock Nut	M8
