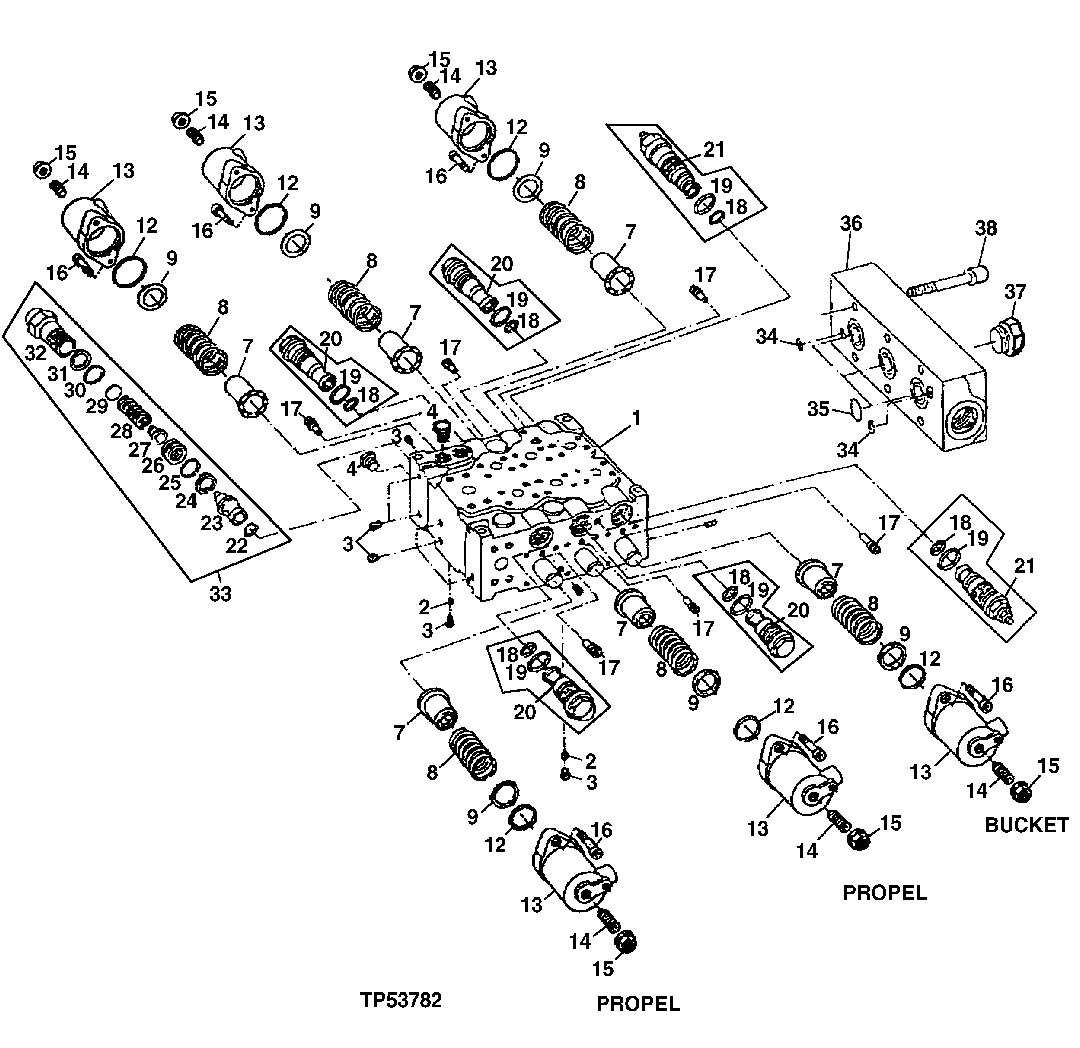

MONOBLOCK CONTROL VALVE ASSEMBLY (556936 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	-
2	AT108680	2	Plug	-
3	15M7032	6	Pipe Plug	-
4	AT123136	2	Plug	-
5	T107871	1	Plug	-
7	T107943	6	CAP	-
8	T139567	6	Spring	-
9	-	1	Part 8	30 X 42 X 0.8 MM, (SUB AT152046)
9	-	1	Part 9	30 X 42 X 1.0 MM, (SUB AT152046)
9	-	1	Part 10	30 X 42 X 1.4 MM, (SUB AT152046)
12	T153023	6	O-Ring	-
13	T153022	6	Cushion Cover	-
14	T115243	6	Screw	-
15	T107964	6	Nut	-
16	19M7660	12	Screw	M8 X 20
17	AT156518	6	Pressure Relief Valve	-
18	R80632	1	O-Ring	-
19	T139571	1	O-Ring	-
20	AT164365	4	Check Valve	-
21	AT152054	2	Pressure Relief Valve	-
22	R80632	1	O-Ring	-
23	AT130049	1	Pressure Relief Valve	-
24	T115245	1	Back-Up Ring	-
25	T115244	1	O-RING	-
26	-	1	Part 25	(SUB AT112744)
27	-	1	Part 26	(SUB AT112744)
28	T107855	1	Spring	-
29	T121837	1	Solid Shim	0.5 MM (500 PSI)
29	T121838	1	Solid Shim	0.1 MM (100 PSI)
30	T74549	1	O-RING	-
31	T107874	1	Back-Up Ring	-
32	-	1	Part 32	(SUB AT112744)
33	AT112744	1	Pressure Relief Valve	-
34	T107877	2	O-RING	-
35	R61871	3	O-Ring	-
36	AT178476	1	End Plate	-
37	-	1	Part 37	-
38	-	6	Part 38	( 19M8130 NLA)
..	AT152046	1	Shim Kit	INCLUDES ALL PARTS (SEAL)
..	AT177304	1	Hyd Actuated Control Valve	INCLUDES ALL PARTS (MONOBLOCK CONTROL VALVE) (CONTAINS ALL PARTS LISTED ON THIS PAGE)

MONOBLOCK CONTROL VALVE ASSEMBLY (556936 - )

Нет текстового описания
